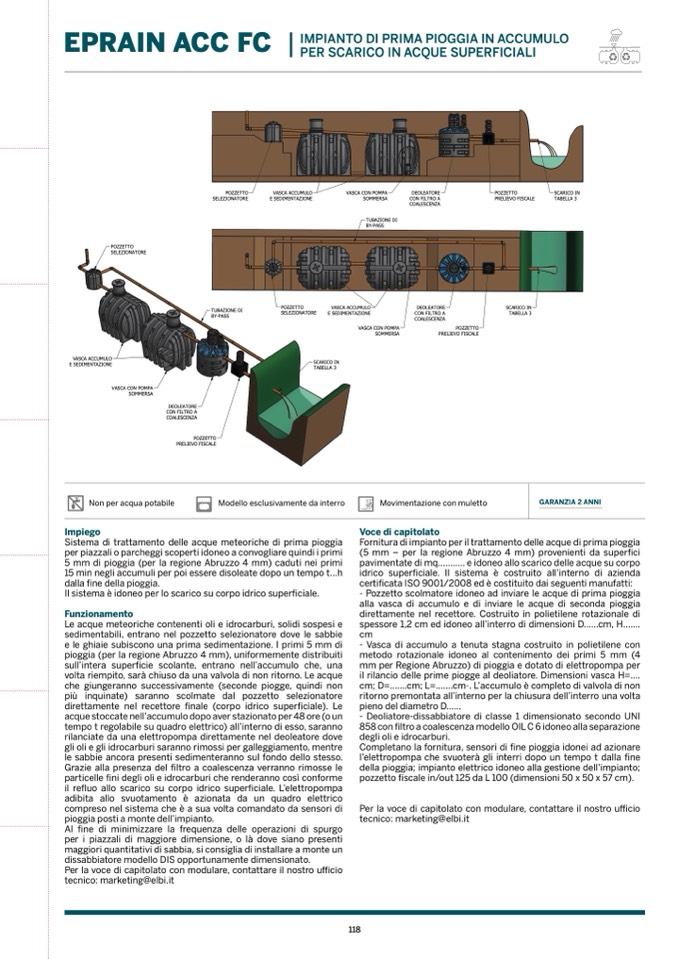

EPRAIN ACC FC |
IMPIANTO DI PRIMA PIOGGIA IN ACCUMULO
PER SCARICO IN ACQUE SUPERFICIALI
POZZETTO
SELEZIONATORE
VASCA ACCUMULO
E SEDIMENTAZIONE
VASCA CON POMPA
SOMMERSA
VASCA CON POMPA
SOMMERSA
Non per acqua potabile
Impiego
GARANZIA 2 ANNI
DEOLEATORE
CON FILTRO A
COALESCENZA
SCARICO IN
TABELLA 3
Modello esclusivamente da interro
POZZETTO
PRELIEVO FISCALE
DATA
Foglio n.1 di 1
SPECIFICHE INTERNE
TOLLERANZE GENERALI
SECONDO UNI EN 22768-m
Sistema di trattamento delle acque meteoriche di prima pioggia
per piazzali o parcheggi scoperti idoneo a convogliare quindi i primi
5 mm di pioggia (per la regione Abruzzo 4 mm) caduti nei primi
15 min negli accumuli per poi essere disoleate dopo un tempo t...h
dalla fine della pioggia.
Il sistema è idoneo per lo scarico su corpo idrico superficiale.
Funzionamento
Le acque meteoriche contenenti oli e idrocarburi, solidi sospesi e
sedimentabili, entrano nel pozzetto selezionatore dove le sabbie
e le ghiaie subiscono una prima sedimentazione. I primi 5 mm di
pioggia (per la regione Abruzzo 4 mm), uniformemente distribuiti
sull’intera superficie scolante, entrano nell’accumulo che, una
volta riempito, sarà chiuso da una valvola di non ritorno. Le acque
che giungeranno successivamente (seconde piogge, quindi non
più inquinate) saranno scolmate dal pozzetto selezionatore
direttamente nel recettore finale (corpo idrico superficiale). Le
acque stoccate nell’accumulo dopo aver stazionato per 48 ore (o un
tempo t regolabile su quadro elettrico) all’interno di esso, saranno
rilanciate da una elettropompa direttamente nel deoleatore dove
gli oli e gli idrocarburi saranno rimossi per galleggiamento, mentre
le sabbie ancora presenti sedimenteranno sul fondo dello stesso.
Grazie alla presenza del filtro a coalescenza verranno rimosse le
particelle fini degli oli e idrocarburi che renderanno così conforme
il refluo allo scarico su corpo idrico superficiale. L’elettropompa
adibita allo svuotamento è azionata da un quadro elettrico
compreso nel sistema che è a sua volta comandato da sensori di
pioggia posti a monte dell’impianto.
Al fine di minimizzare la frequenza delle operazioni di spurgo
per i piazzali di maggiore dimensione, o là dove siano presenti
maggiori quantitativi di sabbia, si consiglia di installare a monte un
dissabbiatore modello DIS opportunamente dimensionato.
Per la voce di capitolato con modulare, contattare il nostro ufficio
tecnico: marketing@elbi.it
Fornitura di impianto per il trattamento delle acque di prima pioggia
(5 mm – per la regione Abruzzo 4 mm) provenienti da superfici
pavimentate di mq........... e idoneo allo scarico delle acque su corpo
idrico superficiale. Il sistema è costruito all’interno di azienda
certificata ISO 9001/2008 ed è costituito dai seguenti manufatti:
- Pozzetto scolmatore idoneo ad inviare le acque di prima pioggia
alla vasca di accumulo e di inviare le acque di seconda pioggia
direttamente nel recettore. Costruito in polietilene rotazionale di
spessore 1,2 cm ed idoneo all’interro di dimensioni D......cm, H.......
cm
- Vasca di accumulo a tenuta stagna costruito in polietilene con
metodo rotazionale idoneo al contenimento dei primi 5 mm (4
mm per Regione Abruzzo) di pioggia e dotato di elettropompa per
il rilancio delle prime piogge al deoliatore. Dimensioni vasca H=....
cm; D=.......cm; L=.......cm-. L’accumulo è completo di valvola di non
ritorno premontata all’interno per la chiusura dell’interro una volta
pieno del diametro D......
- Deoliatore-dissabbiatore di classe 1 dimensionato secondo UNI
858 con filtro a coalescenza modello OIL C 6 idoneo alla separazione
degli oli e idrocarburi.
Completano la fornitura, sensori di fine pioggia idonei ad azionare
l’elettropompa che svuoterà gli interri dopo un tempo t dalla fine
della pioggia; impianto elettrico idoneo alla gestione dell’impianto;
pozzetto fiscale in/out 125 da L 100 (dimensioni 50 x 50 x 57 cm).
Per la voce di capitolato con modulare, contattare il nostro ufficio
tecnico: marketing@elbi.it
POZZETTO
SELEZIONATORE
TUBAZIONE DI
BY-PASS
VASCA ACCUMULO
E SEDIMENTAZIONE
POZZETTO
SELEZIONATORE
VASCA CON POMPA
SOMMERSA
TUBAZIONE DI
BY-PASS
VASCA ACCUMULO
E SEDIMENTAZIONE
DEOLEATORE
CON FILTRO A
COALESCENZA
DEOLEATORE
CON FILTRO A
COALESCENZA
POZZETTO
PRELIEVO FISCALE
POZZETTO
PRELIEVO FISCALE
SCARICO IN
TABELLA 3
SCARICO IN
TABELLA 3
118
DATA
11/05/2012
DENOMINAZIONE
EPRAIN ACC FC
MATERIALE
TRATTAMENTO
DISEGNATO DA:
D. MASTROGIACOMO
CONTROLLATO DA:
D. GIOVANNELLI
SCALA
1 : 60
Movimentazione con muletto
Voce di capitolato
Formato foglio: A3
PESO: N/A
