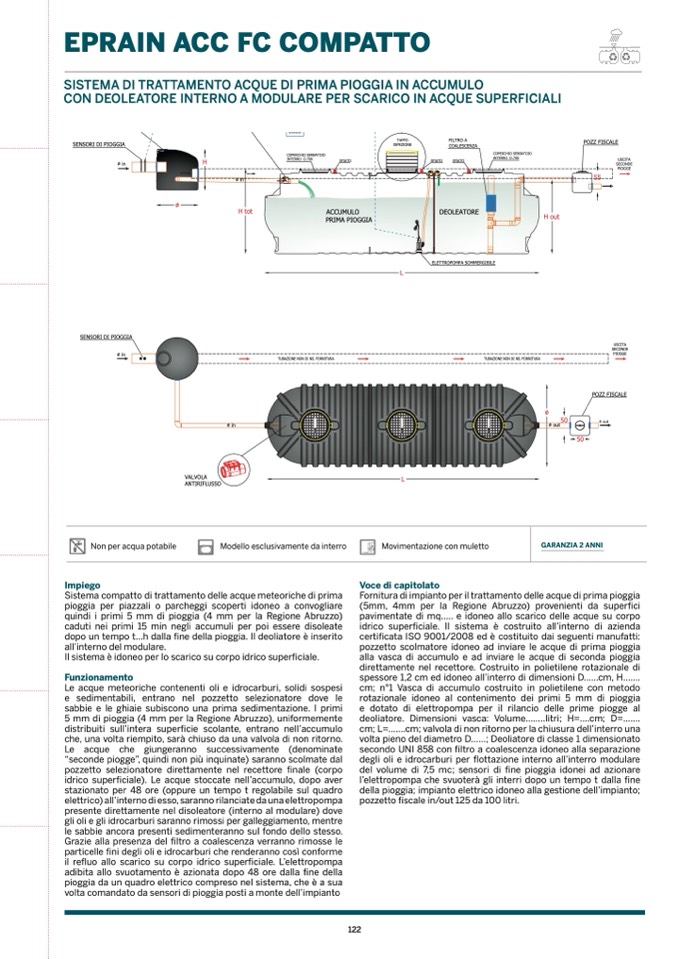

EPRAIN ACC FC COMPATTO

SISTEMA DI TRATTAMENTO ACQUE DI PRIMA PIOGGIA IN ACCUMULO

SENSORI DI PIOGGIA

∅ in

TUBAZIONE NON DI NS. FORNITURA

ELETTROPOMPA SOMMERGIBILE

TUBAZIONE NON DI NS. FORNITURA

AAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAA

Movimentazione con muletto

Voce di capitolato

USCITA

SECONDE

PIOGGE

Non per acqua potabile

Impiego

Modello esclusivamente da interro

∅

∅ in

H tot

DEOLEATORE

VALVOLA

ANTIRIFLUSSO

L

Sistema compatto di trattamento delle acque meteoriche di prima

pioggia per piazzali o parcheggi scoperti idoneo a convogliare

quindi i primi 5 mm di pioggia (4 mm per la Regione Abruzzo)

caduti nei primi 15 min negli accumuli per poi essere disoleate

dopo un tempo t...h dalla fine della pioggia. Il deoliatore è inserito

all’interno del modulare.

Il sistema è idoneo per lo scarico su corpo idrico superficiale.

Funzionamento

Le acque meteoriche contenenti oli e idrocarburi, solidi sospesi

e sedimentabili, entrano nel pozzetto selezionatore dove le

sabbie e le ghiaie subiscono una prima sedimentazione. I primi

5 mm di pioggia (4 mm per la Regione Abruzzo), uniformemente

distribuiti sull’intera superficie scolante, entrano nell’accumulo

che, una volta riempito, sarà chiuso da una valvola di non ritorno.

Le acque che giungeranno successivamente (denominate

“seconde piogge”, quindi non più inquinate) saranno scolmate dal

pozzetto selezionatore direttamente nel recettore finale (corpo

idrico superficiale). Le acque stoccate nell’accumulo, dopo aver

stazionato per 48 ore (oppure un tempo t regolabile sul quadro

elettrico) all’interno di esso, saranno rilanciate da una elettropompa

presente direttamente nel disoleatore (interno al modulare) dove

gli oli e gli idrocarburi saranno rimossi per galleggiamento, mentre

le sabbie ancora presenti sedimenteranno sul fondo dello stesso.

Grazie alla presenza del filtro a coalescenza verranno rimosse le

particelle fini degli oli e idrocarburi che renderanno così conforme

il refluo allo scarico su corpo idrico superficiale. L’elettropompa

adibita allo svuotamento è azionata dopo 48 ore dalla fine della

pioggia da un quadro elettrico compreso nel sistema, che è a sua

volta comandato da sensori di pioggia posti a monte dell’impianto

Fornitura di impianto per il trattamento delle acque di prima pioggia

(5mm, 4mm per la Regione Abruzzo) provenienti da superfici

pavimentate di mq..... e idoneo allo scarico delle acque su corpo

idrico superficiale. Il sistema è costruito all’interno di azienda

certificata ISO 9001/2008 ed è costituito dai seguenti manufatti:

pozzetto scolmatore idoneo ad inviare le acque di prima pioggia

alla vasca di accumulo e ad inviare le acque di seconda pioggia

direttamente nel recettore. Costruito in polietilene rotazionale di

spessore 1,2 cm ed idoneo all’interro di dimensioni D......cm, H.......

cm; n°1 Vasca di accumulo costruito in polietilene con metodo

rotazionale idoneo al contenimento dei primi 5 mm di pioggia

e dotato di elettropompa per il rilancio delle prime piogge al

deoliatore. Dimensioni vasca: Volume........litri; H=....cm; D=.......

cm; L=.......cm; valvola di non ritorno per la chiusura dell’interro una

volta pieno del diametro D......; Deoliatore di classe 1 dimensionato

secondo UNI 858 con filtro a coalescenza idoneo alla separazione

degli oli e idrocarburi per flottazione interno all’interro modulare

del volume di 7,5 mc; sensori di fine pioggia idonei ad azionare

l’elettropompa che svuoterà gli interri dopo un tempo t dalla fine

della pioggia; impianto elettrico idoneo alla gestione dell’impianto;

pozzetto fiscale in/out 125 da 100 litri.

∅ in

∅

∅ out

50

VALVOLA

PROLUNGA PER BOCCAPORTO

ANTIRIFLUSSO

CM

CON DEOLEATORE INTERNO A MODULARE PER SCARICO IN ACQUE SUPERFICIALI

POZZETTO

SELEZIONATORE PU

SENSORI DI PIOGGIA

∅ in

H

Q.E.

QUADRO ELETTRICO

COPERCHIO SERBATOIO

INTERRO D.700

SFIATO

ACCUMULO

PRIMA PIOGGIA

TAPPO

ISPEZIONE

L

SFIATO

FILTRO A

COALESCENZA

SFIATO

COPERCHIO SERBATOIO

INTERRO D.700

POZZ FISCALE

USCITA

SECONDE

PIOGGE
