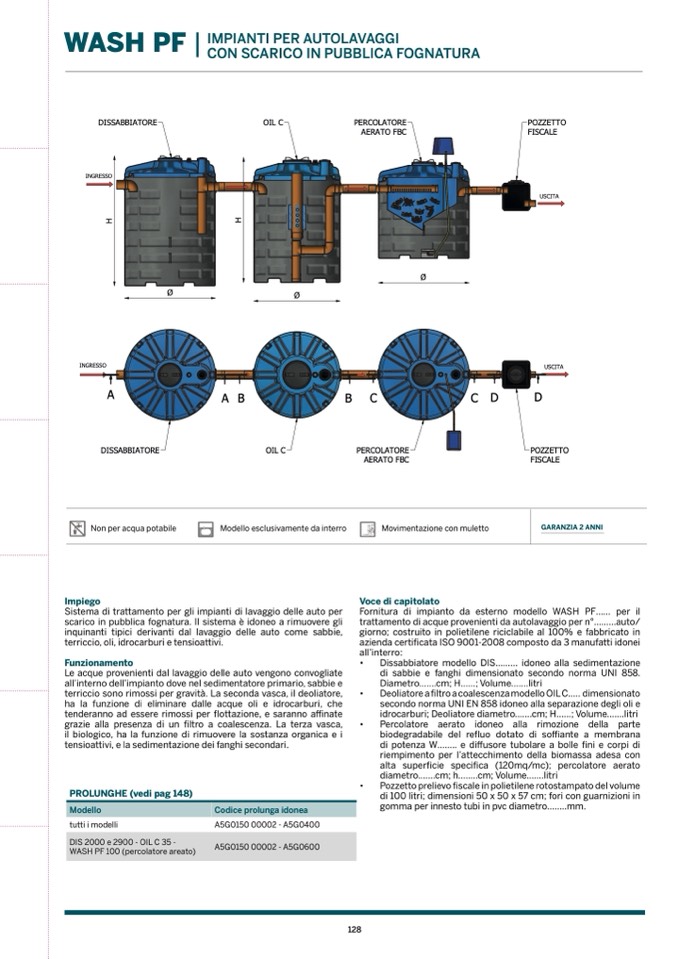

WASH PF |

IMPIANTI PER AUTOLAVAGGI

CON SCARICO IN PUBBLICA FOGNATURA

DISSABBIATORE

INGRESSO

OIL C

PERCOLATORE

AERATO FBC

POZZETTO

FISCALE

USCITA

H

H

INGRESSO

DISSABBIATORE

USCITA

A

A

B

B

C

C

D

D

Non per acqua potabile

Impiego

1 : 30

DATA

Formato foglio: A3

GARANZIA 2 ANNI

Ø

Ø

Sistema di trattamento per gli impianti di lavaggio delle auto per

scarico in pubblica fognatura. Il sistema è idoneo a rimuovere gli

inquinanti tipici derivanti dal lavaggio delle auto come sabbie,

terriccio, oli, idrocarburi e tensioattivi.

Funzionamento

•

Dissabbiatore modello DIS......... idoneo alla sedimentazione

di sabbie e fanghi dimensionato secondo norma UNI 858.

Diametro.......cm; H......; Volume.......litri

Deoliatore a filtro a coalescenza modello OIL C..... dimensionato

secondo norma UNI EN 858 idoneo alla separazione degli oli e

idrocarburi; Deoliatore diametro.......cm; H......; Volume.......litri

Percolatore aerato idoneo alla rimozione della parte

biodegradabile del refluo dotato di soffiante a membrana

di potenza W........ e diffusore tubolare a bolle fini e corpi di

riempimento per l’attecchimento della biomassa adesa con

alta superficie specifica (120mq/mc); percolatore aerato

diametro.......cm; h........cm; Volume.......litri

Le acque provenienti dal lavaggio delle auto vengono convogliate

all’interno dell’impianto dove nel sedimentatore primario, sabbie e

terriccio sono rimossi per gravità. La seconda vasca, il deoliatore,

•

ha la funzione di eliminare dalle acque oli e idrocarburi, che

tenderanno ad essere rimossi per flottazione, e saranno affinate

grazie alla presenza di un filtro a coalescenza. La terza vasca,

•

il biologico, ha la funzione di rimuovere la sostanza organica e i

tensioattivi, e la sedimentazione dei fanghi secondari.

PROLUNGHE (vedi pag 148)

Modello

tutti i modelli

DIS 2000 e 2900 - OIL C 35 -

WASH PF 100 (percolatore areato)

Codice prolunga idonea

A5G0150 00002 - A5G0400

A5G0150 00002 - A5G0600

•

Pozzetto prelievo fiscale in polietilene rotostampato del volume

di 100 litri; dimensioni 50 x 50 x 57 cm; fori con guarnizioni in

gomma per innesto tubi in pvc diametro........mm.

OIL C

Modello esclusivamente da interro

PERCOLATORE

AERATO FBC

DISEGNATO DA:

D. MASTROGIACOMO

CONTROLLATO DA:

D. GIOVANNELLI

SCALA

128

Ø

POZZETTO

FISCALE

WASH PF

Voce di capitolato

Fornitura di impianto da esterno modello WASH PF...... per il

trattamento di acque provenienti da autolavaggio per n°.........auto/

giorno; costruito in polietilene riciclabile al 100% e fabbricato in

azienda certificata ISO 9001-2008 composto da 3 manufatti idonei

all’interro:

DENOMINAZIONE

Foglio n.1 di 1

SPECIFICHE INTERNE

PESO: 12 kg

DATA

01/04/2020

MATERIALE

TRATTAMENTO

TOLLERANZE GENERALI

SECONDO UNI EN 22768-m

Il presente disegno è di esclusiva proprietà della ELBI S.p.a. e non può essere

DISEGNO CODIC

Movimentazione con muletto

riprodotto ne' reso noto a terzi senza autorizzazione.

S.p.a.

Ogni trasgressione verrà punita a norma di legge.

WASK PF
