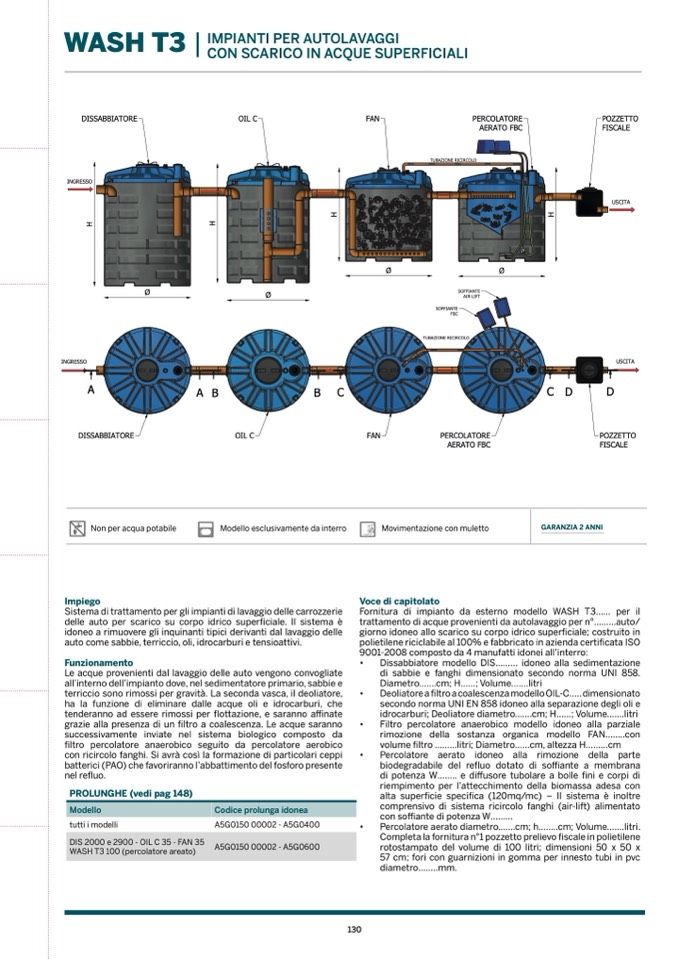

WASH T3 |

IMPIANTI PER AUTOLAVAGGI

CON SCARICO IN ACQUE SUPERFICIALI

DISSABBIATORE

INGRESSO

OIL C

FAN

PERCOLATORE

AERATO FBC

TUBAZIONE RICIRCOLO

Ø

Ø

SOFFIANTE

AIR LIFT

TUBAZIONE RICIRCOLO

POZZETTO

FISCALE

USCITA

H

H

H

H

INGRESSO

DISSABBIATORE

USCITA

A

A

B

B

C

C

D

D

Non per acqua potabile

Impiego

Modello esclusivamente da interro

GARANZIA 2 ANNI

Ø

Ø

Sistema di trattamento per gli impianti di lavaggio delle carrozzerie

delle auto per scarico su corpo idrico superficiale. Il sistema è

idoneo a rimuovere gli inquinanti tipici derivanti dal lavaggio delle

auto come sabbie, terriccio, oli, idrocarburi e tensioattivi.

Funzionamento

•

Dissabbiatore modello DIS......... idoneo alla sedimentazione

di sabbie e fanghi dimensionato secondo norma UNI 858.

Diametro.......cm; H......; Volume.......litri

Deoliatore a filtro a coalescenza modello OIL-C..... dimensionato

secondo norma UNI EN 858 idoneo alla separazione degli oli e

idrocarburi; Deoliatore diametro.......cm; H......; Volume.......litri

Filtro percolatore anaerobico modello idoneo alla parziale

rimozione della sostanza organica modello FAN........con

volume filtro .........litri; Diametro......cm, altezza H.........cm

Percolatore aerato idoneo alla rimozione della parte

biodegradabile del refluo dotato di soffiante a membrana

di potenza W........ e diffusore tubolare a bolle fini e corpi di

riempimento per l’attecchimento della biomassa adesa con

alta superficie specifica (120mq/mc) – Il sistema è inoltre

comprensivo di sistema ricircolo fanghi (air-lift) alimentato

con soffiante di potenza W.........

Le acque provenienti dal lavaggio delle auto vengono convogliate

all’interno dell’impianto dove, nel sedimentatore primario, sabbie e

terriccio sono rimossi per gravità. La seconda vasca, il deoliatore,

•

ha la funzione di eliminare dalle acque oli e idrocarburi, che

tenderanno ad essere rimossi per flottazione, e saranno affinate

grazie alla presenza di un filtro a coalescenza. Le acque saranno

•

successivamente inviate nel sistema biologico composto da

filtro percolatore anaerobico seguito da percolatore aerobico

con ricircolo fanghi. Si avrà così la formazione di particolari ceppi

•

batterici (PAO) che favoriranno l’abbattimento del fosforo presente

nel refluo.

PROLUNGHE (vedi pag 148)

Modello

tutti i modelli

DIS 2000 e 2900 - OIL C 35 - FAN 35

WASH T3 100 (percolatore areato)

Codice prolunga idonea

A5G0150 00002 - A5G0400

A5G0150 00002 - A5G0600

•

Percolatore aerato diametro.......cm; h........cm; Volume.......litri.

Completa la fornitura n°1 pozzetto prelievo fiscale in polietilene

rotostampato del volume di 100 litri; dimensioni 50 x 50 x

57 cm; fori con guarnizioni in gomma per innesto tubi in pvc

diametro........mm.

OIL C

FAN

DISEGNATO DA:

D. MASTROGIACOMO

CONTROLLATO DA:

D. GIOVANNELLI

SCALA

1 : 25

PERCOLATORE

AERATO FBC

130

DATA

16/01/2020

DENOMINAZIONE

DATA

Foglio n.1 di 1

SPECIFICHE INTERNE

WASH T3

SOFFIANTE

FBC

POZZETTO

FISCALE

MATERIALE

TRATTAMENTO

Fornitura di impianto da esterno modello WASH T3...... per il

trattamento di acque provenienti da autolavaggio per n°.........auto/

giorno idoneo allo scarico su corpo idrico superficiale; costruito in

polietilene riciclabile al 100% e fabbricato in azienda certificata ISO

9001-2008 composto da 4 manufatti idonei all’interro:

Formato foglio: A3

PESO: N/A

Il presente disegno è di esclusiva proprietà della ELBI S.p.a. e non può essere

DISEGNO CODICE

riprodotto ne' reso noto a terzi senza autorizzazione.

Movimentaz

O

i

g

o

ni

n

tr

e

asg

c

re

o

ssi

n

one

m

ver

u

rà

l

p

e

un

t

i

t

a

o

a norma di legge.

Voce di capitolato

S.p.a.

WASK T3

C:\AreaLavoroVault\Progetti\PRODOTTI ELBI\TRATTAMENTO ACQUE\WASH PF T3\CATALOGO\WASH T3 - SCHEDA CATALOGO.dwg

TOLLERANZE GENERALI

SECONDO UNI EN 22768-m
