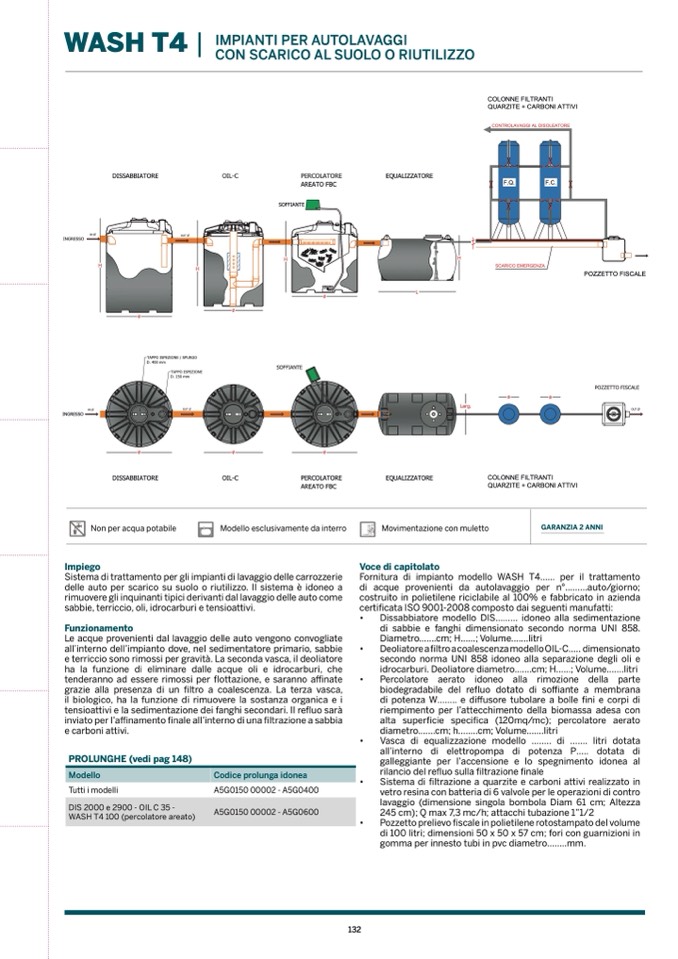

WASH T4 |
IMPIANTI PER AUTOLAVAGGI
CON SCARICO AL SUOLO O RIUTILIZZO
INGRESSO
IN n
OUT n
INGRESSO
Impiego
IN n
TAPPO ISPEZIONE / SPURGO
D. 400 mm
TAPPO ISPEZIONE
D. 150 mm
OUT n
Larg.
H
H
DISSABBIATORE
OIL-C
∅
PERCOLATORE
AREATO FBC
SOFFIANTE
H
SOFFIANTE
EQUALIZZATORE
L
COLONNE FILTRANTI
QUARZITE + CARBONI ATTIVI
CONTROLAVAGGI AL DISOLEATORE
F.Q.
F.C.
SCARICO EMERGENZA
∅
∅
COLONNE FILTRANTI
QUARZITE + CARBONI ATTIVI
DISSABBIATORE
OIL-C
PERCOLATORE
AREATO FBC
Modello esclusivamente da interro
EQUALIZZATORE
Non per acqua potabile
Movimentazione con muletto
Voce di capitolato
GARANZIA 2 ANNI
∅
∅
∅
∅
Sistema di trattamento per gli impianti di lavaggio delle carrozzerie
delle auto per scarico su suolo o riutilizzo. Il sistema è idoneo a
rimuovere gli inquinanti tipici derivanti dal lavaggio delle auto come
sabbie, terriccio, oli, idrocarburi e tensioattivi.
Funzionamento
Le acque provenienti dal lavaggio delle auto vengono convogliate
all’interno dell’impianto dove, nel sedimentatore primario, sabbie
e terriccio sono rimossi per gravità. La seconda vasca, il deoliatore
ha la funzione di eliminare dalle acque oli e idrocarburi, che
tenderanno ad essere rimossi per flottazione, e saranno affinate
grazie alla presenza di un filtro a coalescenza. La terza vasca,
il biologico, ha la funzione di rimuovere la sostanza organica e i
tensioattivi e la sedimentazione dei fanghi secondari. Il refluo sarà
inviato per l’affinamento finale all’interno di una filtrazione a sabbia
e carboni attivi.
Fornitura di impianto modello WASH T4...... per il trattamento
di acque provenienti da autolavaggio per n°.........auto/giorno;
costruito in polietilene riciclabile al 100% e fabbricato in azienda
certificata ISO 9001-2008 composto dai seguenti manufatti:
•
Dissabbiatore modello DIS......... idoneo alla sedimentazione
di sabbie e fanghi dimensionato secondo norma UNI 858.
Diametro.......cm; H......; Volume.......litri
•
Deoliatore a filtro a coalescenza modello OIL-C..... dimensionato
secondo norma UNI 858 idoneo alla separazione degli oli e
idrocarburi. Deoliatore diametro.......cm; H......; Volume.......litri
•
Percolatore aerato idoneo alla rimozione della parte
biodegradabile del refluo dotato di soffiante a membrana
di potenza W........ e diffusore tubolare a bolle fini e corpi di
riempimento per l’attecchimento della biomassa adesa con
alta superficie specifica (120mq/mc); percolatore aerato
diametro.......cm; h........cm; Volume.......litri
•
Vasca di equalizzazione modello ........ di ....... litri dotata
all’interno di elettropompa di potenza P..... dotata di
galleggiante per l’accensione e lo spegnimento idonea al
rilancio del refluo sulla filtrazione finale
•
Sistema di filtrazione a quarzite e carboni attivi realizzato in
vetro resina con batteria di 6 valvole per le operazioni di contro
lavaggio (dimensione singola bombola Diam 61 cm; Altezza
245 cm); Q max 7,3 mc/h; attacchi tubazione 1”1/2
•
Pozzetto prelievo fiscale in polietilene rotostampato del volume
di 100 litri; dimensioni 50 x 50 x 57 cm; fori con guarnizioni in
gomma per innesto tubi in pvc diametro........mm.
PROLUNGHE (vedi pag 148)
Modello
Tutti i modelli
DIS 2000 e 2900 - OIL C 35 -
WASH T4 100 (percolatore areato)
Codice prolunga idonea
A5G0150 00002 - A5G0400
A5G0150 00002 - A5G0600
∅
POZZETTO FISCALE
POZZETTO FISCALE
OUT n
132
H
USCITA
