WASH PF EXT |
DISSABBIATORE
IN
IN

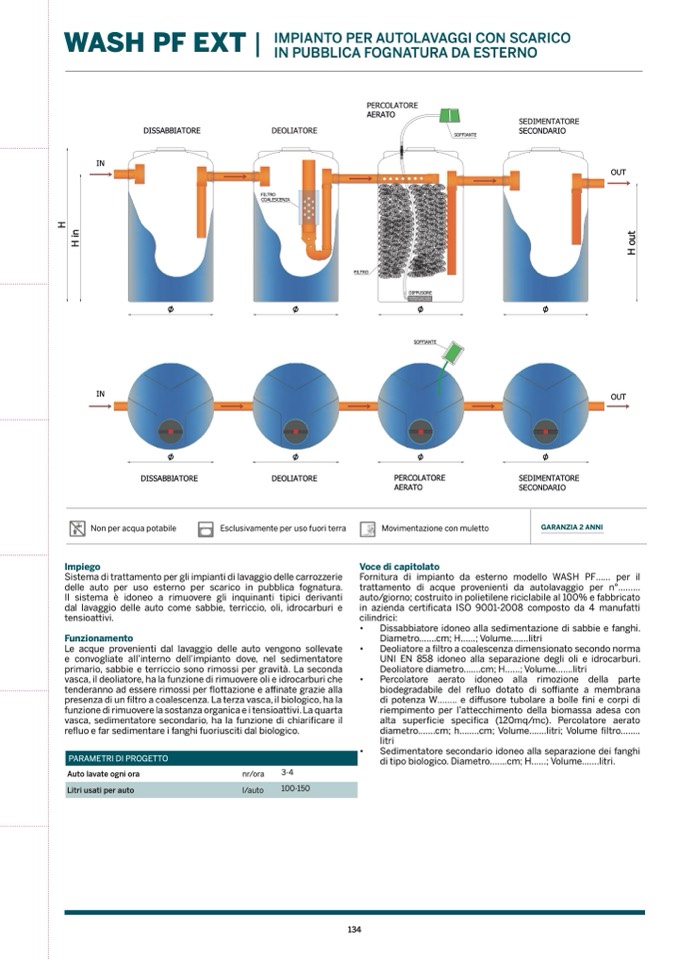

IMPIANTO PER AUTOLAVAGGI CON SCARICO
IN PUBBLICA FOGNATURA DA ESTERNO
DEOLIATORE
SOFFIANTE
FILTRO
COALESCENZA
FILTRO
PERCOLATORE
AERATO
SEDIMENTATORE
SECONDARIO
OUT
H
H
i
n
H
o
u
t
Non per acqua potabile
Impiego
Movimentazione con muletto
Voce di capitolato
GARANZIA 2 ANNI
∅
∅
∅
∅
SOFFIANTE
∅
∅
∅
∅
OUT
DISSABBIATORE
DEOLIATORE
Esclusivamente per uso fuori terra
PERCOLATORE
SEDIMENTATORE
AERATO
SECONDARIO
Sistema di trattamento per gli impianti di lavaggio delle carrozzerie
delle auto per uso esterno per scarico in pubblica fognatura.
Il sistema è idoneo a rimuovere gli inquinanti tipici derivanti
dal lavaggio delle auto come sabbie, terriccio, oli, idrocarburi e
tensioattivi.
Funzionamento
Fornitura di impianto da esterno modello WASH PF...... per il
trattamento di acque provenienti da autolavaggio per n°.........
auto/giorno; costruito in polietilene riciclabile al 100% e fabbricato
in azienda certificata ISO 9001-2008 composto da 4 manufatti
cilindrici:
•
Dissabbiatore idoneo alla sedimentazione di sabbie e fanghi.
Le acque provenienti dal lavaggio delle auto vengono sollevate
•
e convogliate all’interno dell’impianto dove, nel sedimentatore
primario, sabbie e terriccio sono rimossi per gravità. La seconda
vasca, il deoliatore, ha la funzione di rimuovere oli e idrocarburi che
•
tenderanno ad essere rimossi per flottazione e affinate grazie alla
presenza di un filtro a coalescenza. La terza vasca, il biologico, ha la
funzione di rimuovere la sostanza organica e i tensioattivi. La quarta
vasca, sedimentatore secondario, ha la funzione di chiarificare il
refluo e far sedimentare i fanghi fuoriusciti dal biologico.
Diametro.......cm; H......; Volume.......litri
Deoliatore a filtro a coalescenza dimensionato secondo norma
UNI EN 858 idoneo alla separazione degli oli e idrocarburi.
Deoliatore diametro.......cm; H......; Volume.......litri
Percolatore aerato idoneo alla rimozione della parte
biodegradabile del refluo dotato di soffiante a membrana
di potenza W........ e diffusore tubolare a bolle fini e corpi di
riempimento per l’attecchimento della biomassa adesa con
alta superficie specifica (120mq/mc). Percolatore aerato
diametro.......cm; h........cm; Volume.......litri; Volume filtro........
litri
PARAMETRI DI PROGETTO
Auto lavate ogni ora
Litri usati per auto
•
Sedimentatore secondario idoneo alla separazione dei fanghi
di tipo biologico. Diametro.......cm; H......; Volume.......litri.
nr/ora
l/auto
3-4
100-150
134
DIFFUSORE
