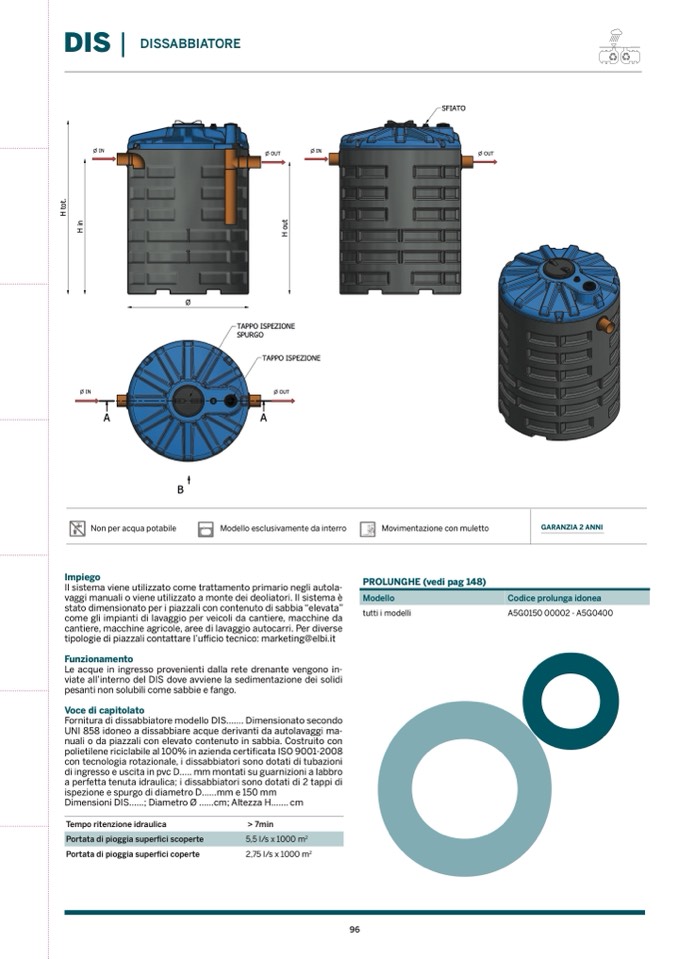

DIS |
IN
DISSABBIATORE
IN
TAPPO ISPEZIONE
OUT
A
A
B
DENOMINAZIONE
DIS 1400 MQ
Ø
OUT
IN
OUT
TAPPO ISPEZIONE
SPURGO
SFIATO
H
t
o
t
.
H
i
n
H
o
u
t
Non per acqua potabile
Impiego
Modello esclusivamente da interro
Movimentazione con muletto
PROLUNGHE (vedi pag 148)
Modello
tutti i modelli
Il sistema viene utilizzato come trattamento primario negli autola-
vaggi manuali o viene utilizzato a monte dei deoliatori. Il sistema è
stato dimensionato per i piazzali con contenuto di sabbia “elevata”
come gli impianti di lavaggio per veicoli da cantiere, macchine da
cantiere, macchine agricole, aree di lavaggio autocarri. Per diverse
tipologie di piazzali contattare l’ufficio tecnico: marketing@elbi.it
Funzionamento
Le acque in ingresso provenienti dalla rete drenante vengono in-
viate all’interno del DIS dove avviene la sedimentazione dei solidi
pesanti non solubili come sabbie e fango.
Voce di capitolato
Fornitura di dissabbiatore modello DIS....... Dimensionato secondo
UNI 858 idoneo a dissabbiare acque derivanti da autolavaggi ma-
nuali o da piazzali con elevato contenuto in sabbia. Costruito con
polietilene riciclabile al 100% in azienda certificata ISO 9001-2008
con tecnologia rotazionale, i dissabbiatori sono dotati di tubazioni
di ingresso e uscita in pvc D..... mm montati su guarnizioni a labbro
a perfetta tenuta idraulica; i dissabbiatori sono dotati di 2 tappi di
ispezione e spurgo di diametro D......mm e 150 mm
Dimensioni DIS......; Diametro Ø ......cm; Altezza H....... cm
Tempo ritenzione idraulica
Portata di pioggia superfici scoperte
Portata di pioggia superfici coperte
> 7min
5,5 l/s x 1000 m
2
2,75 l/s x 1000 m
2
DISEGNATO DA:
D.Mastrogiacomo
CONTROLLATO DA:
D. GIOVANNELLI
DATA
16/01/2020
DATA
16/01/2020
MATERIALE
POLIETILENE LINEARE
TRATTAMENTO PRIMARIO
GARANZIA 2 ANNI
Codice prolunga idonea
A5G0150 00002 - A5G0400
SCALA
Foglio n.1 di 1
SPECIFICHE INTERNE
1 : 20
C:\AreaLavoroVault\Progetti\PRODOTTI ELBI\TRATTAMENTO ACQUE\DISSABBIATORE\CATALOGO SCHEDA TECNICA\A5S1400 - SCHEDA TECNICA.dwg
96
Formato foglio: A3
PESO:
Il presente disegno è di esclusiva proprietà della ELBI S.p.a. e non può essere
DISEGNO CODICE
riprodotto ne' reso noto a terzi senza autorizzazione.
S.p.a.
Ogni trasgressione verrà punita a norma di legge.
A5S1400
DEPURAZIONE
TOLLERANZE GENERALI
SECONDO UNI EN 22768-m
