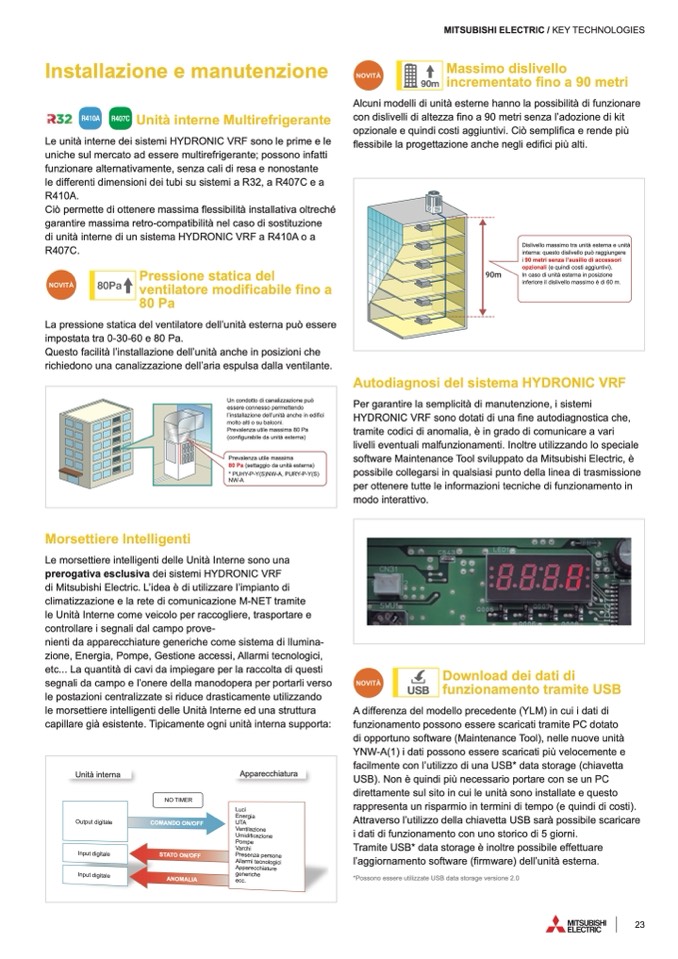

Installazione e manutenzione
R410A
R407C
Unità interne Multirefrigerante
Le unità interne dei sistemi HYDRONIC VRF sono le prime e le
uniche sul mercato ad essere multirefrigerante; possono infatti
funzionare alternativamente, senza cali di resa e nonostante
le differenti dimensioni dei tubi su sistemi a R32, a R407C e a
R410A.
Ci
ò permette di ottenere massima
flessibilit
à installativa oltreché
garantire massima retro-compatibilit
à nel caso di sostituzione
di unit
à interne di un sistema HYDRONIC VRF a R410A o a
R407C.
Pressione statica del
ventilatore modificabile fino a
80 Pa
La pressione statica del ventilatore dell’unit
à esterna pu
ò essere
impostata tra 0-30-60 e 80 Pa.
Questo facilit
à l’installazione dell’unit
à anche in posizioni che
richiedono una canalizzazione dell’aria espulsa dalla ventilante.
MITSUBISHI ELECTRIC / KEY TECHNOLOGIES
Massimo dislivello
90m
incrementato fino a 90 metri
Alcuni modelli di unit
à esterne hanno la possibilit
à di funzionare
con dislivelli di altezza
fino a 90 metri senza l’adozione di kit
opzionale e quindi costi aggiuntivi. Ci
ò sempli
fica e rende più
flessibile la progettazione anche negli edi
fici più alti.
Dislivello massimo tra unit
à esterna e unità
interna: questo dislivello pu
ò raggiungere
i 90 metri senza l’ausilio di accessori
opzionali (e quindi costi aggiuntivi).
In caso di unità esterna in posizione
inferiore il dislivello massimo
è di 60 m.
Un condotto di canalizzazione pu
ò
essere connesso permettendo
l’installazione dell’unit
à anche in edifici
molto alti o su balconi.
Prevalenza utile massima 80 Pa
(configurabile da unità esterna)
Prevalenza utile massima
80 Pa (settaggio da unità esterna)
* PUHY-P-Y(S)NW-A, PURY-P-Y(S)
NW-A
Morsettiere Intelligenti
Le morsettiere intelligenti delle Unit
à Interne sono una
prerogativa esclusiva dei sistemi HYDRONIC VRF
di Mitsubishi Electric. L’idea
è di utilizzare l’impianto di
climatizzazione e la rete di comunicazione M-NET tramite
le Unit
à Interne come veicolo per raccogliere, trasportare e
controllare i segnali dal campo prove-
nienti da apparecchiature generiche come sistema di Ilumina-
zione, Energia, Pompe, Gestione accessi, Allarmi tecnologici,
etc... La quantit
à di cavi da impiegare per la raccolta di questi
segnali da campo e l’onere della manodopera per portarli verso
le postazioni centralizzate si riduce drasticamente utilizzando
le morsettiere intelligenti delle Unit
à Interne ed una struttura
capillare gi
à esistente. Tipicamente ogni unit
à interna supporta:
Autodiagnosi del sistema HYDRONIC VRF
Per garantire la semplicit
à di manutenzione, i sistemi
HYDRONIC VRF sono dotati di una
fine autodiagnostica che,
tramite codici di anomalia,
è in grado di comunicare a vari
livelli eventuali malfunzionamenti. Inoltre utilizzando lo speciale
software Maintenance Tool sviluppato da Mitsubishi Electric, è
possibile collegarsi in qualsiasi punto della linea di trasmissione
per ottenere tutte le informazioni tecniche di funzionamento in
modo interattivo.
Download dei dati di
funzionamento tramite USB
A differenza del modello precedente (YLM) in cui i dati di
funzionamento possono essere scaricati tramite PC dotato
di opportuno software (Maintenance Tool), nelle nuove unità
YNW-A(1) i dati possono essere scaricati pi
ù velocemente e
facilmente con l’utilizzo di una USB* data storage (chiavetta
USB). Non è quindi più necessario portare con se un PC
direttamente sul sito in cui le unit
à sono installate e questo
rappresenta un risparmio in termini di tempo (e quindi di costi).
Attraverso l’utilizzo della chiavetta USB sar
à possibile scaricare
i dati di funzionamento con uno storico di 5 giorni.
Tramite USB* data storage è inoltre possibile effettuare
l’aggiornamento software (
firmware) dell’unità esterna.
*Possono essere utilizzate USB data storage versione 2.0
USB
Unit
à interna
Output d
igitale
Inpu
t d
igita
le
Inpu
t d
igi
tale
Apparecchiatura
NO TIMER
Luc
i
Energ
ia
COMANDO
ON/OFF
UTA
Vent
ilaz
ione
Umid
i
ficaz
ione
Pompe
Varch
i
STATO
ON/OFF
Presen
za pe
rsone
Allarm
i tecno
log
ici
Appare
cch
iature
gener
iche
ANOMAL
IA
ecc.
