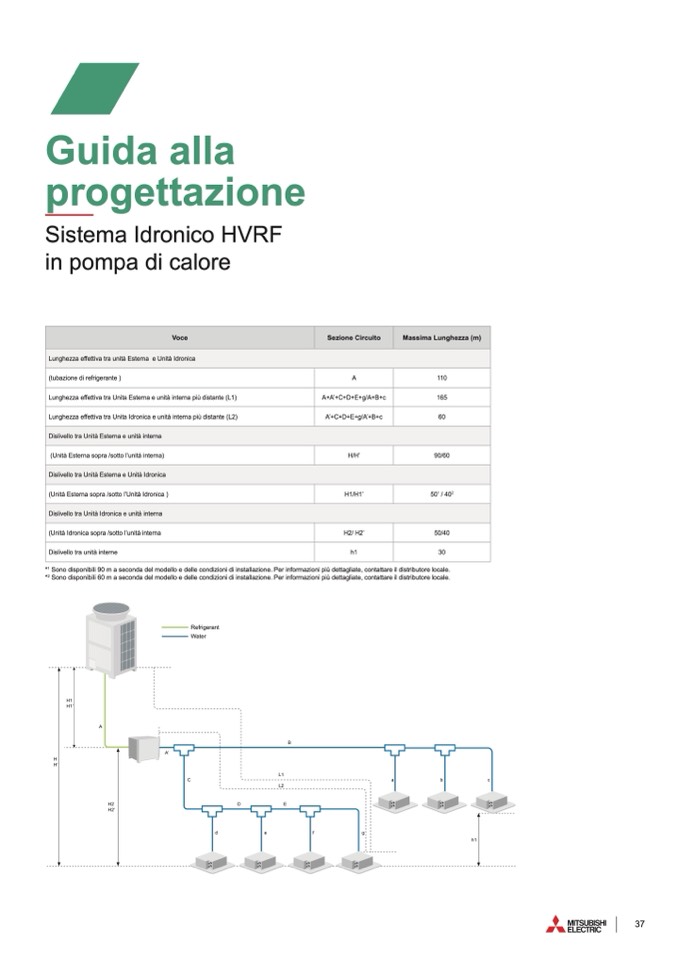

Guida alla
progettazione
Sistema Idronico HVRF
in pompa di calore
Voce
Sezione Circuito
Massima Lunghezza (m)
Lunghezza effettiva tra unit
à Esterna e Unità Idronica
(tubazione di refrigerante )
A
110
Lunghezza effettiva tra Unita Esterna e unità interna più distante (L1)
A+A’+C+D+E+g/A+B+c
165
Lunghezza effettiva tra Unita Idronica e unit
à interna più distante (L2)
A’+C+D+E+g/A’+B+c
60
Dislivello tra Unit
à Esterna e unit
à interna
(Unit
à Esterna sopra /sotto l’unit
à interna)
H/H’
90/60
Dislivello tra Unit
à Esterna e Unità Idronica
(Unit
à Esterna sopra /sotto l’Unità Idronica )
H1/H1’
50
1
/ 40
2
Dislivello tra Unit
à Idronica e unità interna
(Unit
à Idronica sopra /sotto l’unit
à interna
H2/ H2’
50/40
Dislivello tra unità interne
h1
30
*
1
Sono disponibili 90 m a seconda del modello e delle condizioni di installazione. Per informazioni pi
ù dettagliate, contattare il distributore locale.
*
2
Sono disponibili 60 m a seconda del modello e delle condizioni di installazione. Per informazioni pi
ù dettagliate, contattare il distributore locale.
Refrigerant
Water
H
H’
H1
H1’
A
A’
B
H2
H2’
L1
C
a
b
c
L2
D
E
d
e
f
g
h1
