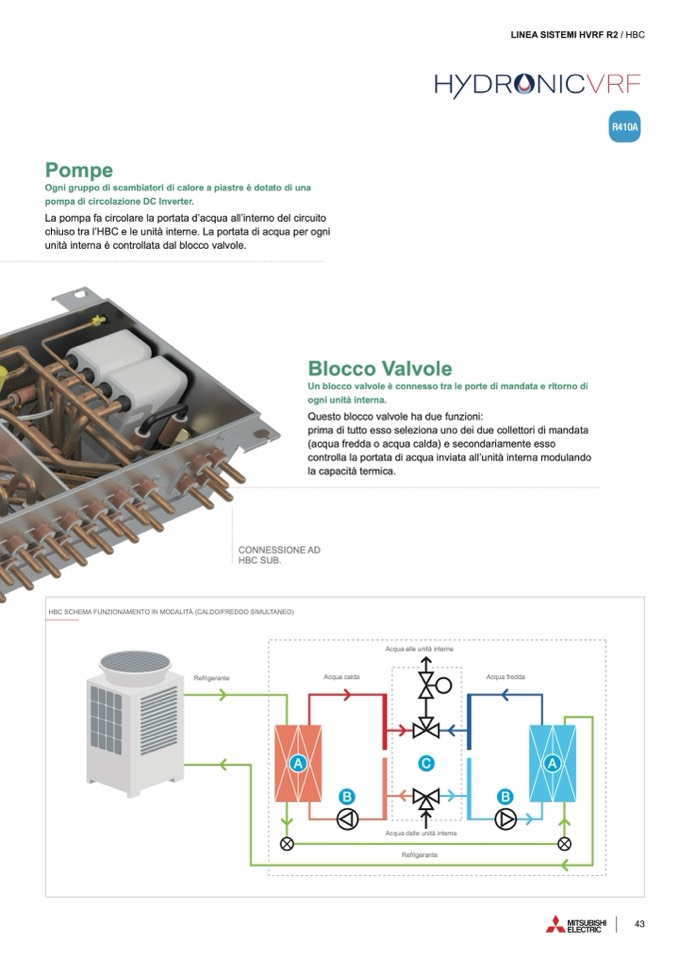

Pompe
Ogni gruppo di scambiatori di calore a piastre
è dotato di una
pompa di circolazione DC Inverter.
La pompa fa circolare la portata d’acqua all’interno del circuito
chiuso tra l’HBC e le unit
à interne. La portata di acqua per ogni
unit
à interna
è controllata dal blocco valvole.
Blocco Valvole
Un blocco valvole è connesso tra le porte di mandata e ritorno di
ogni unità interna.
LINEA SISTEMI HVRF R2 / HBC
R410A
Questo blocco valvole ha due funzioni:
prima di tutto esso seleziona uno dei due collettori di mandata
(acqua fredda o acqua calda) e secondariamente esso
controlla la portata di acqua inviata all’unità interna modulando
la capacità termica.
CONNESSIONE AD
HBC SUB.
HBC SCHEMA FUNZIONAMENTO IN MODALITÀ (CALDO/FREDDO SIMULTANEO)
Refrigerante
Acqua alle unit
à interne
A
Refrigerante
A
Acqua calda
Acqua fredda
C
B
B
Acqua dalle unit
à interne
