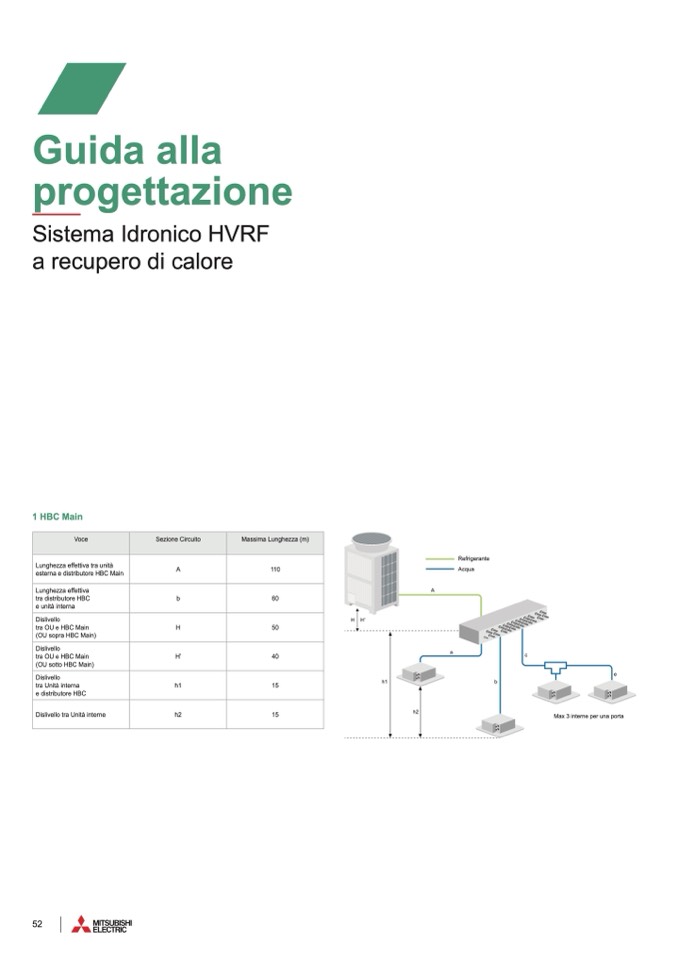

Guida alla

progettazione

Sistema Idronico HVRF

a recupero di calore

1 HBC Main

Voce

Sezione Circuito

Massima Lunghezza (m)

Lunghezza effettiva tra unit

à

esterna e distributore HBC Main

A

110

Lunghezza effettiva

tra distributore HBC

e unit

à interna

b

60

Dislivello

tra OU e HBC Main

(OU sopra HBC Main)

H

50

Dislivello

tra OU e HBC Main

(OU sotto HBC Main)

H’

40

Dislivello

tra Unit

à interna

e distributore HBC

h1

15

Dislivello tra Unit

à interne

h2

15

Refrigerante

Acqua

H H’

A

a

Main HBC

c

h1

b

h2

e

Max 3 interne per una porta
