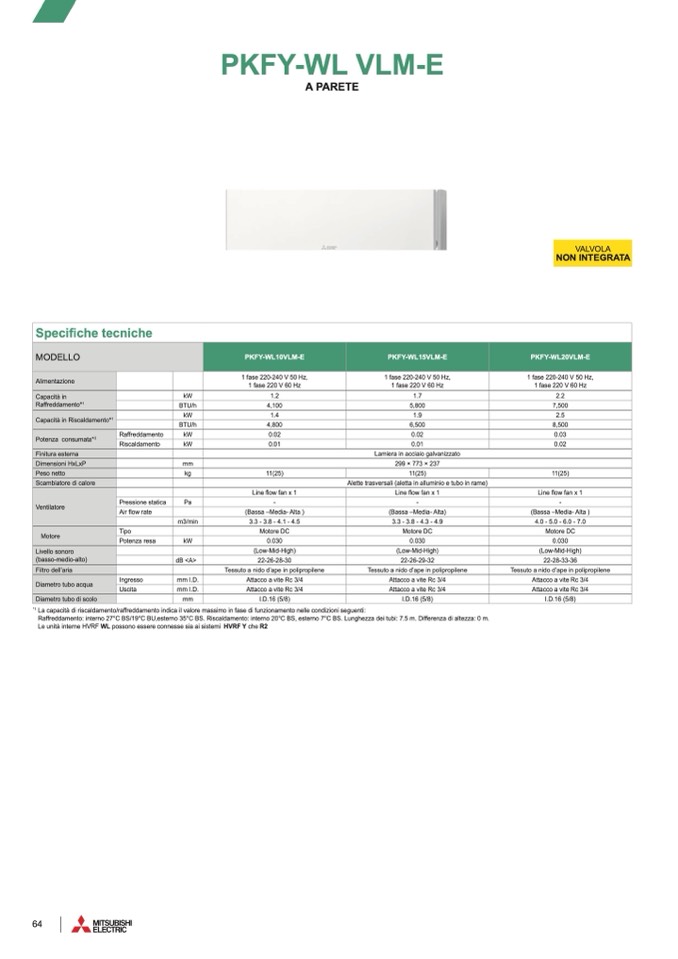

PKFY-WL VLM-E

A PARETE

Speci

fiche tecniche

MODELLO

PKFY-WL10VLM-E

PKFY-WL15VLM-E

PKFY-WL20VLM-E

Alimentazione

1 fase 220-240 V 50 Hz,

1 fase 220 V 60 Hz

1 fase 220-240 V 50 Hz,

1 fase 220 V 60 Hz

1 fase 220-240 V 50 Hz,

1 fase 220 V 60 Hz

Capacit

à in

Raffreddamento*

1

kW

1.2

1.7

2.2

BTU/h

4,100

5,800

7,500

Capacit

à in Riscaldamento*

1

kW

1.4

1.9

2.5

BTU/h

4,800

6,500

8,500

Potenza consumata*

3

Raffreddamento

kW

0.02

0.02

0.03

Riscaldamento

kW

0.01

0.01

0.02

Finitura esterna

Lamiera in acciaio galvanizzato

Dimensioni HxLxP

mm

299 × 773 × 237

Peso netto

kg

11(25)

11(25)

11(25)

Scambiatore di calore

Alette trasversali (aletta in alluminio e tubo in rame)

Ventilatore

Line flow fan x 1

Line

flow fan x 1

Line flow fan x 1

Pressione statica

Pa

-

-

-

Air flow rate

(Bassa –Media- Alta )

(Bassa –Media- Alta)

(Bassa –Media- Alta )

m3/min

3.3 - 3.8 - 4.1 - 4.5

3.3 - 3.8 - 4.3 - 4.9

4.0 - 5.0 - 6.0 - 7.0

Motore

Tipo

Motore DC

Motore DC

Motore DC

Potenza resa

kW

0.030

0.030

0.030

Livello sonoro

(basso-medio-alto)

(Low-Mid-High)

(Low-Mid-High)

(Low-Mid-High)

dB <A>

22-26-28-30

22-26-29-32

22-28-33-36

Filtro dell’aria

Tessuto a nido d’ape in polipropilene

Tessuto a nido d’ape in polipropilene

Tessuto a nido d’ape in polipropilene

Diametro tubo acqua

Ingresso

mm I.D.

Attacco a vite Rc 3/4

Attacco a vite Rc 3/4

Attacco a vite Rc 3/4

Uscita

mm I.D.

Attacco a vite Rc 3/4

Attacco a vite Rc 3/4

Attacco a vite Rc 3/4

Diametro tubo di scolo

mm

I.D.16 (5/8)

I.D.16 (5/8)

I.D.16 (5/8)

*1

La capacit

à di riscaldamento/raffreddamento indica il valore massimo in fase di funzionamento nelle condizioni seguenti:

Raffreddamento: interno 27°C BS/19°C BU,esterno 35°C BS. Riscaldamento: interno 20°C BS, esterno 7°C BS. Lunghezza dei tubi: 7.5 m. Differenza di altezza: 0 m.

Le unità interne HVRF WL possono essere connesse sia ai sistemi HVRF Y che R2

64

VALVOLA

NON INTEGRATA
