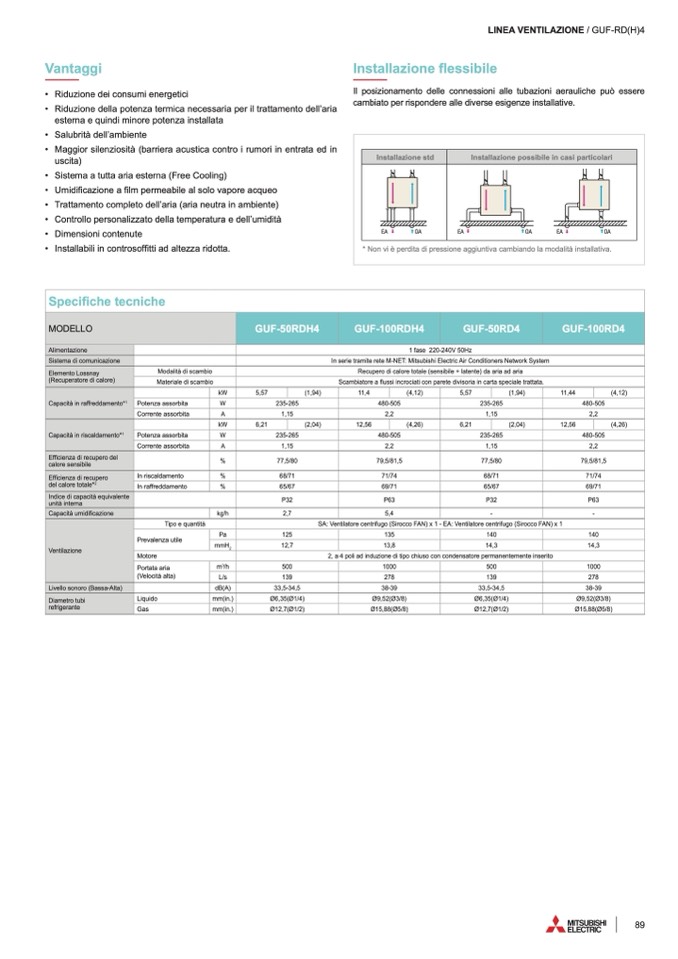

Vantaggi

• Riduzione dei consumi energetici

• Riduzione della potenza termica necessaria per il trattamento dell’aria

esterna e quindi minore potenza installata

• Salubrit

à dell’ambiente

• Maggior silenziosit

à (barriera acustica contro i rumori in entrata ed in

uscita)

• Sistema a tutta aria esterna (Free Cooling)

• Umidi

ficazione a film permeabile al solo vapore acqueo

• Trattamento completo dell’aria (aria neutra in ambiente)

• Controllo personalizzato della temperatura e dell’umidità

• Dimensioni contenute

• Installabili in controsoffitti ad altezza ridotta.

LINEA VENTILAZIONE / GUF-RD(H)4

Installazione

flessibile

Il posizionamento delle connessioni alle tubazioni aerauliche pu

ò essere

cambiato per rispondere alle diverse esigenze installative.

Installazione std

Installazione possibile in casi particolari

EA

OA

EA

OA

EA

OA

* Non vi è perdita di pressione aggiuntiva cambiando la modalità installativa.

Speci

fiche tecniche

MODELLO

GUF-50RDH4

GUF-100RDH4

GUF-50RD4

GUF-100RD4

Alimentazione

1 fase 220-240V 50Hz

Sistema di comunicazione

In serie tramite rete M-NET: Mitsubishi Electric Air Conditioners Network System

Elemento Lossnay

(Recuperatore di calore)

Modalità di scambio

Recupero di calore totale (sensibile + latente) da aria ad aria

Materiale di scambio

Scambiatore a

flussi incrociati con parete divisoria in carta speciale trattata.

Capacit

à in raffreddamento*

1

kW

5,57

(1,94)

11,4

(4,12)

5,57

(1,94)

11,44

(4,12)

Potenza assorbita

W

235-265

480-505

235-265

480-505

Corrente assorbita

A

1,15

2,2

1,15

2,2

Capacit

à in riscaldamento*

1

kW

6,21

(2,04)

12,56

(4,26)

6,21

(2,04)

12,56

(4,26)

Potenza assorbita

W

235-265

480-505

235-265

480-505

Corrente assorbita

A

1,15

2,2

1,15

2,2

Ef

ficienza di recupero del

calore sensibile

%

77,5/80

79,5/81,5

77,5/80

79,5/81,5

Ef

ficienza di recupero

del calore totale*

2

In riscaldamento

%

68/71

71/74

68/71

71/74

In raffreddamento

%

65/67

69/71

65/67

69/71

Indice di capacità equivalente

unità interna

P32

P63

P32

P63

Capacit

à umidificazione

kg/h

2,7

5,4

-

-

Ventilazione

Tipo e quantit

à

SA: Ventilatore centrifugo (Sirocco FAN) x 1 - EA: Ventilatore centrifugo (Sirocco FAN) x 1

Prevalenza utile

Pa

125

135

140

140

mmH

2

12,7

13,8

14,3

14,3

Motore

2, a 4 poli ad induzione di tipo chiuso con condensatore permanentemente inserito

Portata aria

(Velocità alta)

m

3

/h

500

1000

500

1000

L/s

139

278

139

278

Livello sonoro (Bassa-Alta)

dB(A)

33,5-34,5

38-39

33,5-34,5

38-39

Diametro tubi

refrigerante

Liquido

mm(in.)

Ø6,35(Ø1/4)

Ø9,52(Ø3/8)

Ø6,35(Ø1/4)

Ø9,52(Ø3/8)

Gas

mm(in.)

Ø12,7(Ø1/2)

Ø15,88(Ø5/8)

Ø12,7(Ø1/2)

Ø15,88(Ø5/8)
