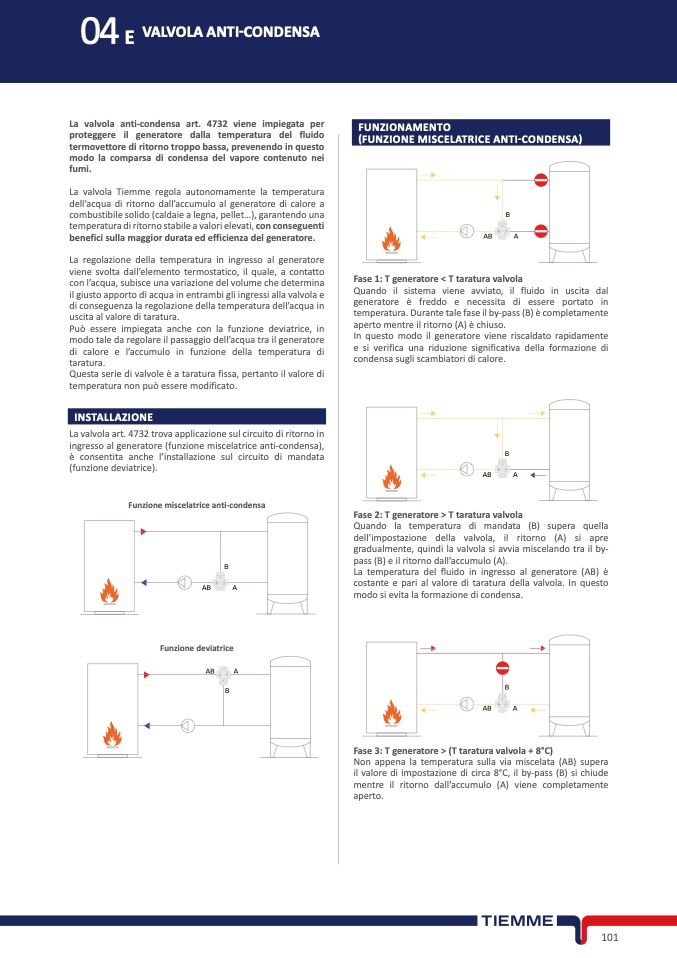

04 E VALVOLA ANTI-CONDENS
A
La valvola anti-condensa art. 4732 viene impiegata pe
r
proteggere il generatore dalla temperatura del fluido
termovettore di ritorno troppo bassa, prevenendo in quest
o
modo la comparsa di condensa del vapore contenuto nei
fumi.
La valvola Tiemme regola autonomamente la temperatur
a
dell’acqua di ritorno dall’accumulo al generatore di calore a
combustibile solido (caldaie a legna, pellet…), garantendo una
temperatura di ritorno stabile a valori elevati, con conseguent
i
benefici sulla maggior durata ed efficienza del generatore.
La regolazione della temperatura in ingresso al generator
e
viene svolta dall’elemento termostatico, il quale, a contatto
con l’acqua, subisce una variazione del volume che determina
il giusto apporto di acqua in entrambi gli ingressi alla valvola e
di conseguenza la regolazione della temperatura dell’acqua in
uscita al valore di taratura.
Può essere impiegata anche con la funzione deviatrice, in
modo tale da regolare il passaggio dell’acqua tra il generator
e
di calore e l’accumulo in funzione della temperatura di
taratura.
Questa serie di valvole è a taratura fissa, pertanto il valore d
i
temperatura non può essere modificato.
INSTALLAZION
E
La valvola art. 4732 trova applicazione sul circuito di ritorno i
n
ingresso al generatore (funzione miscelatrice anti-condensa),
è consentita anche l’installazione sul circuito di mandat
a
(funzione deviatrice).
Funzione miscelatrice anti-condensa
B
AB
A
Funzione deviatric
e
A
B
A
B
B
A
B
A
B
A
B
A
AB
A
B
AB
A
FUNZIONAMENT
O
(FUNZIONE MISCELATRICE ANTI-CONDENSA
)
AB
B
B
A
A
AB
Fase 1: T generatore < T taratura valvola
Quando il sistema viene avviato, il fluido
in uscita da
l
generatore è
freddo e necessita di essere portato in
temperatura. Durante tale fase il by-pass (B) è completamente
B
aperto mentre il ritorno (A) è chiuso.
In questo modo il generatore viene riscaldato rapidament
e
AB
A
e si verifica una riduzione significativa della formazione d
i
B
condensa sugli scambiatori di calore.
AB
A
B
AB
A
B
AB
A
B
A
AB
Fase 2: T generatore > T taratura valvola
Quando la temperatura di mandata (B) supera quella
AB
A
dell’impostazione della valvola,
il ritorno
(A) si
gradualmente,
B
quindi la valvola si avvia miscelando tra il
B
apr
e
by
-
pass (B) e il ritorno dall’accumulo (A).
La
temperatura del fluido in ingresso al generatore (AB)
è
AB
A
costante e pari al valore di taratura della valvola. In questo
B
modo si evita la formazione di condensa.
AB
A
AB
B
A
Fase 3: T generatore > (T taratura valvola + 8°C)
Non appena la temperatura sulla via miscelata (AB) supera
il valore di impostazione di circa 8°C, il by-pass (B) si chiude
mentre il ritorno dall’accumulo (A) viene completament
e
aperto.
