05C

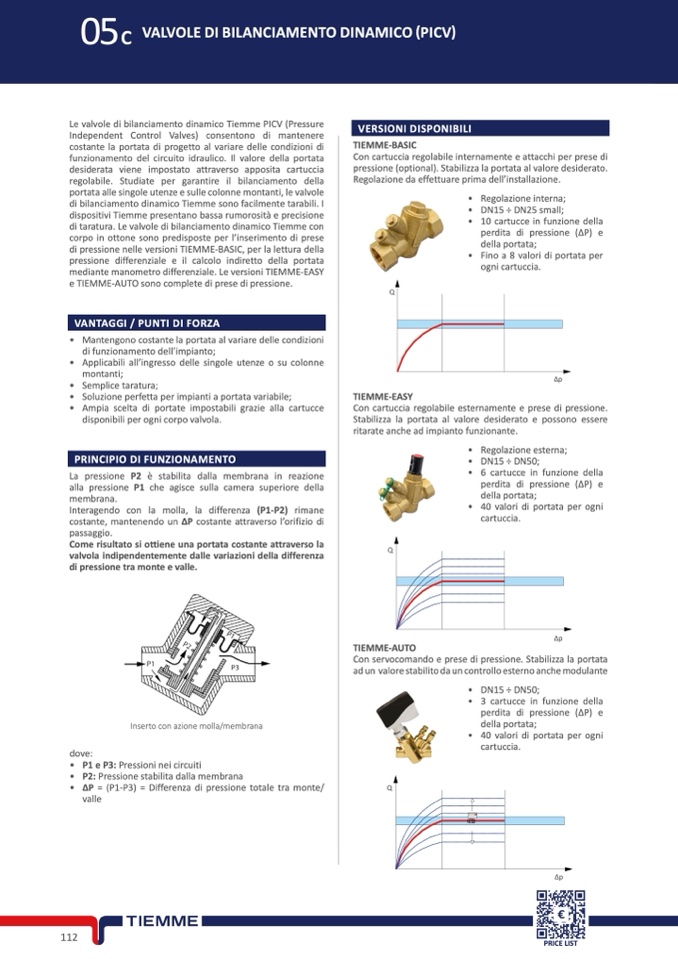

VALVOLE DI BILANCIAMENTO DINAMICO (PICV
)
Le valvole di bilanciamento dinamico Tiemme PICV (Pressure
Independent Control Valves) consentono di mantenere
costante la portata di progetto al variare delle condizioni di
funzionamento del circuito idraulico. Il valore della portata
desiderata viene impostato attraverso apposita cartuccia
regolabile. Studiate per garantire il bilanciamento dell
a
portata alle singole utenze e sulle colonne montanti, le valvol
e
di bilanciamento dinamico Tiemme sono facilmente tarabili.
I
dispositivi Tiemme presentano bassa rumorosità e precision
e
di taratura. Le valvole di bilanciamento dinamico Tiemme co
n
corpo in ottone sono predisposte per l’inserimento di prese
di pressione nelle versioni TIEMME-BASIC, per la lettura della
pressione differenziale e il calcolo indiretto della portat
a
mediante manometro differenziale. Le versioni TIEMME-EAS
Y
e TIEMME-AUTO sono complete di prese di pressione.
VERSIONI DISPONIBIL
I
TIEMME-BASIC
Con cartuccia regolabile internamente e attacchi per prese d
i
pressione (optional). Stabilizza la portata al valore desiderato.
Regolazione da effettuare prima dell’installazione.
•
•
•
•
Regolazione interna
;
DN15 ÷ DN25 small;
10 cartucce in funzione dell
a
perdita di pressione (ΔP)
e
della portata;
Fino a 8 valori di portata per
ogni cartuccia
.
Q
VANTAGGI / PUNTI DI FORZ
A
•
•
•
•
•
Mantengono costante la portata al variare delle condizion
i
di funzionamento dell’impianto;
Applicabili all’ingresso delle singole utenze o su colonn
e
montanti
;
Semplice taratura;
Soluzione perfetta per impianti a portata variabile;
Ampia scelta di portate impostabili grazie alla cartucc
e
disponibili per ogni corpo valvola
.
PRINCIPIO DI FUNZIONAMENTO
Δ
p
TIEMME-EASY
Con cartuccia regolabile esternamente e prese di pressione.
Q
Stabilizza la portata al valore desiderato e possono essere
Q
ritarate anche ad impianto funzionante
.
•
•
•
•
Regolazione esterna
;
DN15 ÷ DN50
;
6 cartucce in funzione dell
a
perdita di pressione (ΔP)
e
della portata;
Δ
p
40 valori di portata per ogni
Δp
cartuccia.
La pressione P2 è stabilita dalla membrana in reazion
e
alla pressione P1 che agisce sulla camera superiore della
membrana.
Interagendo con la molla, la differenza (P1-P2) rimane
costante, mantenendo un ΔP costante attraverso l’orifizio d
i
passaggio
.
Come risultato si ottiene una portata costante attraverso la
valvola indipendentemente dalle variazioni della differenz
a
di pressione tra monte e valle
.
Q
Q
Q
Inserto con azione molla/membran
a
Δ
p
Δp
Δ
p
TIEMME-AUTO
Con servocomando e prese di pressione. Stabilizza la portat
a
Q
ad un valore stabilito da un controllo esterno anche modulante
Q
•
•
•
DN15 ÷ DN50
;
3 cartucce in funzione dell
a
perdita di pressione (ΔP)
e
della portata;
40 valori di portata per ogni
cartuccia.
Δp
Δp
dove:
•
P1 e P3: Pressioni nei circuiti
•
P2: Pressione stabilita dalla membrana
•
ΔP = (P1-P3) = Differenza di pressione totale tra monte/
vall
e
Q
Δp
