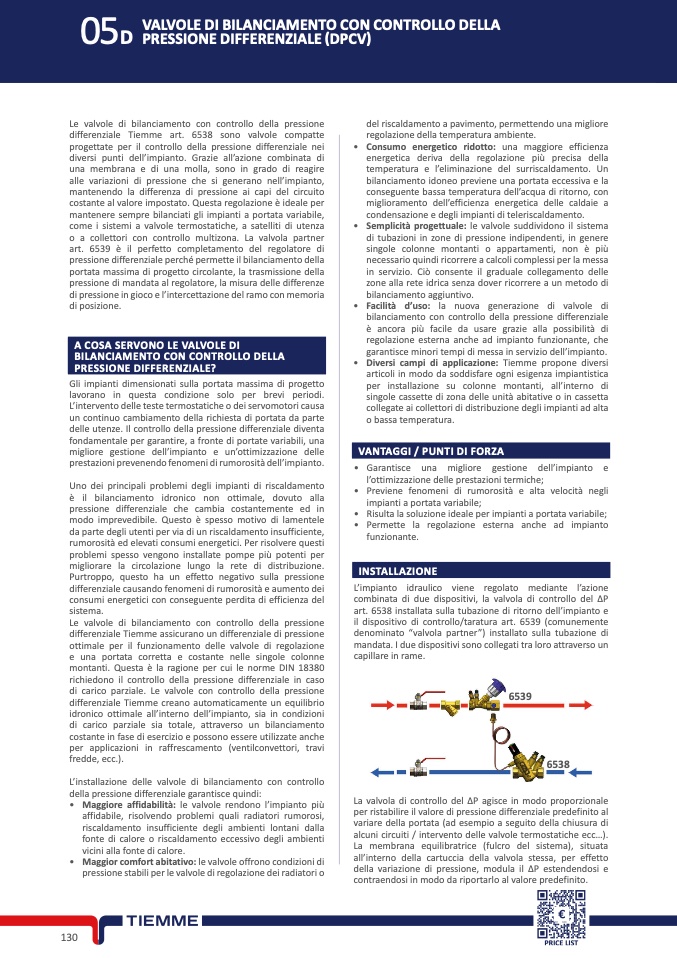

05
D
VALVOLE DI BILANCIAMENTO CON CONTROLLO DELL
A
PRESSIONE DIFFERENZIALE (DPCV
)
Le valvole di bilanciamento con controllo della pression
e
differenziale Tiemme art. 6538 sono valvole compatt
e
progettate per il controllo della pressione differenziale nei
diversi punti dell’impianto. Grazie all’azione combinata d
i
una membrana e di una molla, sono in grado di reagir
e
alle variazioni di pressione che si generano nell’impianto,
mantenendo la differenza di pressione ai capi del circuito
costante al valore impostato. Questa regolazione è ideale per
mantenere sempre bilanciati gli impianti a portata variabile,
come i sistemi a valvole termostatiche, a satelliti di utenza
o a collettori con controllo multizona. La valvola partner
art. 6539 è il perfetto completamento del regolatore d
i
pressione differenziale perché permette il bilanciamento dell
a
portata massima di progetto circolante, la trasmissione della
pressione di mandata al regolatore, la misura delle differenze
di pressione in gioco e l’intercettazione del ramo con memoria
di posizione
.
•
•
•
A COSA SERVONO LE VALVOLE DI
BILANCIAMENTO CON CONTROLLO DELLA
PRESSIONE DIFFERENZIALE
?
•
del riscaldamento a pavimento, permettendo una migliore
regolazione della temperatura ambiente
.
Consumo energetico ridotto: una maggiore efficienz
a
energetica deriva della regolazione più precisa dell
a
temperatura e l’eliminazione del surriscaldamento. Un
bilanciamento idoneo previene una portata eccessiva e l
a
conseguente bassa temperatura dell’acqua di ritorno, con
miglioramento dell’efficienza energetica delle caldaie
a
condensazione e degli impianti di teleriscaldamento
.
Semplicità progettuale: le valvole suddividono il sistem
a
di tubazioni in zone di pressione indipendenti, in genere
singole colonne montanti o appartamenti, non è pi
ù
necessario quindi ricorrere a calcoli complessi per la messa
in servizio. Ciò consente il graduale collegamento dell
e
zone alla rete idrica senza dover ricorrere a un metodo d
i
bilanciamento aggiuntivo
.
Facilità d’uso: la nuova generazione di valvole d
i
bilanciamento con controllo della pressione differenzial
e
è ancora più facile da usare grazie alla possibilità d
i
regolazione esterna anche ad impianto funzionante, che
garantisce minori tempi di messa in servizio dell’impianto
.
Diversi campi di applicazione: Tiemme propone divers
i
articoli in modo da soddisfare ogni esigenza impiantistic
a
per installazione su colonne montanti, all’interno d
i
singole cassette di zona delle unità abitative o in cassetta
collegate ai collettori di distribuzione degli impianti ad alt
a
o bassa temperatura
.
Gli impianti dimensionati sulla portata massima di progetto
lavorano in questa condizione solo per brevi periodi
.
L’intervento delle teste termostatiche o dei servomotori causa
un continuo cambiamento della richiesta di portata da part
e
delle utenze. Il controllo della pressione differenziale diventa
fondamentale per garantire, a fronte di portate variabili, una
migliore gestione dell’impianto e un’ottimizzazione delle
prestazioni prevenendo fenomeni di rumorosità dell’impianto
.
Uno dei principali problemi degli impianti di riscaldament
o
è il bilanciamento idronico non ottimale, dovuto alla
pressione differenziale che cambia costantemente ed in
modo imprevedibile. Questo è spesso motivo di lamentele
da parte degli utenti per via di un riscaldamento insufficiente
,
rumorosità ed elevati consumi energetici. Per risolvere quest
i
problemi spesso vengono installate pompe più potenti pe
r
migliorare la circolazione lungo la rete di distribuzione.
Purtroppo, questo ha un effetto negativo sulla pressione
differenziale causando fenomeni di rumorosità e aumento dei
consumi energetici con conseguente perdita di efficienza del
sistema
.
Le valvole di bilanciamento con controllo della pression
e
differenziale Tiemme assicurano un differenziale di pression
e
ottimale per il funzionamento delle valvole di regolazione
e una portata corretta e costante nelle singole colonne
montanti. Questa è la ragione per cui le norme DIN 18380
richiedono il controllo della pressione differenziale in cas
o
di carico parziale. Le valvole con controllo della pression
e
differenziale Tiemme creano automaticamente un equilibri
o
idronico ottimale all’interno dell’impianto, sia in condizioni
di carico parziale sia totale, attraverso un bilanciament
o
costante in fase di esercizio e possono essere utilizzate anche
per applicazioni in raffrescamento (ventilconvettori, travi
fredde, ecc.)
.
L’installazione delle valvole di bilanciamento con controll
o
della pressione differenziale garantisce quindi:
•
Maggiore affidabilità: le valvole rendono l’impianto più
affidabile, risolvendo problemi quali radiatori rumorosi,
riscaldamento insufficiente degli ambienti lontani dall
a
fonte di calore o riscaldamento eccessivo degli ambienti
vicini alla fonte di calore.
•
Maggior comfort abitativo: le valvole offrono condizioni di
pressione stabili per le valvole di regolazione dei radiatori
o
VANTAGGI / PUNTI DI FORZ
A
•
•
•
•
Garantisce una migliore gestione dell’impianto
e
l’ottimizzazione delle prestazioni termiche;
Previene fenomeni di rumorosità e alta velocità negl
i
impianti a portata variabile
;
Risulta la soluzione ideale per impianti a portata variabile
;
Permette la regolazione esterna anche ad impiant
o
funzionante
.
INSTALLAZION
E
L’impianto idraulico viene regolato mediante l’azion
e
combinata di due dispositivi, la valvola di controllo del Δ
P
art. 6538 installata sulla tubazione di ritorno dell’impianto e
il dispositivo di controllo/taratura art. 6539 (comunement
e
denominato “valvola partner”) installato sulla tubazione di
mandata. I due dispositivi sono collegati tra loro attraverso u
n
capillare in rame
.
6539
6538
La valvola di controllo del ΔP agisce in modo proporzionale
per ristabilire il valore di pressione differenziale predefinito a
l
variare della portata (ad esempio a seguito della chiusura d
i
alcuni circuiti / intervento delle valvole termostatiche ecc…).
La membrana equilibratrice (fulcro del sistema), situat
a
all’interno della cartuccia della valvola stessa, per effett
o
della variazione di pressione, modula il ΔP estendendosi e
contraendosi in modo da riportarlo al valore predefinito
.
13
