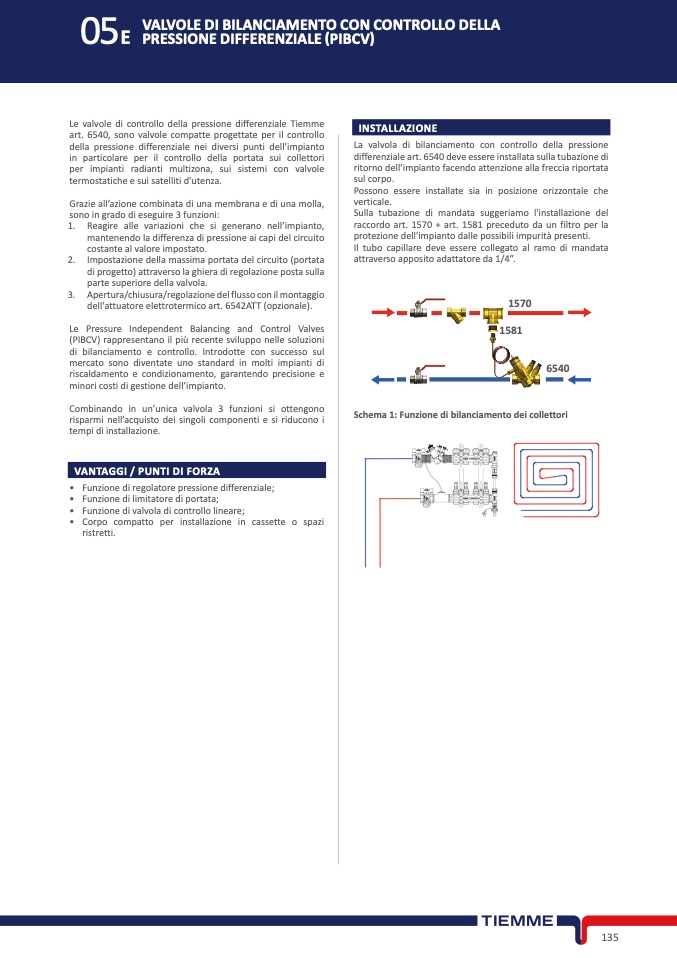

05E
VALVOLE DI BILANCIAMENTO CON CONTROLLO DELL
A
PRESSIONE DIFFERENZIALE (PIBCV)
Le valvole di controllo della pressione differenziale Tiemm
e
art. 6540, sono valvole compatte progettate per il controllo
della pressione differenziale nei diversi punti dell’impianto
in particolare per il controllo della portata sui collettori
per impianti radianti multizona, sui sistemi con valvol
e
termostatiche e sui satelliti d'utenza.
Grazie all’azione combinata di una membrana e di una molla
,
sono in grado di eseguire 3 funzioni
:
1.
Reagire alle variazioni che si generano nell’impianto
,
mantenendo la differenza di pressione ai capi del circuit
o
costante al valore impostato
.
2.
Impostazione della massima portata del circuito (portat
a
di progetto) attraverso la ghiera di regolazione posta sulla
parte superiore della valvola
.
3.
Apertura/chiusura/regolazione del flusso con il montaggi
o
dell'attuatore elettrotermico art. 6542ATT (opzionale)
.
Le Pressure Independent Balancing and Control Valve
s
(PIBCV) rappresentano il più recente sviluppo nelle soluzioni
di bilanciamento e controllo. Introdotte con successo sul
mercato sono diventate uno standard in molti impianti di
riscaldamento e condizionamento, garantendo precisione e
minori costi di gestione dell’impianto
.
Combinando in un’unica valvola 3 funzioni si ottengono
risparmi nell’acquisto dei singoli componenti e si riducono i
tempi di installazione.
INSTALLAZION
E
La valvola di bilanciamento con controllo della pression
e
differenziale art. 6540 deve essere installata sulla tubazione di
ritorno dell’impianto facendo attenzione alla freccia riportat
a
sul corpo
.
Possono essere installate sia in posizione orizzontale che
verticale.
Sulla tubazione di mandata suggeriamo l'installazione de
l
raccordo art. 1570 + art. 1581 preceduto da un filtro per la
protezione dell'impianto dalle possibili impurità presenti.
Il tubo capillare deve essere collegato al ramo di mandat
a
attraverso apposito adattatore da 1/4”.
157
0
1581
6540
Schema 1: Funzione di bilanciamento dei collettor
i
VANTAGGI / PUNTI DI FORZA
•
•
•
•
Funzione di regolatore pressione differenziale;
Funzione di limitatore di portata;
Funzione di valvola di controllo lineare;
Corpo compatto per installazione in cassette o spazi
ristretti.
