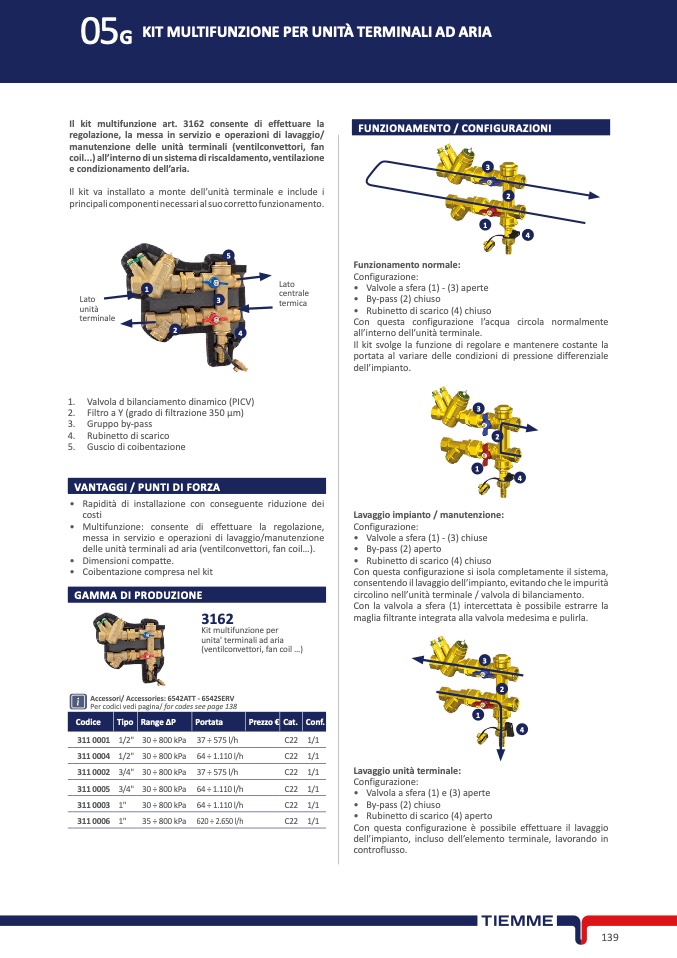

05G KIT MULTIFUNZIONE PER UNITÀ TERMINALI AD ARIA
Il kit multifunzione art. 3162 consente di effettuare l
a
regolazione, la messa in servizio e operazioni di lavaggio/
manutenzione delle unità terminali (ventilconvettori, fa
n
coil...) all’interno di un sistema di riscaldamento, ventilazion
e
e condizionamento dell’aria.
Il kit va installato a monte dell’unità terminale e include i
principali componenti necessari al suo corretto funzionamento
.
5
1
Lato
central
e
termic
a
FUNZIONAMENTO / CONFIGURAZION
I
3
1
2
4
Lat
o
unit
à
terminal
e
3
2
4
1.
Valvola d bilanciamento dinamico (PICV
)
2.
Filtro a Y (grado di filtrazione 350 µm)
3. Gruppo by-pass
4. Rubinetto di scaric
o
5. Guscio di coibentazion
e
VANTAGGI / PUNTI DI FORZA
•
•
•
•
Rapidità di installazione con conseguente riduzione de
i
cost
i
Multifunzione: consente di effettuare la regolazione
,
messa in servizio e operazioni di lavaggio/manutenzione
delle unità terminali ad aria (ventilconvettori, fan coil…)
.
Dimensioni compatte
.
Coibentazione compresa nel ki
t
GAMMA DI PRODUZIONE
316
2
Kit multifunzione pe
r
unita' terminali ad ari
a
(ventilconvettori, fan coil …
)
Accessori/ Accessories: 6542ATT - 6542SER
V
Per codici vedi pagina/ for codes see page 13
8
Codice
Tipo
Range ΔP
Portata
Prezzo €
Cat.
Conf.
311 0001 1/2" 30 ÷ 800 kPa 37 ÷ 575 l/h
C22 1/
1
311 0004 1/2" 30 ÷ 800 kPa 64 ÷ 1.110 l/h
C22 1/1
311 0002 3/4" 30 ÷ 800 kPa 37 ÷ 575 l/h
C22 1/1
311 0005 3/4" 30 ÷ 800 kPa 64 ÷ 1.110 l/h
C22 1/1
311 0003 1" 30 ÷ 800 kPa 64 ÷ 1.110 l/h
C22 1/1
311 0006 1" 35 ÷ 800 kPa 620 ÷ 2.650 l/h
C22 1/1
Funzionamento normale:
Configurazione:
•
Valvole a sfera (1) - (3) apert
e
•
By-pass (2) chius
o
•
Rubinetto di scarico (4) chius
o
Con questa configurazione l’acqua circola normalmente
all’interno dell’unità terminale.
Il kit svolge la funzione di regolare e mantenere costante l
a
portata al variare delle condizioni di pressione differenzial
e
dell’impianto.
3
2
1
4
Lavaggio impianto / manutenzione:
Configurazione:
•
Valvole a sfera (1) - (3) chius
e
•
By-pass (2) apert
o
•
Rubinetto di scarico (4) chius
o
Con questa configurazione si isola completamente il sistema,
consentendo il lavaggio dell’impianto, evitando che le impurit
à
circolino nell’unità terminale / valvola di bilanciamento.
Con la valvola a sfera (1) intercettata è possibile estrarre la
maglia filtrante integrata alla valvola medesima e pulirla.
3
2
1
4
Lavaggio unità terminale:
Configurazione:
•
Valvola a sfera (1) e (3) apert
e
•
By-pass (2) chius
o
•
Rubinetto di scarico (4) apert
o
Con questa configurazione è possibile effettuare il lavaggio
dell’impianto, incluso dell’elemento terminale, lavorando i
n
controflusso.
