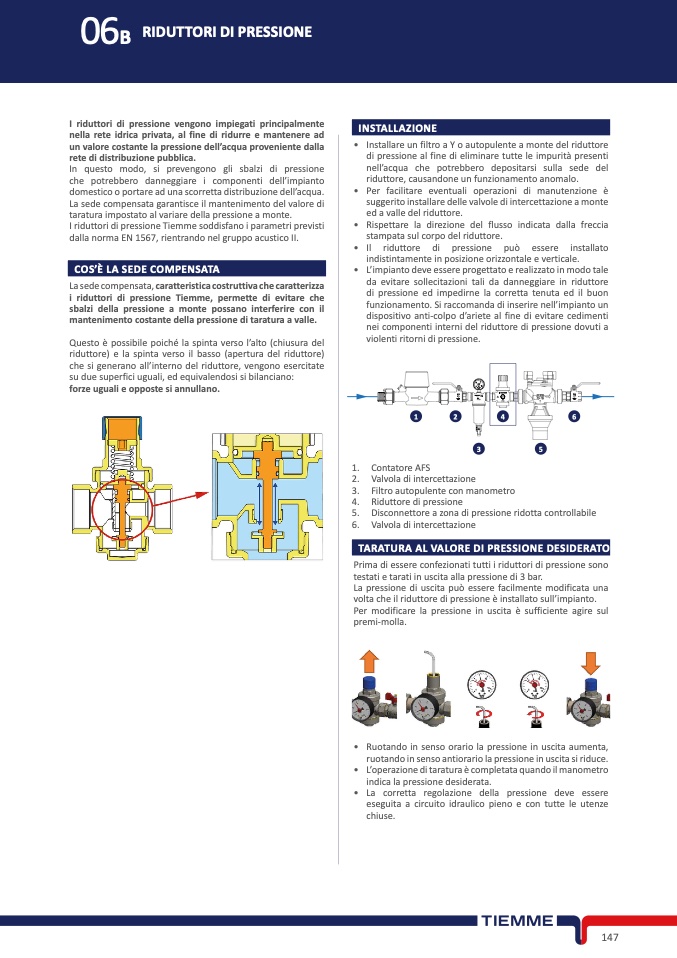

06B
RIDUTTORI DI PRESSION
E
I riduttori di pressione vengono impiegati principalment
e
nella rete idrica privata, al fine di ridurre e mantenere ad
un valore costante la pressione dell’acqua proveniente dalla
rete di distribuzione pubblica
.
In questo modo, si prevengono gli sbalzi di pression
e
che potrebbero danneggiare i componenti dell’impianto
domestico o portare ad una scorretta distribuzione dell’acqua.
La sede compensata garantisce il mantenimento del valore di
taratura impostato al variare della pressione a monte.
I riduttori di pressione Tiemme soddisfano i parametri previsti
dalla norma EN 1567, rientrando nel gruppo acustico II.
INSTALLAZION
E
•
•
•
•
COS’È LA SEDE COMPENSAT
A
•
La sede compensata, caratteristica costruttiva che caratterizza
i riduttori di pressione Tiemme, permette di evitare che
sbalzi della pressione a monte possano interferire con il
mantenimento costante della pressione di taratura a valle
.
Questo è possibile poiché la spinta verso l’alto (chiusura de
l
riduttore) e la spinta verso il basso (apertura del riduttore
)
che si generano all’interno del riduttore, vengono esercitate
su due superfici uguali, ed equivalendosi si bilanciano
:
forze uguali e opposte si annullano.
Installare un filtro a Y o autopulente a monte del riduttor
e
di pressione al fine di eliminare tutte le impurità presenti
nell’acqua che potrebbero depositarsi sulla sede de
l
riduttore, causandone un funzionamento anomalo
.
Per facilitare eventuali operazioni di manutenzione
è
suggerito installare delle valvole di intercettazione a mont
e
ed a valle del riduttore
.
Rispettare la direzione del flusso indicata dalla frecci
a
stampata sul corpo del riduttore
.
Il riduttore di pressione può essere installat
o
indistintamente in posizione orizzontale e verticale
.
L’impianto deve essere progettato e realizzato in modo tal
e
da evitare sollecitazioni tali da danneggiare in riduttor
e
di pressione ed impedirne la corretta tenuta ed il buo
n
funzionamento. Si raccomanda di inserire nell’impianto u
n
dispositivo anti-colpo d’ariete al fine di evitare cediment
i
nei componenti interni del riduttore di pressione dovuti
a
violenti ritorni di pressione
.
1
2
4
6
3
5
1. Contatore AF
S
2. Valvola di intercettazion
e
3. Filtro autopulente con manometr
o
4. Riduttore di pressione
5.
Disconnettore a zona di pressione ridotta controllabil
e
6. Valvola di intercettazion
e
TARATURA AL VALORE DI PRESSIONE DESIDERAT
O
Prima di essere confezionati tutti i riduttori di pressione sono
testati e tarati in uscita alla pressione di 3 bar.
La pressione di uscita può essere facilmente modificata una
volta che il riduttore di pressione è installato sull’impianto.
Per modificare la pressione in uscita è sufficiente agire sul
premi-molla.
•
•
•
Ruotando in senso orario la pressione in uscita aumenta
,
ruotando in senso antiorario la pressione in uscita si riduce
.
L’operazione di taratura è completata quando il manometr
o
indica la pressione desiderata
.
La corretta regolazione della pressione deve esser
e
eseguita a circuito idraulico pieno e con tutte le utenz
e
chiuse
.
