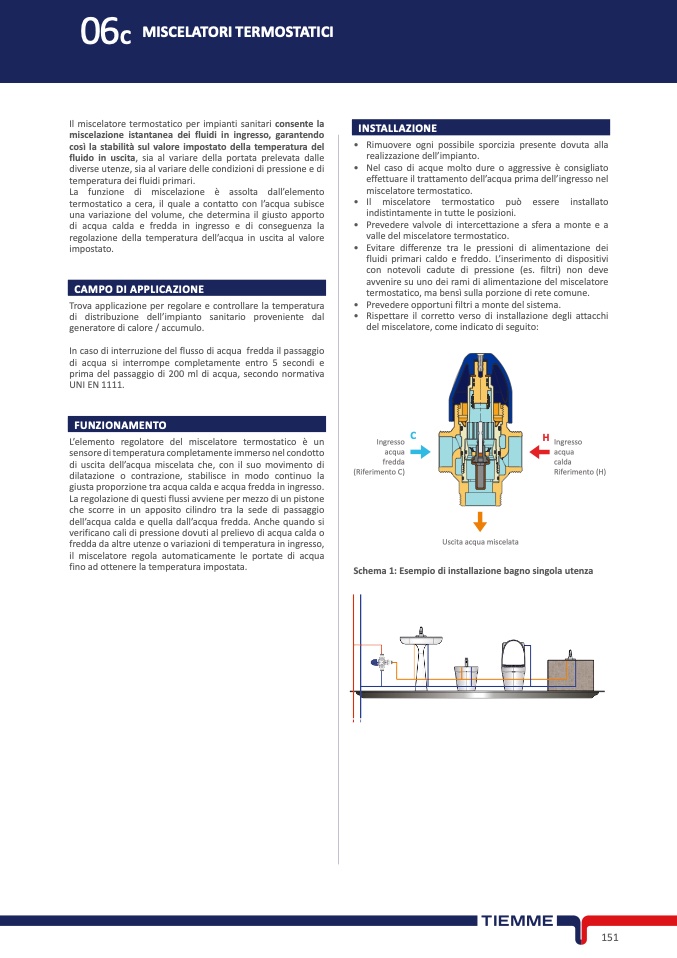

06C MISCELATORI TERMOSTATIC
I
Il miscelatore termostatico per impianti sanitari consente la
miscelazione istantanea dei fluidi in ingresso, garantendo
così la stabilità sul valore impostato della temperatura de
l
fluido in uscita, sia al variare della portata prelevata dalle
diverse utenze, sia al variare delle condizioni di pressione e di
temperatura dei fluidi primari.
La funzione di miscelazione è assolta dall’elemento
termostatico a cera, il quale a contatto con l’acqua subisc
e
una variazione del volume, che determina il giusto apporto
di acqua calda e fredda in ingresso e di conseguenza la
regolazione della temperatura dell’acqua in uscita al valor
e
impostato.
INSTALLAZION
E
•
•
•
•
•
CAMPO DI APPLICAZIONE
Trova applicazione per regolare e controllare la temperatur
a
di distribuzione dell’impianto sanitario proveniente dal
generatore di calore / accumulo
.
In caso di interruzione del flusso di acqua fredda il passaggi
o
di acqua si interrompe completamente entro 5 secondi
e
prima del passaggio di 200 ml di acqua, secondo normativa
UNI EN 1111.
•
•
Rimuovere ogni possibile sporcizia presente dovuta all
a
realizzazione dell’impianto
.
Nel caso di acque molto dure o aggressive è consigliat
o
effettuare il trattamento dell’acqua prima dell’ingresso ne
l
miscelatore termostatico
.
Il miscelatore termostatico può essere installat
o
indistintamente in tutte le posizioni
.
Prevedere valvole di intercettazione a sfera a monte e
a
valle del miscelatore termostatico
.
Evitare differenze tra le pressioni di alimentazione de
i
fluidi primari caldo e freddo. L’inserimento di dispositivi
con notevoli cadute di pressione (es. filtri) non dev
e
avvenire su uno dei rami di alimentazione del miscelatore
termostatico, ma bensì sulla porzione di rete comune
.
Prevedere opportuni filtri a monte del sistema
.
Rispettare il corretto verso di installazione degli attacchi
del miscelatore, come indicato di seguito
:
FUNZIONAMENT
O
S
i
z
e
S
i
z
e
(
1
5
0
)
L’elemento regolatore del miscelatore termostatico è u
n
sensore di temperatura completamente immerso nel condotto
di uscita dell’acqua miscelata che, con il suo movimento di
dilatazione o contrazione, stabilisce in modo continuo la
giusta proporzione tra acqua calda e acqua fredda in ingresso.
La regolazione di questi flussi avviene per mezzo di un piston
e
che scorre in un apposito cilindro tra la sede di passaggio
Size
dell’acqua calda e quella dall’acqua fredda. Anche quando si
(126
)
verificano cali di pressione dovuti al prelievo di acqua calda o
fredda da altre utenze o variazioni di temperatura in ingresso
,
il miscelatore regola automaticamente le portate di acqu
a
fino ad ottenere la temperatura impostata.
Ingresso
acqua
fredd
a
(Riferimento C)
C
H Ingresso
acqua
cald
a
Riferimento (H
)
Uscita acqua miscelat
a
Schema 1: Esempio di installazione bagno singola utenz
a
151
