07A

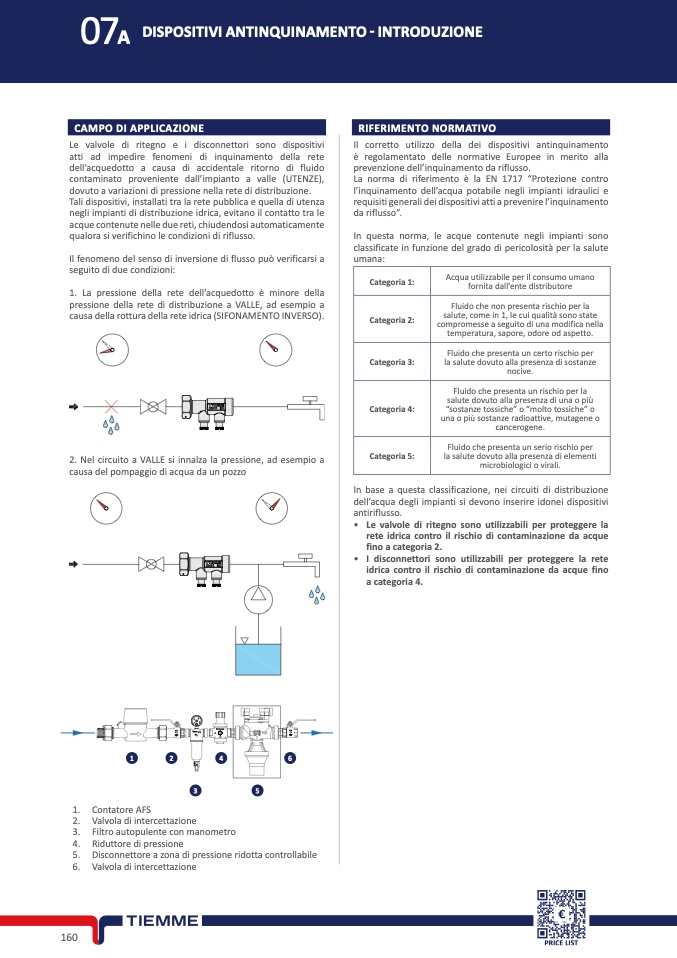

DISPOSITIVI ANTINQUINAMENTO - INTRODUZIONE
CAMPO DI APPLICAZIONE
RIFERIMENTO NORMATIVO
Le valvole di ritegno e i disconnettori sono dispositivi
atti ad impedire fenomeni di inquinamento della ret
e
dell’acquedotto a causa di accidentale ritorno di fluido
contaminato proveniente dall’impianto a valle (UTENZE),
dovuto a variazioni di pressione nella rete di distribuzione.
Tali dispositivi, installati tra la rete pubblica e quella di utenza
negli impianti di distribuzione idrica, evitano il contatto tra l
e
acque contenute nelle due reti, chiudendosi automaticament
e
qualora si verifichino le condizioni di riflusso.
Il fenomeno del senso di inversione di flusso può verificarsi
a
seguito di due condizioni:
1. La pressione della rete dell’acquedotto è minore della
pressione della rete di distribuzione a VALLE, ad esempio a
causa della rottura della rete idrica (SIFONAMENTO INVERSO).
Il corretto utilizzo della dei dispositivi antinquinament
o
è regolamentato delle normative Europee in merito alla
prevenzione dell’inquinamento da riflusso.
La norma di riferimento è la EN 1717 “Protezione contro
l’inquinamento dell’acqua potabile negli impianti idraulici
e
requisiti generali dei dispositivi atti a prevenire l’inquinamento
da riflusso”
.
In questa norma, le acque contenute negli impianti sono
classificate in funzione del grado di pericolosità per la salute
umana:
Categoria 1:
Acqua utilizzabile per il consumo umano
fornita dall’ente distributore
Categoria 2:
Fluido che non presenta rischio per la
salute, come in 1, le cui qualità sono state
compromesse a seguito di una modifica nella
temperatura, sapore, odore od aspetto.
Categoria 3:
Fluido che presenta un certo rischio per
la salute dovuto alla presenza di sostanze
nocive.
Categoria 4:
Fluido che presenta un rischio per la
salute dovuto alla presenza di una o pi
ù
“sostanze tossiche” o “molto tossiche” o
una o più sostanze radioattive, mutagene
o
cancerogene
.
2. Nel circuito a VALLE si innalza la pressione, ad esempio a
causa del pompaggio di acqua da un pozz
o
Categoria 5:
Fluido che presenta un serio rischio per
la salute dovuto alla presenza di element
i
microbiologici o virali
.
In base a questa classificazione, nei circuiti di distribuzione
dell’acqua degli impianti si devono inserire idonei dispositiv
i
antiriflusso
.
•
Le valvole di ritegno sono utilizzabili per proteggere la
rete idrica contro il rischio di contaminazione da acque
fino a categoria 2
.
•
I disconnettori sono utilizzabili per proteggere la ret
e
idrica contro il rischio di contaminazione da acque fin
o
a categoria 4.
1
2
4
6
3
5
1. Contatore AFS
2. Valvola di intercettazione
3. Filtro autopulente con manometro
4. Riduttore di pressione
5.
Disconnettore a zona di pressione ridotta controllabile
6. Valvola di intercettazione
16
