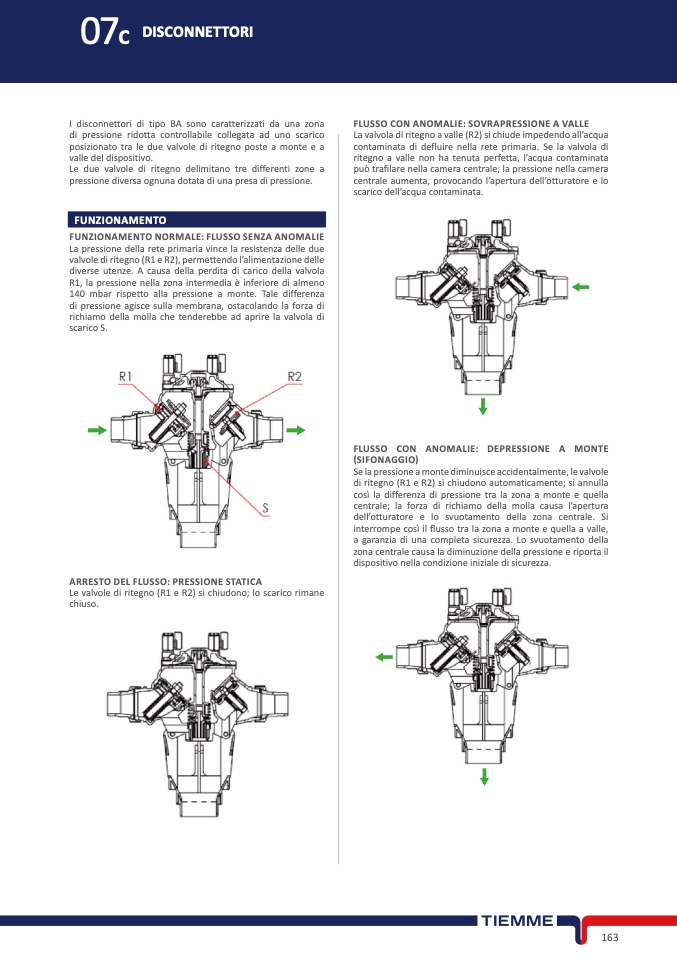

07C DISCONNETTOR
I
I disconnettori di tipo BA sono caratterizzati da una zon
a
di pressione ridotta controllabile collegata ad uno scaric
o
posizionato tra le due valvole di ritegno poste a monte e a
valle del dispositivo
.
Le due valvole di ritegno delimitano tre differenti zone
a
pressione diversa ognuna dotata di una presa di pressione.
FUNZIONAMENT
O
FUNZIONAMENTO NORMALE: FLUSSO SENZA ANOMALI
E
La pressione della rete primaria vince la resistenza delle du
e
valvole di ritegno (R1 e R2), permettendo l’alimentazione dell
e
diverse utenze. A causa della perdita di carico della valvol
a
R1, la pressione nella zona intermedia è inferiore di almeno
140 mbar rispetto alla pressione a monte. Tale differenza
di pressione agisce sulla membrana, ostacolando la forza di
richiamo della molla che tenderebbe ad aprire la valvola di
scarico S.
ARRESTO DEL FLUSSO: PRESSIONE STATIC
A
Le valvole di ritegno (R1 e R2) si chiudono; lo scarico riman
e
chiuso.
FLUSSO CON ANOMALIE: SOVRAPRESSIONE A VALL
E
La valvola di ritegno a valle (R2) si chiude impedendo all’acqua
contaminata di defluire nella rete primaria. Se la valvola d
i
ritegno a valle non ha tenuta perfetta, l’acqua contaminata
può trafilare nella camera centrale; la pressione nella camera
centrale aumenta, provocando l’apertura dell’otturatore e l
o
scarico dell’acqua contaminata.
FLUSSO CON ANOMALIE: DEPRESSIONE A MONTE
(SIFONAGGIO)
Se la pressione a monte diminuisce accidentalmente, le valvol
e
di ritegno (R1 e R2) si chiudono automaticamente; si annulla
così la differenza di pressione tra la zona a monte e quella
centrale; la forza di richiamo della molla causa l’apertur
a
dell’otturatore e lo svuotamento della zona centrale. Si
interrompe così il flusso tra la zona a monte e quella a valle
,
a garanzia di una completa sicurezza. Lo svuotamento dell
a
zona centrale causa la diminuzione della pressione e riporta il
dispositivo nella condizione iniziale di sicurezza
.
163
