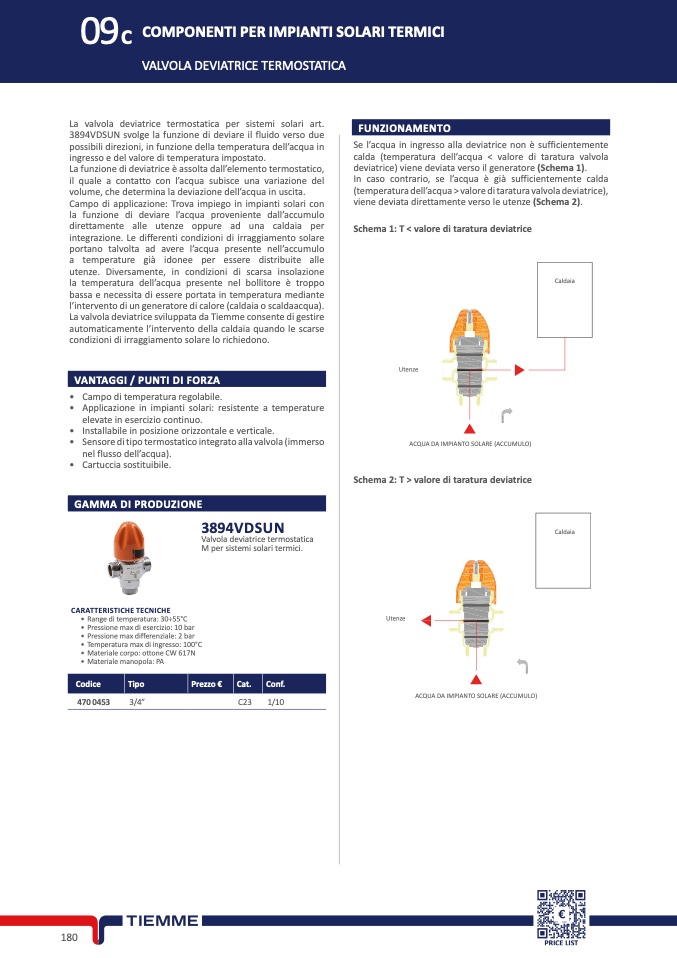

09C
COMPONENTI PER IMPIANTI SOLARI TERMIC
I
VALVOLA DEVIATRICE TERMOSTATIC
A
La valvola deviatrice termostatica per sistemi solari art
.
3894VDSUN svolge la funzione di deviare il fluido verso du
e
possibili direzioni, in funzione della temperatura dell’acqua i
n
ingresso e del valore di temperatura impostato.
La funzione di deviatrice è assolta dall’elemento termostatico,
il quale a contatto con l’acqua subisce una variazione de
l
volume, che determina la deviazione dell’acqua in uscita.
Campo di applicazione: Trova impiego in impianti solari co
n
la funzione di deviare l’acqua proveniente dall’accumul
o
direttamente alle utenze oppure ad una caldaia per
integrazione. Le differenti condizioni di irraggiamento solar
e
portano talvolta ad avere l’acqua presente nell’accumulo
a temperature già idonee per essere distribuite all
e
utenze. Diversamente, in condizioni di scarsa insolazion
e
la temperatura dell’acqua presente nel bollitore è troppo
bassa e necessita di essere portata in temperatura mediante
l’intervento di un generatore di calore (caldaia o scaldaacqua)
.
La valvola deviatrice sviluppata da Tiemme consente di gestire
automaticamente l’intervento della caldaia quando le scarse
condizioni di irraggiamento solare lo richiedono.
FUNZIONAMENT
O
Se l’acqua in ingresso alla deviatrice non è sufficientemente
calda (temperatura dell’acqua < valore di taratura valvola
deviatrice) viene deviata verso il generatore (Schema 1).
In caso contrario, se l’acqua è già sufficientemente cald
a
(temperatura dell’acqua > valore di taratura valvola deviatrice),
viene deviata direttamente verso le utenze (Schema 2).
Schema 1: T < valore di taratura deviatric
e
Caldai
a
Utenz
e
VANTAGGI / PUNTI DI FORZ
A
•
•
•
•
•
Campo di temperatura regolabile.
Applicazione in impianti solari: resistente a temperature
elevate in esercizio continuo
.
Installabile in posizione orizzontale e verticale.
Sensore di tipo termostatico integrato alla valvola (immers
o
nel flusso dell’acqua).
Cartuccia sostituibile.
ACQUA DA IMPIANTO SOLARE (ACCUMULO)
Schema 2: T > valore di taratura deviatric
e
GAMMA DI PRODUZIONE
3894VDSU
N
Valvola deviatrice termostatic
a
M per sistemi solari termici
.
Caldai
a
CARATTERISTICHE TECNICH
E
• Range di temperatura: 30÷55°C
• Pressione max di esercizio: 10 bar
• Pressione max differenziale: 2 bar
• Temperatura max di ingresso: 100°C
• Materiale corpo: ottone CW 617N
• Materiale manopola: PA
Codice
Tipo
Utenz
e
Prezzo €
Cat.
Conf.
ACQUA DA IMPIANTO SOLARE (ACCUMULO)
470 0453
3/4”
C23 1/1
0
18
0
