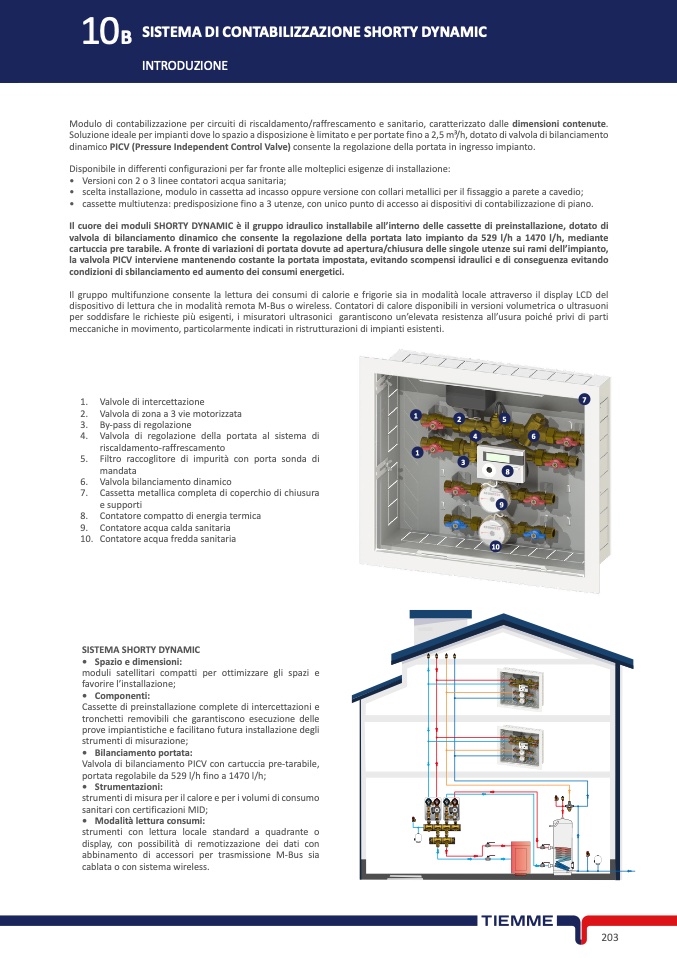

SISTEMA DI CONTABILIZZAZIONE SHORTY DYNAMI

C

INTRODUZION

E

Modulo di contabilizzazione per circuiti di riscaldamento/raffrescamento e sanitario, caratterizzato dalle dimensioni contenute

.

Soluzione ideale per impianti dove lo spazio a disposizione è limitato e per portate fino a 2,5 m³/h, dotato di valvola di bilanciamento

dinamico PICV (Pressure Independent Control Valve) consente la regolazione della portata in ingresso impianto

.

Disponibile in differenti configurazioni per far fronte alle molteplici esigenze di installazione:

•

Versioni con 2 o 3 linee contatori acqua sanitaria;

•

scelta installazione, modulo in cassetta ad incasso oppure versione con collari metallici per il fissaggio a parete a cavedio

;

•

cassette multiutenza: predisposizione fino a 3 utenze, con unico punto di accesso ai dispositivi di contabilizzazione di piano

.

Il cuore dei moduli SHORTY DYNAMIC è il gruppo idraulico installabile all’interno delle cassette di preinstallazione, dotato d

i

valvola di bilanciamento dinamico che consente la regolazione della portata lato impianto da 529 l/h a 1470 l/h, mediante

cartuccia pre tarabile. A fronte di variazioni di portata dovute ad apertura/chiusura delle singole utenze sui rami dell’impianto

,

la valvola PICV interviene mantenendo costante la portata impostata, evitando scompensi idraulici e di conseguenza evitand

o

condizioni di sbilanciamento ed aumento dei consumi energetici.

Il gruppo multifunzione consente la lettura dei consumi di calorie e frigorie sia in modalità locale attraverso il display LCD del

dispositivo di lettura che in modalità remota M-Bus o wireless. Contatori di calore disponibili in versioni volumetrica o ultrasuoni

per soddisfare le richieste più esigenti, i misuratori ultrasonici garantiscono un’elevata resistenza all’usura poiché privi di part

i

meccaniche in movimento, particolarmente indicati in ristrutturazioni di impianti esistenti.

1. Valvole di intercettazione

2.

Valvola di zona a 3 vie motorizzat

a

3. By-pass di regolazione

4.

Valvola di regolazione della portata al sistema di

riscaldamento-raffrescament

o

5.

Filtro raccoglitore di impurità con porta sonda d

i

mandat

a

6. Valvola bilanciamento dinamico

7.

Cassetta metallica completa di coperchio di chiusura

e support

i

8.

Contatore compatto di energia termic

a

9. Contatore acqua calda sanitaria

10. Contatore acqua fredda sanitari

a

7

1

2

5

4

6

1

3

8

9

1

0

SISTEMA SHORTY DYNAMIC

•

Spazio e dimensioni

:

moduli satellitari compatti per ottimizzare gli spazi e

favorire l’installazione;

•

Componenti:

Cassette di preinstallazione complete di intercettazioni e

tronchetti removibili che garantiscono esecuzione dell

e

prove impiantistiche e facilitano futura installazione degl

i

strumenti di misurazione

;

•

Bilanciamento portata

:

Valvola di bilanciamento PICV con cartuccia pre-tarabile

,

portata regolabile da 529 l/h fino a 1470 l/h;

•

Strumentazioni

:

strumenti di misura per il calore e per i volumi di consum

o

sanitari con certificazioni MID;

•

Modalità lettura consumi

:

strumenti con lettura locale standard a quadrante

o

display, con possibilità di remotizzazione dei dati con

abbinamento di accessori per trasmissione M-Bus si

a

cablata o con sistema wireless

.
