10

E

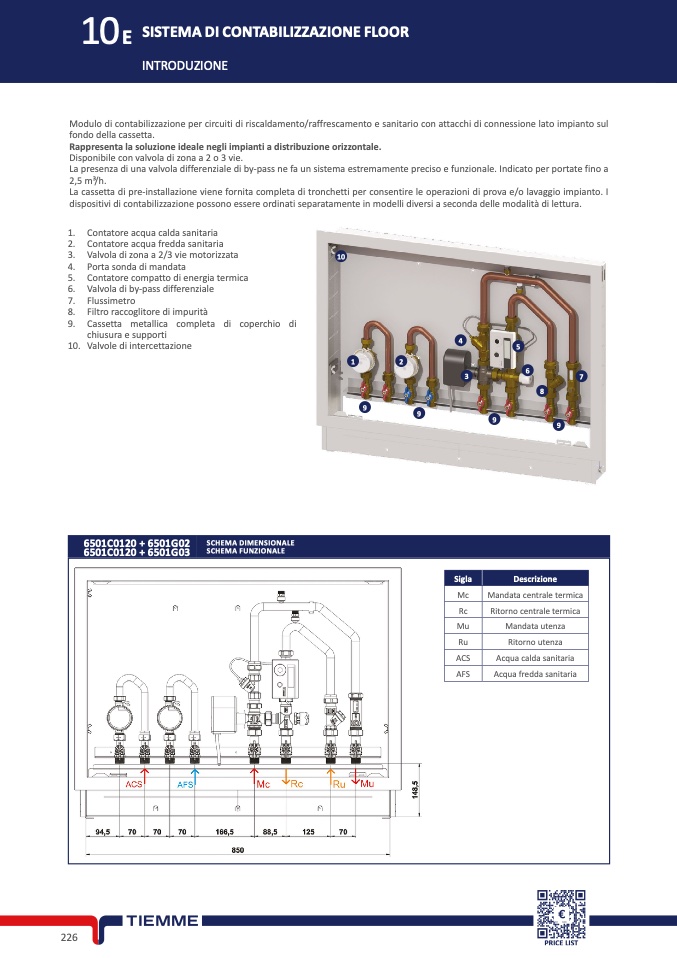

SISTEMA DI CONTABILIZZAZIONE FLOO

R

INTRODUZION

E

Modulo di contabilizzazione per circuiti di riscaldamento/raffrescamento e sanitario con attacchi di connessione lato impianto sul

fondo della cassetta.

Rappresenta la soluzione ideale negli impianti a distribuzione orizzontale.

Disponibile con valvola di zona a 2 o 3 vie

.

La presenza di una valvola differenziale di by-pass ne fa un sistema estremamente preciso e funzionale. Indicato per portate fino

a

2,5 m³/h

.

La cassetta di pre-installazione viene fornita completa di tronchetti per consentire le operazioni di prova e/o lavaggio impianto.

I

dispositivi di contabilizzazione possono essere ordinati separatamente in modelli diversi a seconda delle modalità di lettura.

1. Contatore acqua calda sanitaria

2. Contatore acqua fredda sanitaria

3.

Valvola di zona a 2/3 vie motorizzat

a

4. Porta sonda di mandata

5.

Contatore compatto di energia termic

a

6. Valvola di by-pass differenziale

7. Flussimetro

8. Filtro raccoglitore di impurità

9. Cassetta metallica completa di coperchio d

i

chiusura e support

i

10. Valvole di intercettazione

10

4

5

1

2

6

3

7

8

9

9

9

9

6501C0120 + 6501G02

6501C0120 + 6501G03

SCHEMA DIMENSIONAL

E

SCHEMA FUNZIONALE

Sigla

Descrizione

Mc

Mandata centrale termic

a

Rc

Ritorno centrale termica

Mu

Mandata utenza

Ru

Ritorno utenz

a

ACS

Acqua calda sanitari

a

AFS

Acqua fredda sanitari

a
