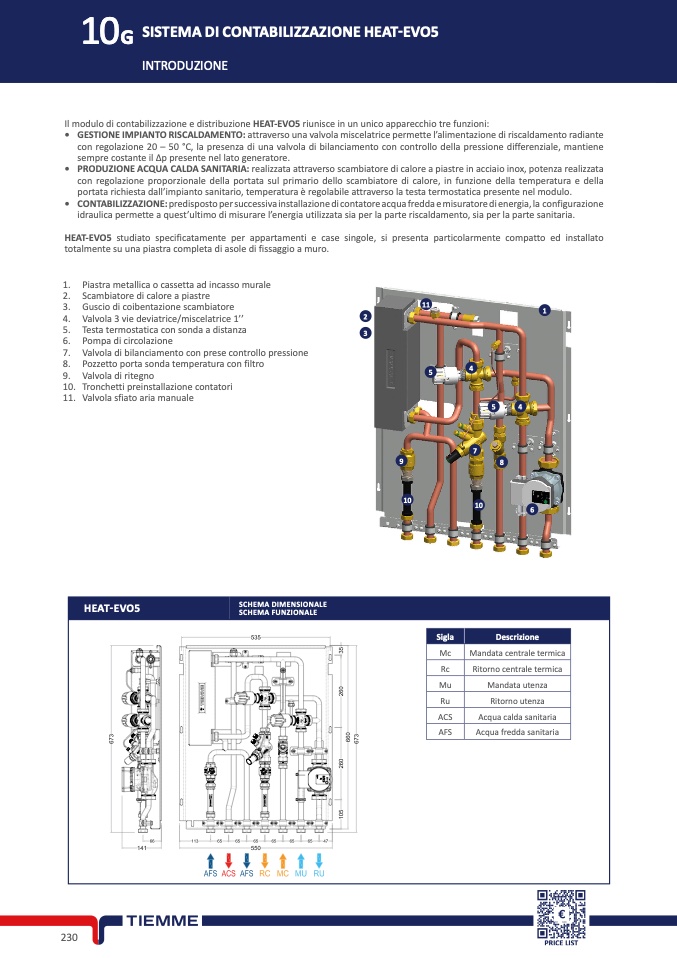

SISTEMA DI CONTABILIZZAZIONE HEAT-EVO
5
INTRODUZION
E
Il modulo di contabilizzazione e distribuzione HEAT-EVO5 riunisce in un unico apparecchio tre funzioni
:
•
GESTIONE IMPIANTO RISCALDAMENTO: attraverso una valvola miscelatrice permette l’alimentazione di riscaldamento radiant
e
con regolazione 20 – 50 °C, la presenza di una valvola di bilanciamento con controllo della pressione differenziale, mantiene
sempre costante il Δp presente nel lato generatore.
•
PRODUZIONE ACQUA CALDA SANITARIA: realizzata attraverso scambiatore di calore a piastre in acciaio inox, potenza realizzata
con regolazione proporzionale della portata sul primario dello scambiatore di calore, in funzione della temperatura e dell
a
portata richiesta dall’impianto sanitario, temperatura è regolabile attraverso la testa termostatica presente nel modulo.
•
CONTABILIZZAZIONE: predisposto per successiva installazione di contatore acqua fredda e misuratore di energia, la configurazione
idraulica permette a quest’ultimo di misurare l’energia utilizzata sia per la parte riscaldamento, sia per la parte sanitaria.
HEAT-EVO5 studiato specificatamente per appartamenti e case singole, si presenta particolarmente compatto ed installat
o
totalmente su una piastra completa di asole di fissaggio a muro
.
1.
Piastra metallica o cassetta ad incasso mural
e
2.
Scambiatore di calore a piastr
e
3. Guscio di coibentazione scambiator
e
4.
Valvola 3 vie deviatrice/miscelatrice 1’’
5.
Testa termostatica con sonda a distanz
a
6. Pompa di circolazione
7.
Valvola di bilanciamento con prese controllo pressione
8.
Pozzetto porta sonda temperatura con filtr
o
9. Valvola di ritegno
10. Tronchetti preinstallazione contator
i
11. Valvola sfiato aria manuale
1
1
1
2
3
4
5
5
4
7
9
8
1
0
10
6
HEAT-EVO
5
SCHEMA DIMENSIONAL
E
SCHEMA FUNZIONALE
Sigla
Descrizion
e
Mc
Mandata centrale termic
a
Rc
Ritorno centrale termica
Mu
Mandata utenza
Ru
Ritorno utenz
a
ACS
Acqua calda sanitari
a
AFS
Acqua fredda sanitari
a
23
