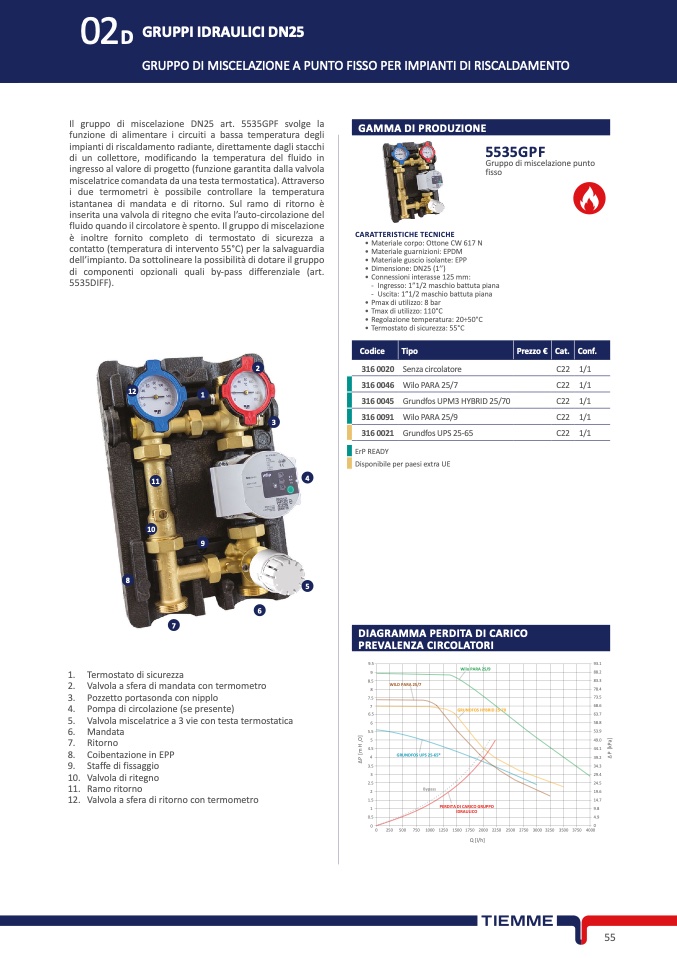

02D
GRUPPI IDRAULICI DN2
5
GRUPPO DI MISCELAZIONE A PUNTO FISSO PER IMPIANTI DI RISCALDAMENTO
Il gruppo di miscelazione DN25 art. 5535GPF svolge la
funzione di alimentare i circuiti a bassa temperatura degli
impianti di riscaldamento radiante, direttamente dagli stacchi
di un collettore, modificando la temperatura del fluido in
ingresso al valore di progetto (funzione garantita dalla valvol
a
miscelatrice comandata da una testa termostatica). Attraverso
i due termometri è possibile controllare la temperatur
a
istantanea di mandata e di ritorno. Sul ramo di ritorno
è
inserita una valvola di ritegno che evita l’auto-circolazione del
fluido quando il circolatore è spento. Il gruppo di miscelazione
è inoltre fornito completo di termostato di sicurezza
a
contatto (temperatura di intervento 55°C) per la salvaguardia
dell’impianto. Da sottolineare la possibilità di dotare il gruppo
di componenti opzionali quali by-pass differenziale (art
.
5535DIFF)
.
2
12
3
GAMMA DI PRODUZION
E
5535GP
F
Gruppo di miscelazione punt
o
fisso
CARATTERISTICHE TECNICH
E
• Materiale corpo: Ottone CW 617 N
• Materiale guarnizioni: EPDM
• Materiale guscio isolante: EPP
• Dimensione: DN25 (1’’)
• Connessioni interasse 125 mm:
-
Ingresso: 1”1/2 maschio battuta piana
-
Uscita: 1”1/2 maschio battuta pian
a
• Pmax di utilizzo: 8 bar
• Tmax di utilizzo: 110°C
• Regolazione temperatura: 20÷50°C
• Termostato di sicurezza: 55°C
Codice
Tipo
ErP READ
Y
Disponibile per paesi extra UE
Prezzo €
Cat.
Conf.
316 0020 Senza circolatore
C22 1/1
316 0046 Wilo PARA 25/7
C22 1/1
1
1
1
10
9
8
7
6
1. Termostato di sicurezza
2.
Valvola a sfera di mandata con termometro
3. Pozzetto portasonda con nipplo
4.
Pompa di circolazione (se presente)
5.
Valvola miscelatrice a 3 vie con testa termostatic
a
6. Mandat
a
7. Ritorn
o
8. Coibentazione in EP
P
9. Staffe di fissaggio
10. Valvola di ritegno
11. Ramo ritorno
12.
Valvola a sfera di ritorno con termometr
o
316 0045 Grundfos UPM3 HYBRID 25/70
C22 1/1
316 0091 Wilo PARA 25/9
C22 1/1
316 0021 Grundfos UPS 25-65
C22 1/1
4
5
DIAGRAMMA PERDITA DI CARICO
PREVALENZA CIRCOLATORI
Δ
P
[
m
H
O
]
2
9.5
9
8.5
8
7.5
7
6.
5
6
5.5
5
4.5
4
3.5
3
2.5
2
1.5
1
0.5
0
Wilo
PARA 25/9
WILO PARA 25/7
GRUNDFOS HYBRID 25-7
0
GRUNDFOS UPS 25-65*
Δ
P
[
k
P
a
]
Bypass
PERDITA DI CARICO GRUPPO
IDRAULIC
O
93.1
88.2
83.3
78.4
73.5
68.6
63.7
58.
8
53.
9
49.
0
44.
1
39.
2
34.
3
29.
4
24.
5
19.
6
14.
7
9.
8
4.
9
0
0
250 500 750 1000 1250 1500 1750 2000 2250 2500 2750 3000
3250 3500 3750 4000
Q [l/h
]
55
