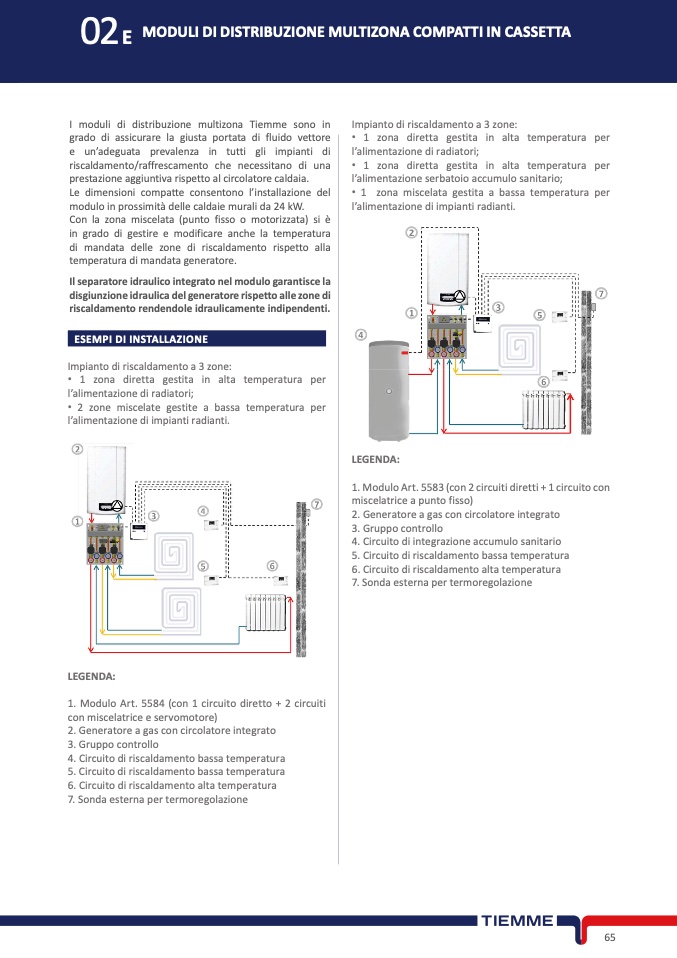

02E MODULI DI DISTRIBUZIONE MULTIZONA COMPATTI IN CASSETTA
I moduli di distribuzione multizona Tiemme sono i
n
grado di assicurare la giusta portata di fluido vettore
e un’adeguata prevalenza in tutti gli impianti d
i
riscaldamento/raffrescamento che necessitano di una
prestazione aggiuntiva rispetto al circolatore caldaia
.
Le dimensioni compatte consentono l’installazione del
modulo in prossimità delle caldaie murali da 24 kW
.
Con la zona miscelata (punto fisso o motorizzata) si
è
in grado di gestire e modificare anche la temperatur
a
di mandata delle zone di riscaldamento rispetto alla
temperatura di mandata generatore.
Il separatore idraulico integrato nel modulo garantisce la
disgiunzione idraulica del generatore rispetto alle zone di
riscaldamento rendendole idraulicamente indipendenti.
Impianto di riscaldamento a 3 zone
:
• 1 zona diretta gestita in alta temperatura pe
r
l’alimentazione di radiatori
;
• 1 zona diretta gestita in alta temperatura pe
r
l’alimentazione serbatoio accumulo sanitario;
• 1 zona miscelata gestita a bassa temperatura per
l’alimentazione di impianti radianti.
ESEMPI DI INSTALLAZION
E
Impianto di riscaldamento a 3 zone:
• 1 zona diretta gestita in alta temperatura pe
r
l’alimentazione di radiatori
;
• 2 zone miscelate gestite a bassa temperatura pe
r
l’alimentazione di impianti radianti
.
20
16
0
LEGENDA
:
1. Modulo Art. 5583 (con 2 circuiti diretti + 1 circuito co
n
miscelatrice a punto fisso
)
2. Generatore a gas con circolatore integrat
o
3. Gruppo controll
o
4. Circuito di integrazione accumulo sanitari
o
5. Circuito di riscaldamento bassa temperatura
6. Circuito di riscaldamento alta temperatur
a
7. Sonda esterna per termoregolazione
LEGENDA
:
1. Modulo Art. 5584 (con 1 circuito diretto + 2 circuiti
con miscelatrice e servomotore)
2. Generatore a gas con circolatore integrato
3. Gruppo controllo
4. Circuito di riscaldamento bassa temperatur
a
5. Circuito di riscaldamento bassa temperatur
a
6. Circuito di riscaldamento alta temperatur
a
7. Sonda esterna per termoregolazion
e
