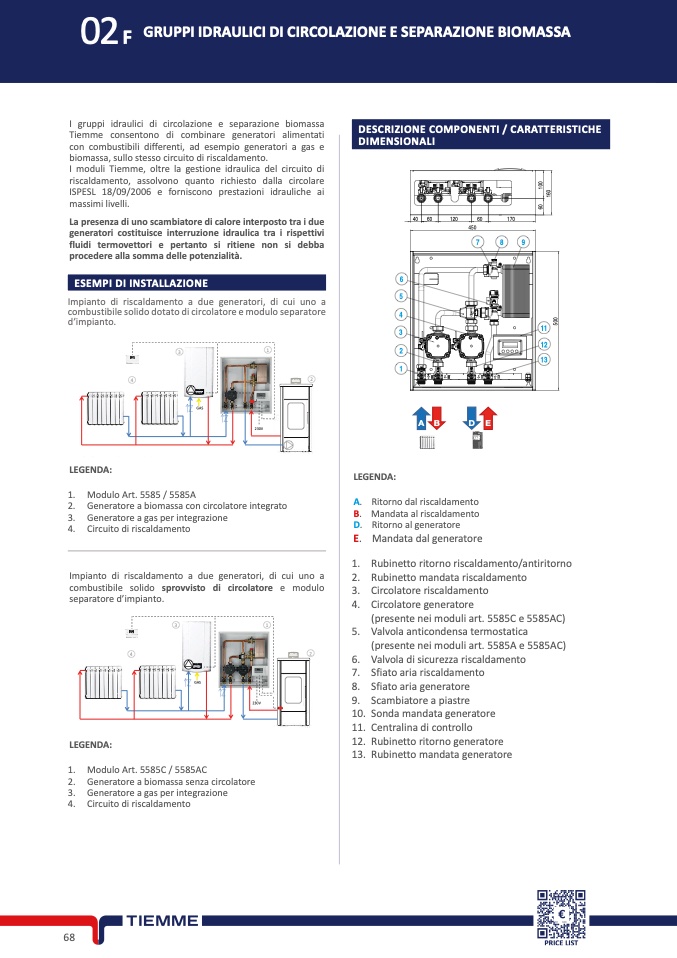

02F
GRUPPI IDRAULICI DI CIRCOLAZIONE E SEPARAZIONE BIOMASSA
I gruppi idraulici di circolazione e separazione biomass
a
Tiemme consentono di combinare generatori alimentati
con combustibili differenti, ad esempio generatori a gas
e
biomassa, sullo stesso circuito di riscaldamento.
I moduli Tiemme, oltre la gestione idraulica del circuito di
riscaldamento, assolvono quanto richiesto dalla circolar
e
ISPESL 18/09/2006 e forniscono prestazioni idrauliche a
i
massimi livelli
.
La presenza di uno scambiatore di calore interposto tra i du
e
generatori costituisce interruzione idraulica tra i rispettiv
i
fluidi termovettori e pertanto si ritiene non si debb
a
procedere alla somma delle potenzialità.
DESCRIZIONE COMPONENTI / CARATTERISTICHE
DIMENSIONALI
1
0
0
1
6
0
6
0
40 60
120
60
170
450
7
8
9
ESEMPI DI INSTALLAZIONE
Impianto di riscaldamento a due generatori, di cui uno
a
combustibile solido dotato di circolatore e modulo separator
e
d’impianto.
1
3
6
5
4
3
2
1
5
0
0
11
12
13
4
2
GAS
A B
D E
230V
1. Modulo separatore NOVABOX mod.11
0
2.
Generatore a biomassa con circolatore integrato
LEGENDA:
1.
2.
3.
Modulo Art. 5585 / 5585
A
Generatore a biomassa con circolatore integrato
Generatore a gas per integrazione
4. Circuito di riscaldamento
Impianto di riscaldamento a due generatori, di cui uno
a
combustibile solido sprovvisto di circolatore e modulo
separatore d’impianto.
3
1
4
2
GAS
230
V
2. Generatore a biomassa senza circolator
e
LEGENDA:
A. Ritorno dal riscaldamento
B. Mandata al riscaldamento
D. Ritorno al generatore
E. Mandata dal generatore
1. Rubinetto ritorno riscaldamento/antiritorn
o
2. Rubinetto mandata riscaldament
o
3. Circolatore riscaldament
o
4. Circolatore generatore
(presente nei moduli art. 5585C e 5585AC)
5. Valvola anticondensa termostatic
a
(presente nei moduli art. 5585A e 5585AC)
6. Valvola di sicurezza riscaldament
o
7. Sfiato aria riscaldament
o
8. Sfiato aria generator
e
9. Scambiatore a piastr
e
10. Sonda mandata generator
e
11. Centralina di controll
o
12. Rubinetto ritorno generator
e
13. Rubinetto mandata generator
e
3.
Generatore a gas per integrazion
e
LEGENDA
:
1.
2.
3.
Modulo Art. 5585C / 5585AC
Generatore a biomassa senza circolatore
Generatore a gas per integrazione
4. Circuito di riscaldamento
68
