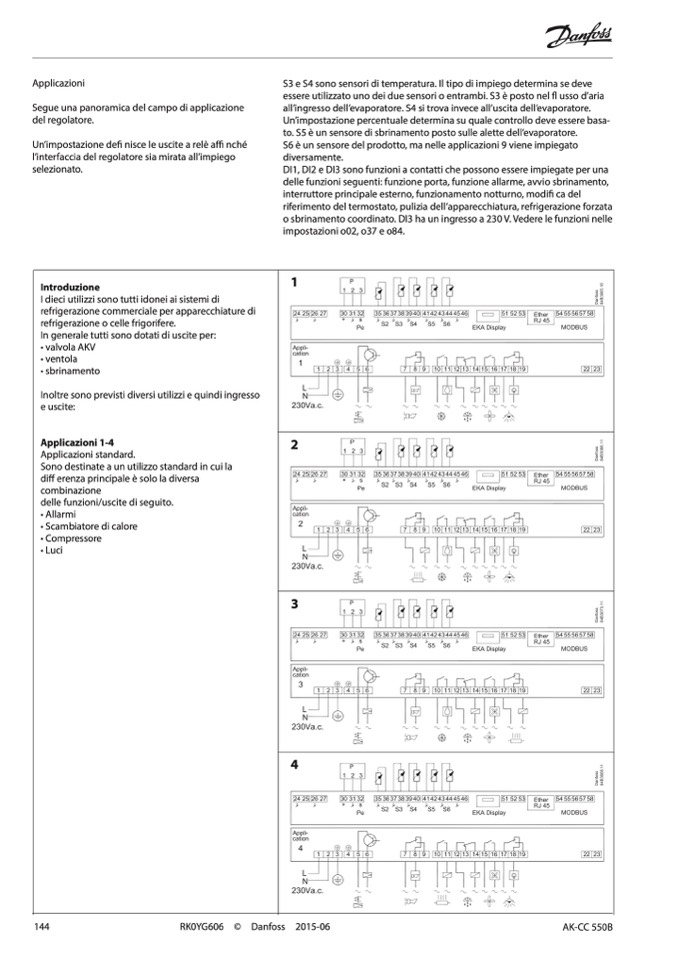

Applicazioni

Segue una panoramica del campo di applicazione

del regolatore.

Un’impostazione defi nisce le uscite a relè affi nché

l’interfaccia del regolatore sia mirata all’impiego

selezionato.

Introduzione

S3 e S4 sono sensori di temperatura. Il tipo di impiego determina se deve

essere utilizzato uno dei due sensori o entrambi. S3 è posto nel fl usso d’aria

all’ingresso dell’evaporatore. S4 si trova invece all’uscita dell’evaporatore.

Un’impostazione percentuale determina su quale controllo deve essere basa-

to. S5 è un sensore di sbrinamento posto sulle alette dell’evaporatore.

S6 è un sensore del prodotto, ma nelle applicazioni 9 viene impiegato

diversamente.

DI1, DI2 e DI3 sono funzioni a contatti che possono essere impiegate per una

delle funzioni seguenti: funzione porta, funzione allarme, avvio sbrinamento,

interruttore principale esterno, funzionamento notturno, modifi ca del

riferimento del termostato, pulizia dell’apparecchiatura, refrigerazione forzata

o sbrinamento coordinato. DI3 ha un ingresso a 230 V. Vedere le funzioni nelle

impostazioni o02, o37 e o84.

1

I dieci utilizzi sono tutti idonei ai sistemi di

refrigerazione commerciale per apparecchiature di

refrigerazione o celle frigorifere.

In generale tutti sono dotati di uscite per:

• valvola AKV

• ventola

• sbrinamento

Inoltre sono previsti diversi utilizzi e quindi ingresso

e uscite:

Applicazioni 1-4

Applicazioni standard.

Sono destinate a un utilizzo standard in cui la

diff erenza principale è solo la diversa

combinazione

delle funzioni/uscite di seguito.

• Allarmi

• Scambiatore di calore

• Compressore

• Luci

2
