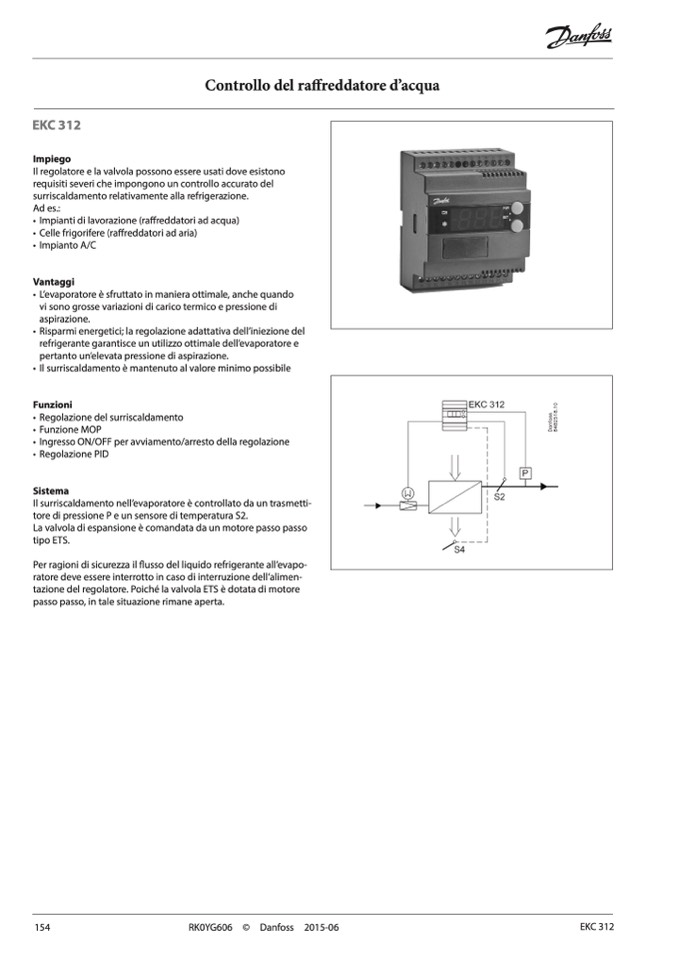

EKC 312

Impiego

Il regolatore e la valvola possono essere usati dove esistono

requisiti severi che impongono un controllo accurato del

surriscaldamento relativamente alla refrigerazione.

Ad es.:

• Impianti di lavorazione (raffreddatori ad acqua)

• Celle frigorifere (raffreddatori ad aria)

• Impianto A/C

Vantaggi

• L’evaporatore è sfruttato in maniera ottimale, anche quando

vi sono grosse variazioni di carico termico e pressione di

aspirazione.

• Risparmi energetici; la regolazione adattativa dell’iniezione del

refrigerante garantisce un utilizzo ottimale dell’evaporatore e

pertanto un’elevata pressione di aspirazione.

• Il surriscaldamento è mantenuto al valore minimo possibile

Funzioni

• Regolazione del surriscaldamento

• Funzione MOP

• Ingresso ON/OFF per avviamento/arresto della regolazione

• Regolazione PID

Sistema

Il surriscaldamento nell’evaporatore è controllato da un trasmetti-

tore di pressione P e un sensore di temperatura S2.

La valvola di espansione è comandata da un motore passo passo

tipo ETS.

Per ragioni di sicurezza il flusso del liquido refrigerante all’evapo-

ratore deve essere interrotto in caso di interruzione dell’alimen-

tazione del regolatore. Poiché la valvola ETS è dotata di motore

passo passo, in tale situazione rimane aperta.

Controllo del raffreddatore d’acqua

154

RK0YG606 © Danfoss 2015-06

EKC 312
