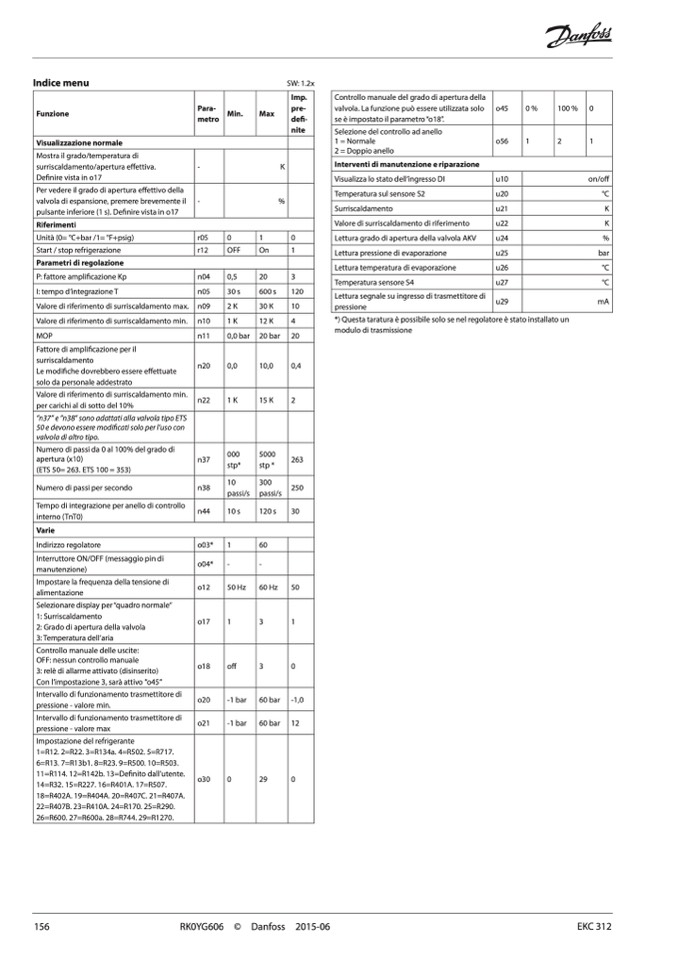

Indice menu
SW: 1.2x
Funzione
Para-
metro
Min.
Max
Imp.
pre-
defi-
nite
Visualizzazione normale
Mostra il grado/temperatura di
surriscaldamento/apertura effettiva.
Definire vista in o17
-
K
Per vedere il grado di apertura effettivo della
valvola di espansione, premere brevemente il
pulsante inferiore (1 s). Definire vista in o17
-
%
Riferimenti
Unità (0= °C+bar /1= °F+psig)
r05
0
1
0
Start / stop refrigerazione
r12
OFF
On
1
Parametri di regolazione
P: fattore amplificazione Kp
n04
0,5
20
3
I: tempo d’integrazione T
n05
30 s
600 s
120
Valore di riferimento di surriscaldamento max.
n09
2K
30 K
10
Valore di riferimento di surriscaldamento min.
n10
1K
12 K
4
MOP
n11
0,0 bar
20 bar
20
Fattore di amplificazione per il
surriscaldamento
Le modifiche dovrebbero essere effettuate
solo da personale addestrato
n20
0,0
10,0
0,4
Valore di riferimento di surriscaldamento min.
per carichi al di sotto del 10%
n22
1K
15 K
2
”n37” e ”n38” sono adattati alla valvola tipo ETS
50 e devono essere modificati solo per l’uso con
valvola di altro tipo.
Numero di passi da 0 al 100% del grado di
apertura (x10)
(ETS 50= 263. ETS 100 = 353)
n37
000
stp*
5000
stp *
263
Numero di passi per secondo
n38
10
passi/s
300
passi/s
250
Tempo di integrazione per anello di controllo
interno (TnT0)
n44
10 s
120 s
30
Varie
Indirizzo regolatore
o03*
1
60
Interruttore ON/OFF (messaggio pin di
manutenzione)
o04*
-
-
Impostare la frequenza della tensione di
alimentazione
o12
50 Hz
60 Hz
50
Selezionare display per “quadro normale”
1: Surriscaldamento
2: Grado di apertura della valvola
3: Temperatura dell’aria
o17
1
3
1
Controllo manuale delle uscite:
OFF: nessun controllo manuale
3: relè di allarme attivato (disinserito)
Con l’impostazione 3, sarà attivo ”o45”
o18
off
3
0
Intervallo di funzionamento trasmettitore di
pressione - valore min.
o20
-1 bar
60 bar
-1,0
Intervallo di funzionamento trasmettitore di
pressione - valore max
o21
-1 bar
60 bar
12
Impostazione del refrigerante
1=R12. 2=R22. 3=R134a. 4=R502. 5=R717.
6=R13. 7=R13b1. 8=R23. 9=R500. 10=R503.
11=R114. 12=R142b. 13=Definito dall’utente.
14=R32. 15=R227. 16=R401A. 17=R507.
18=R402A. 19=R404A. 20=R407C. 21=R407A.
22=R407B. 23=R410A. 24=R170. 25=R290.
26=R600. 27=R600a. 28=R744. 29=R1270.
o30
0
29
0
Controllo manuale del grado di apertura della
valvola. La funzione può essere utilizzata solo
se è impostato il parametro “o18”.
o45
0%
100 %
0
Selezione del controllo ad anello
1 = Normale
2 = Doppio anello
o56
1
2
1
Interventi di manutenzione e riparazione
Visualizza lo stato dell’ingresso DI
u10
on/off
Temperatura sul sensore S2
u20
°C
Surriscaldamento
u21
K
Valore di surriscaldamento di riferimento
u22
K
Lettura grado di apertura della valvola AKV
u24
%
Lettura pressione di evaporazione
u25
bar
Lettura temperatura di evaporazione
u26
°C
Temperatura sensore S4
u27
°C
Lettura segnale su ingresso di trasmettitore di
pressione
u29
mA
*) Questa taratura è possibile solo se nel regolatore è stato installato un
modulo di trasmissione
156
RK0YG606 © Danfoss 2015-06
EKC 312
