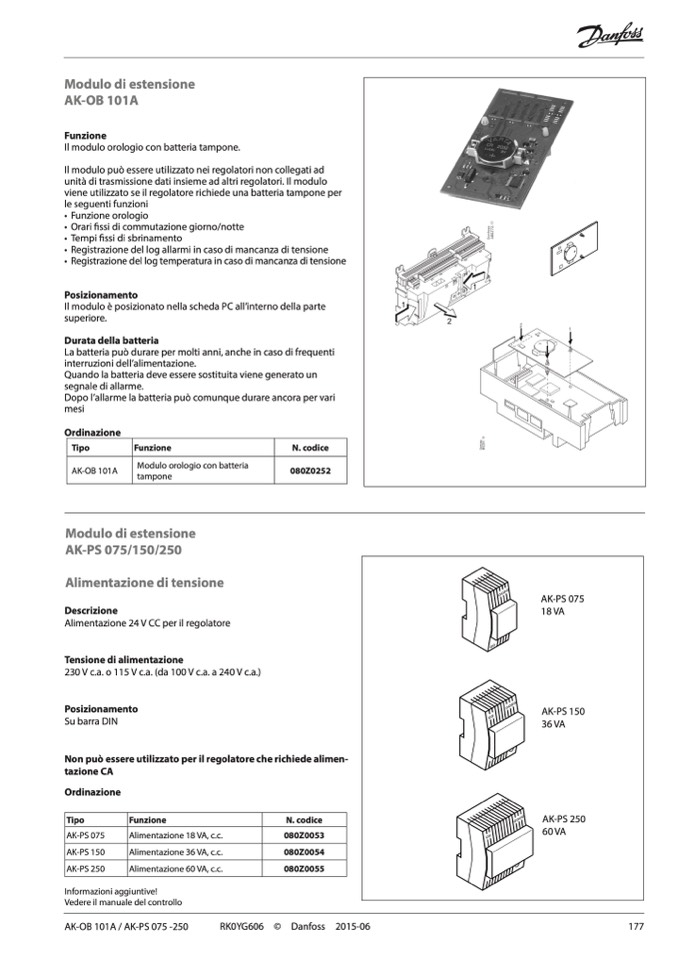

Modulo di estensione
AK-OB 101A
Funzione
Il modulo orologio con batteria tampone.
Il modulo può essere utilizzato nei regolatori non collegati ad
unità di trasmissione dati insieme ad altri regolatori. Il modulo
viene utilizzato se il regolatore richiede una batteria tampone per
le seguenti funzioni
• Funzione orologio
• Orari fissi di commutazione giorno/notte
• Tempi fissi di sbrinamento
• Registrazione del log allarmi in caso di mancanza di tensione
• Registrazione del log temperatura in caso di mancanza di tensione
Posizionamento
Il modulo è posizionato nella scheda PC all’interno della parte
superiore.
Durata della batteria
La batteria può durare per molti anni, anche in caso di frequenti
interruzioni dell’alimentazione.
Quando la batteria deve essere sostituita viene generato un
segnale di allarme.
Dopo l’allarme la batteria può comunque durare ancora per vari
mesi
Ordinazione
Tipo
Funzione
AK-OB 101A
Modulo orologio con batteria
tampone
Modulo di estensione
AK-PS 075/150/250
Alimentazione di tensione
Descrizione
Alimentazione 24 V CC per il regolatore
Tensione di alimentazione
230 V c.a. o 115 V c.a. (da 100 V c.a. a 240 V c.a.)
Posizionamento
Su barra DIN
N. codice
080Z0252
Non può essere utilizzato per il regolatore che richiede alimen-
tazione CA
AK-PS 075
18 VA
AK-PS 150
36 VA
AK-PS 250
60 VA
Ordinazione
Tipo
AK-PS 075
AK-PS 150
AK-PS 250
Funzione
Alimentazione 18 VA, c.c.
Alimentazione 36 VA, c.c.
Alimentazione 60 VA, c.c.
N. codice
080Z0053
080Z0054
080Z0055
Informazioni aggiuntive!
Vedere il manuale del controllo
AK-OB 101A / AK-PS 075 -250
RK0YG606
©
Danfoss 2015-06
177
