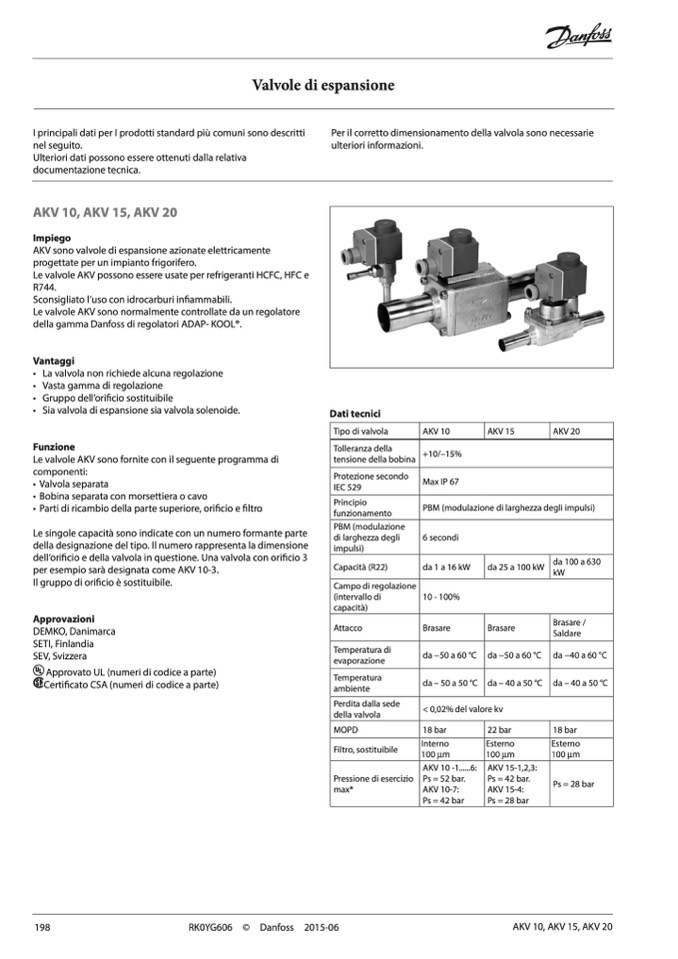

Valvole di espansione
I principali dati per I prodotti standard più comuni sono descritti
nel seguito.
Ulteriori dati possono essere ottenuti dalla relativa
documentazione tecnica.
AKV 10, AKV 15, AKV 20
Impiego
AKV sono valvole di espansione azionate elettricamente
progettate per un impianto frigorifero.
Le valvole AKV possono essere usate per refrigeranti HCFC, HFC e
R744.
Sconsigliato l’uso con idrocarburi infiammabili.
Le valvole AKV sono normalmente controllate da un regolatore
della gamma Danfoss di regolatori ADAP- KOOL®.
Vantaggi
• La valvola non richiede alcuna regolazione
• Vasta gamma di regolazione
• Gruppo dell’orificio sostituibile
• Sia valvola di espansione sia valvola solenoide.
Funzione
Le valvole AKV sono fornite con il seguente programma di
componenti:
• Valvola separata
• Bobina separata con morsettiera o cavo
• Parti di ricambio della parte superiore, orificio e filtro
Le singole capacit
à sono indicate con un numero formante parte
della designazione del tipo. Il numero rappresenta la dimensione
dell’orificio e della valvola in questione. Una valvola con orificio 3
per esempio sarà designata come AKV 10-3.
Il gruppo di orificio
è sostituibile.
Approvazioni
DEMKO, Danimarca
SETI, Finlandia
SEV, Svizzera
S
Approvato UL (numeri di codice a parte)
A
Certificato CSA (numeri di codice a parte)
Per il corretto dimensionamento della valvola sono necessarie
ulteriori informazioni.
Dati tecnici
Tipo di valvola
AKV 10
AKV 15
AKV 20
Tolleranza della
tensione della bobina
+10/–15%
Protezione secondo
IEC 529
Max IP 67
Principio
funzionamento
PBM (modulazione di larghezza degli impulsi)
PBM (modulazione
di larghezza degli
impulsi)
6 secondi
Capacità (R22)
da 1 a 16 kW
da 25 a 100 kW
da 100 a 630
kW
Campo di regolazione
(intervallo di
capacità)
10 - 100%
Attacco
Brasare
Brasare
Brasare /
Saldare
Temperatura di
evaporazione
da −50 a 60 °C
da −50 a 60 °C
da −40 a 60 °C
Temperatura
ambiente
da – 50 a 50 °C
da – 40 a 50 °C
da – 40 a 50 °C
Perdita dalla sede
della valvola
< 0,02% del valore kv
MOPD
18 bar
22 bar
18 bar
Filtro, sostituibile
Interno
100 mm
Esterno
100 mm
Esterno
100 mm
Pressione di esercizio
max*
AKV 10 -1......6:
Ps = 52 bar.
AKV 10-7:
Ps = 42 bar
AKV 15-1,2,3:
Ps = 42 bar.
AKV 15-4:
Ps = 28 bar
Ps = 28 bar
198
RK0YG606
© Danfoss 2015-06
AKV 10, AKV 15, AKV 20
