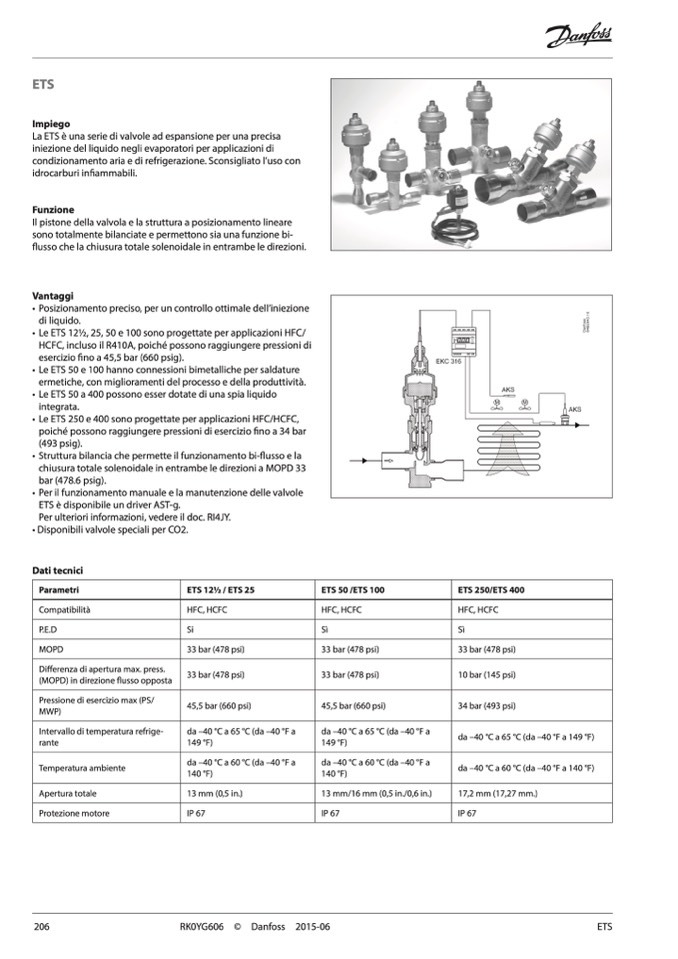

ETS
Impiego
La ETS è una serie di valvole ad espansione per una precisa
iniezione del liquido negli evaporatori per applicazioni di
condizionamento aria e di refrigerazione. Sconsigliato l’uso con
idrocarburi infiammabili.
Funzione
Il pistone della valvola e la struttura a posizionamento lineare
sono totalmente bilanciate e permettono sia una funzione bi-
flusso che la chiusura totale solenoidale in entrambe le direzioni.
Vantaggi
• Posizionamento preciso, per un controllo ottimale dell’iniezione
di liquido.
• Le ETS 121⁄2, 25, 50 e 100 sono progettate per applicazioni HFC/
HCFC, incluso il R410A, poiché possono raggiungere pressioni di
esercizio fino a 45,5 bar (660 psig).
• Le ETS 50 e 100 hanno connessioni bimetalliche per saldature
ermetiche, con miglioramenti del processo e della produttività.
• Le ETS 50 a 400 possono esser dotate di una spia liquido
integrata.
• Le ETS 250 e 400 sono progettate per applicazioni HFC/HCFC,
poiché possono raggiungere pressioni di esercizio
fino a 34 bar
(493 psig).
• Struttura bilancia che permette il funzionamento bi-flusso e la
chiusura totale solenoidale in entrambe le direzioni a MOPD 33
bar (478.6 psig).
• Per il funzionamento manuale e la manutenzione delle valvole
ETS è disponibile un driver AST-g.
Per ulteriori informazioni, vedere il doc. RI4JY.
• Disponibili valvole speciali per CO2.
Dati tecnici
Parametri
Compatibilità
P.E.D
MOPD
Differenza di apertura max. press.
(MOPD) in direzione flusso opposta
Pressione di esercizio max (PS/
MWP)
Intervallo di temperatura refrige-
rante
Temperatura ambiente
Apertura totale
Protezione motore
ETS 121⁄2 / ETS 25
HFC, HCFC
Si
33 bar (478 psi)
33 bar (478 psi)
45,5 bar (660 psi)
da –40 °C a 65 °C (da –40 °F a
149 °F)
da –40 °C a 60 °C (da –40 °F a
140 °F)
13 mm (0,5 in.)
IP 67
ETS 50 /ETS 100
HFC, HCFC
Sì
33 bar (478 psi)
33 bar (478 psi)
45,5 bar (660 psi)
da –40 °C a 65 °C (da –40 °F a
149 °F)
da –40 °C a 60 °C (da –40 °F a
140 °F)
13 mm/16 mm (0,5 in./0,6 in.)
IP 67
ETS 250/ETS 400
HFC, HCFC
Sì
33 bar (478 psi)
10 bar (145 psi)
34 bar (493 psi)
da –40 °C a 65 °C (da –40 °F a 149 °F)
da –40 °C a 60 °C (da –40 °F a 140 °F)
17,2 mm (17,27 mm.)
IP 67
