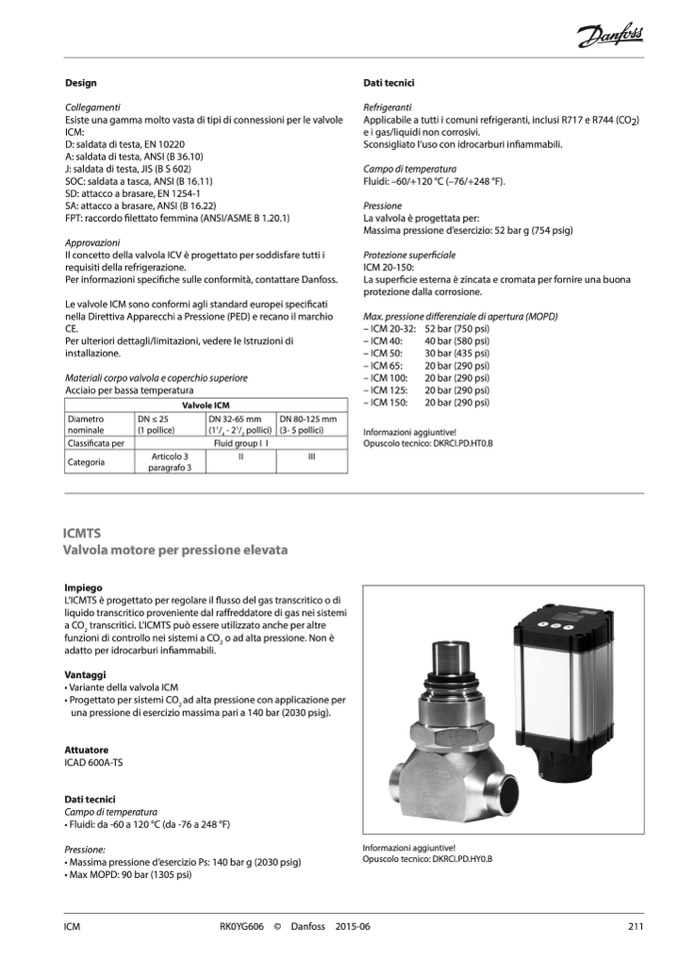

Design
Collegamenti
Esiste una gamma molto vasta di tipi di connessioni per le valvole
ICM:
D: saldata di testa, EN 10220
A: saldata di testa, ANSI (B 36.10)
J: saldata di testa, JIS (B S 602)
SOC: saldata a tasca, ANSI (B 16.11)
SD: attacco a brasare, EN 1254-1
SA: attacco a brasare, ANSI (B 16.22)
FPT: raccordo filettato femmina (ANSI/ASME B 1.20.1)
Approvazioni
Il concetto della valvola ICV è progettato per soddisfare tutti i
requisiti della refrigerazione.
Per informazioni specifiche sulle conformità, contattare Danfoss.
Le valvole ICM sono conformi agli standard europei specificati
nella Direttiva Apparecchi a Pressione (PED) e recano il marchio
CE.
Per ulteriori dettagli/limitazioni, vedere le Istruzioni di
installazione.
Materiali corpo valvola e coperchio superiore
Acciaio per bassa temperatura
ICMTS
Valvola motore per pressione elevata
Impiego
L’ICMTS è progettato per regolare il flusso del gas transcritico o di
liquido transcritico proveniente dal raffreddatore di gas nei sistemi
a CO
2
transcritici. L’ICMTS può essere utilizzato anche per altre
funzioni di controllo nei sistemi a CO
2
o ad alta pressione. Non è
adatto per idrocarburi infiammabili.
Vantaggi
• Variante della valvola ICM
• Progettato per sistemi CO
2
ad alta pressione con applicazione per
una pressione di esercizio massima pari a 140 bar (2030 psig).
Attuatore
ICAD 600A-TS
Dati tecnici
Campo di temperatura
• Fluidi: da -60 a 120 °C (da -76 a 248 °F)
Pressione:
• Massima pressione d’esercizio Ps: 140 bar g (2030 psig)
• Max MOPD: 90 bar (1305 psi)
Dati tecnici
Refrigeranti
Applicabile a tutti i comuni refrigeranti, inclusi R717 e R744 (CO2)
e i gas/liquidi non corrosivi.
Sconsigliato l’uso con idrocarburi infiammabili.
Campo di temperatura
Fluidi: –60/+120 °C (–76/+248 °F).
Pressione
La valvola è progettata per:
Massima pressione d’esercizio: 52 bar g (754 psig)
Protezione superficiale
ICM 20-150:
La superficie esterna è zincata e cromata per fornire una buona
protezione dalla corrosione.
Max. pressione differenziale di apertura (MOPD)
– ICM 20-32:
– ICM 40:
– ICM 50:
– ICM 65:
– ICM 100:
– ICM 125:
– ICM 150:
52 bar (750 psi)
40 bar (580 psi)
30 bar (435 psi)
20 bar (290 psi)
20 bar (290 psi)
20 bar (290 psi)
20 bar (290 psi)
Valvole ICM
Diametro
nominale
DN ≤ 25
(1 pollice)
DN 32-65 mm
(1
1
/
4
- 2
1
/
2
pollici)
DN 80-125 mm
(3- 5 pollici)
Classificata per
Fluid group I I
Categoria
Articolo 3
paragrafo 3
II
III
Informazioni aggiuntive!
Opuscolo tecnico: DKRCI.PD.HT0.B
Informazioni aggiuntive!
Opuscolo tecnico: DKRCI.PD.HY0.B
ICM
RK0YG606 © Danfoss 2015-06
211
