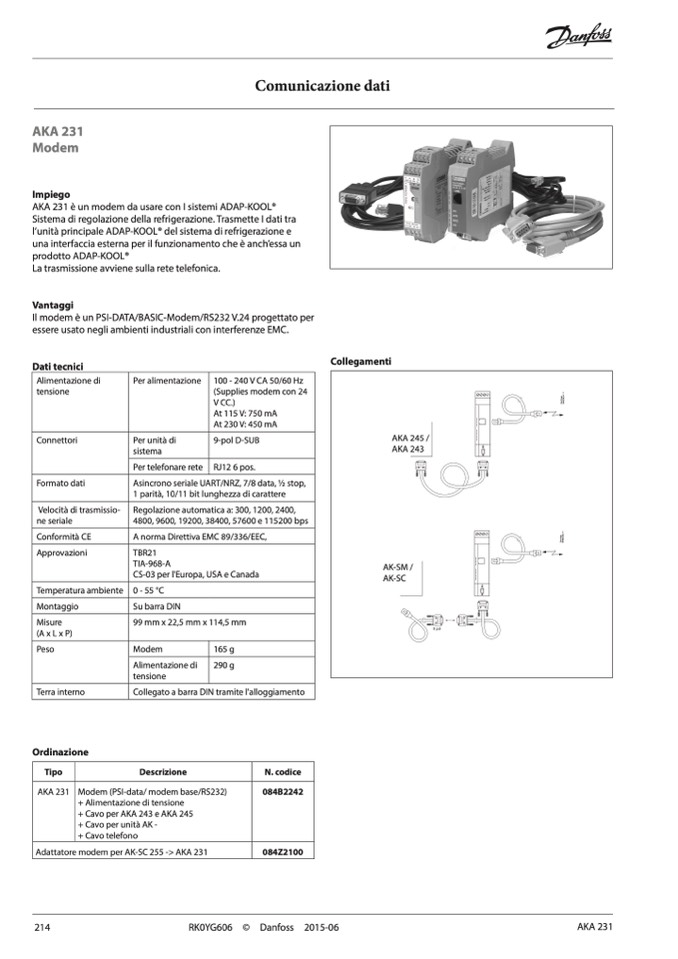

AKA 231

Modem

Impiego

AKA 231 è un modem da usare con I sistemi ADAP-KOOL®

Sistema di regolazione della refrigerazione. Trasmette I dati tra

l’unità principale ADAP-KOOL® del sistema di refrigerazione e

una interfaccia esterna per il funzionamento che è anch’essa un

prodotto ADAP-KOOL®

La trasmissione avviene sulla rete telefonica.

Vantaggi

Il modem è un PSI-DATA/BASIC-Modem/RS232 V.24 progettato per

essere usato negli ambienti industriali con interferenze EMC.

Dati tecnici

Alimentazione di

tensione

Connettori

Formato dati

Velocità di trasmissio-

ne seriale

Conformità CE

Approvazioni

Temperatura ambiente

Montaggio

Misure

(A x L x P)

Peso

Terra interno

Ordinazione

Tipo

AKA 231

Per alimentazione

Per unità di

sistema

Per telefonare rete

100 - 240 V CA 50/60 Hz

(Supplies modem con 24

V CC.)

At 115 V: 750 mA

At 230 V: 450 mA

9-pol D-SUB

RJ12 6 pos.

Collegamenti

AKA 245 /

AKA 243

AK-SM /

AK-SC

+ Cavo telefono

Adattatore modem per AK-SC 255 -> AKA 231

Asincrono seriale UART/NRZ, 7/8 data, 1⁄2 stop,

1 parità, 10/11 bit lunghezza di carattere

Regolazione automatica a: 300, 1200, 2400,

4800, 9600, 19200, 38400, 57600 e 115200 bps

A norma Direttiva EMC 89/336/EEC,

TBR21

TIA-968-A

CS-03 per l'Europa, USA e Canada

0 - 55 °C

Su barra DIN

99 mm x 22,5 mm x 114,5 mm

Modem

165 g

Alimentazione di

290 g

tensione

Collegato a barra DIN tramite l'alloggiamento

Descrizione

Modem (PSI-data/ modem base/RS232)

+ Alimentazione di tensione

+ Cavo per AKA 243 e AKA 245

+ Cavo per unità AK -

N. codice

084B2242

084Z2100

214

RK0YG606

©

Danfoss 2015-06

AKA 231

Comunicazione dati
