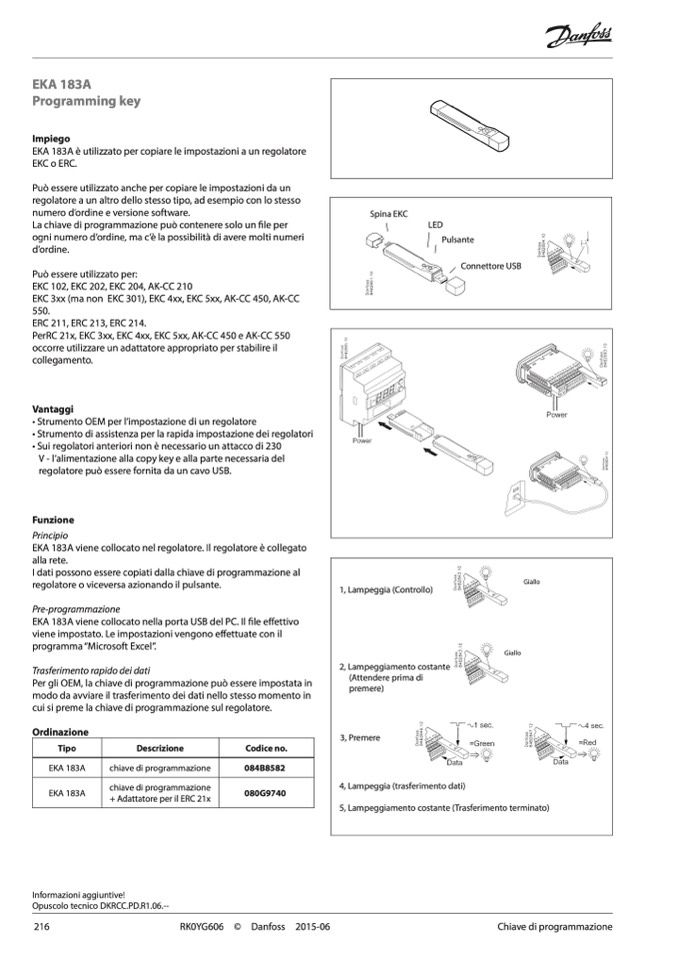

EKA 183A
Programming key
Impiego
EKA 183A è utilizzato per copiare le impostazioni a un regolatore
EKC o ERC.
Può essere utilizzato anche per copiare le impostazioni da un
regolatore a un altro dello stesso tipo, ad esempio con lo stesso
numero d’ordine e versione software.
La chiave di programmazione può contenere solo un file per
ogni numero d’ordine, ma c’è la possibilità di avere molti numeri
d’ordine.
Può essere utilizzato per:
EKC 102, EKC 202, EKC 204, AK-CC 210
EKC 3xx (ma non EKC 301), EKC 4xx, EKC 5xx, AK-CC 450, AK-CC
550.
ERC 211, ERC 213, ERC 214.
PerRC 21x, EKC 3xx, EKC 4xx, EKC 5xx, AK-CC 450 e AK-CC 550
occorre utilizzare un adattatore appropriato per stabilire il
collegamento.
Vantaggi
• Strumento OEM per l’impostazione di un regolatore
• Strumento di assistenza per la rapida impostazione dei regolatori
• Sui regolatori anteriori non è necessario un attacco di 230
V - l’alimentazione alla copy key e alla parte necessaria del
regolatore può essere fornita da un cavo USB.
Funzione
Principio
EKA 183A viene collocato nel regolatore. Il regolatore è collegato
alla rete.
I dati possono essere copiati dalla chiave di programmazione al
regolatore o viceversa azionando il pulsante.
Pre-programmazione
EKA 183A viene collocato nella porta USB del PC. Il
file effettivo
viene impostato. Le impostazioni vengono effettuate con il
programma “Microsoft Excel”.
Trasferimento rapido dei dati
Per gli OEM, la chiave di programmazione può essere impostata in
modo da avviare il trasferimento dei dati nello stesso momento in
cui si preme la chiave di programmazione sul regolatore.
Spina EKC
LED
Ordinazione
Tipo
EKA 183A
EKA 183A
Descrizione
chiave di programmazione
chiave di programmazione
+ Adattatore per il ERC 21x
Codice no.
084B8582
080G9740
4, Lampeggia (trasferimento dati)
5, Lampeggiamento costante (Trasferimento terminato)
Informazioni aggiuntive!
Opuscolo tecnico DKRCC.PD.R1.06.--
216
RK0YG606
© Danfoss
2015-06
Chiave di programmazione
1, Lampeggia (Controllo)
2, Lampeggiamento costante
(Attendere prima di
premere)
3, Premere
Giallo
Giallo
Pulsante
Connettore USB
