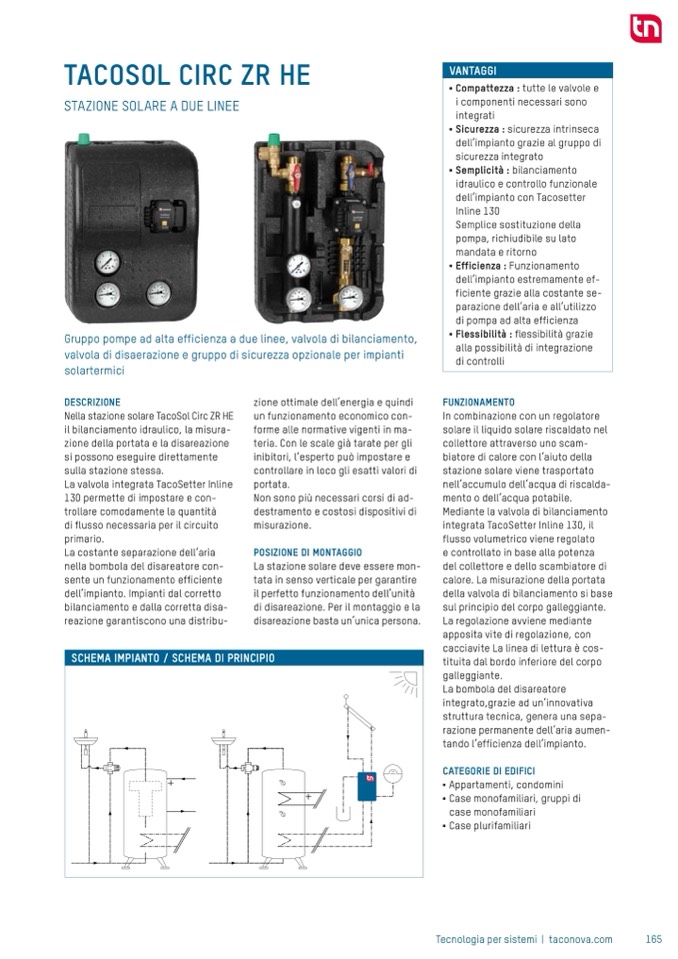

TACOSOL CIRC ZR HE
STAZIONE SOLARE A DUE LINEE
Gruppo pompe ad alta efficienza a due linee, valvola di bilanciamento,
valvola di disaerazione e gruppo di sicurezza opzionale per impianti
solartermici
VANTAGGI
■
Compattezza : tutte le valvole e
i componenti necessari sono
integrati
■
Sicurezza : sicurezza intrinseca
dell‘impianto grazie al gruppo di
sicurezza integrato
■
Semplicità : bilanciamento
idraulico e controllo funzionale
dell‘impianto con Tacosetter
Inline 130
Semplice sostituzione della
pompa, richiudibile su lato
mandata e ritorno
■
Efficienza : Funzionamento
dell‘impianto estremamente ef-
ficiente grazie alla costante se-
parazione dell‘aria e all‘utilizzo
di pompa ad alta efficienza
■
Flessibilità : flessibilità grazie
alla possibilità di integrazione
di controlli
FUNZIONAMENTO
In combinazione con un regolatore
solare il liquido solare riscaldato nel
collettore attraverso uno scam-
biatore di calore con l‘aiuto della
stazione solare viene trasportato
nell‘accumulo dell‘acqua di riscalda-
mento o dell‘acqua potabile.
Mediante la valvola di bilanciamento
integrata TacoSetter Inline 130, il
flusso volumetrico viene regolato
e controllato in base alla potenza
del collettore e dello scambiatore di
calore. La misurazione della portata
della valvola di bilanciamento si base
sul principio del corpo galleggiante.
La regolazione avviene mediante
apposita vite di regolazione, con
cacciavite La linea di lettura è cos-
tituita dal bordo inferiore del corpo
galleggiante.
La bombola del disareatore
integrato,grazie ad un‘innovativa
struttura tecnica, genera una sepa-
razione permanente dell‘aria aumen-
tando l‘efficienza dell‘impianto.
CATEGORIE DI EDIFICI
Appartamenti, condomini
■
Case monofamiliari, gruppi di
case monofamiliari
■
Case plurifamiliari
DESCRIZIONE
Nella stazione solare TacoSol Circ ZR HE
il bilanciamento idraulico, la misura-
zione della portata e la disareazione
si possono eseguire direttamente
sulla stazione stessa.
La valvola integrata TacoSetter Inline
130 permette di impostare e con-
trollare comodamente la quantità
di flusso necessaria per il circuito
primario.
La costante separazione dell‘aria
nella bombola del disareatore con-
sente un funzionamento efficiente
dell‘impianto. Impianti dal corretto
bilanciamento e dalla corretta disa-
reazione garantiscono una distribu-
zione ottimale dell’energia e quindi
un funzionamento economico con-
forme alle normative vigenti in ma-
teria. Con le scale già tarate per gli
inibitori, l‘esperto può impostare e
controllare in loco gli esatti valori di
portata.
Non sono più necessari corsi di ad-
destramento e costosi dispositivi di
misurazione.
POSIZIONE DI MONTAGGIO
La stazione solare deve essere mon-
tata in senso verticale per garantire
il perfetto funzionamento dell‘unità
di disareazione. Per il montaggio e la
disareazione basta un’unica persona.
T
e
c
n
o
l
o
g
i
a
p
e
r
s
i
s
t
e
m
i
SCHEMA IMPIANTO / SCHEMA DI PRINCIPIO
T
T
■
Tecnologia per sistemi | taconova.com
165
