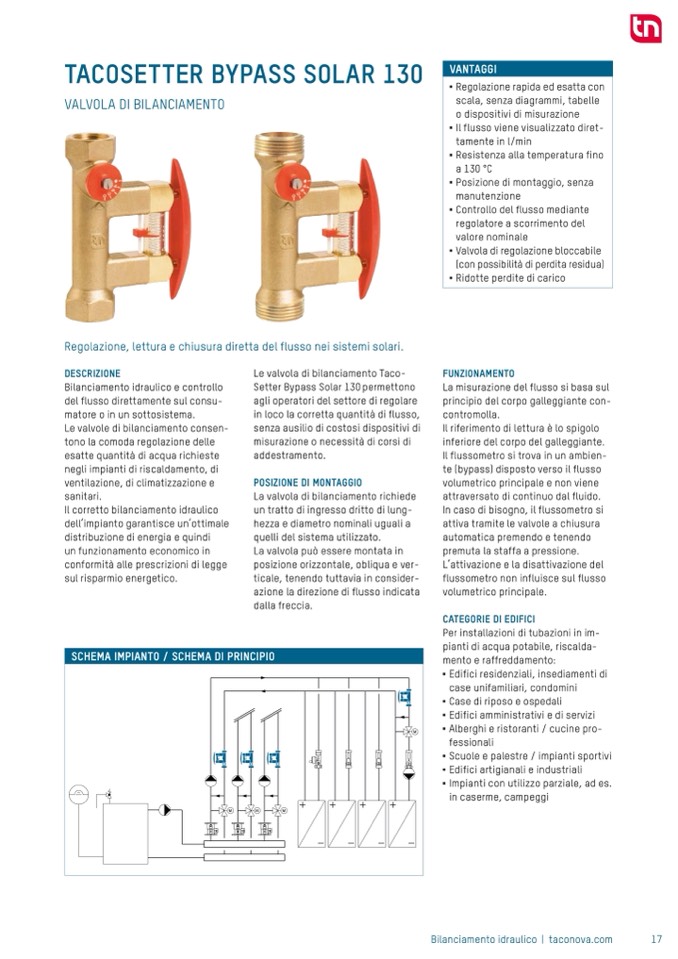

Regolazione, lettura e chiusura diretta del flusso nei sistemi solari.
■
Regolazione rapida ed esatta con
scala, senza diagrammi, tabelle
o dispositivi di misurazione
■
Il flusso viene visualizzato diret-
tamente in l/min
■
Resistenza alla temperatura fino
a 130 °C
■
Posizione di montaggio, senza
manutenzione
■
Controllo del flusso mediante
regolatore a scorrimento del
valore nominale
■
Valvola di regolazione bloccabile
(con possibilità di perdita residua)
■
Ridotte perdite di carico
FUNZIONAMENTO
La misurazione del flusso si basa sul
principio del corpo galleggiante con-
contromolla.
Il riferimento di lettura è lo spigolo
inferiore del corpo del galleggiante.
Il flussometro si trova in un ambien-
te (bypass) disposto verso il flusso
volumetrico principale e non viene
attraversato di continuo dal fluido.
In caso di bisogno, il flussometro si
attiva tramite le valvole a chiusura
automatica premendo e tenendo
premuta la staffa a pressione.
L’attivazione e la disattivazione del
flussometro non influisce sul flusso
volumetrico principale.
CATEGORIE DI EDIFICI
Per installazioni di tubazioni in im-
pianti di acqua potabile, riscalda-
mento e raffreddamento:
■
Edifici residenziali, insediamenti di
case unifamiliari, condomini
■
Case di riposo e ospedali
■
Edifici amministrativi e di servizi
■
Alberghi e ristoranti / cucine pro-
fessionali
■
Scuole e palestre / impianti sportivi
■
Edifici artigianali e industriali
■
Impianti con utilizzo parziale, ad es.
in caserme, campeggi
B
i
l
a
n
c
i
a
m
e
n
t
o
i
d
r
a
u
l
i
c
o
DESCRIZIONE
Bilanciamento idraulico e controllo
del flusso direttamente sul consu-
matore o in un sottosistema.
Le valvole di bilanciamento consen-
tono la comoda regolazione delle
esatte quantità di acqua richieste
negli impianti di riscaldamento, di
ventilazione, di climatizzazione e
sanitari.
Il corretto bilanciamento idraulico
dell’impianto garantisce un’ottimale
distribuzione di energia e quindi
un funzionamento economico in
conformità alle prescrizioni di legge
sul risparmio energetico.
Le valvola di bilanciamento Taco-
Setter Bypass Solar 130 permettono
agli operatori del settore di regolare
in loco la corretta quantità di flusso,
senza ausilio di costosi dispositivi di
misurazione o necessità di corsi di
addestramento.
POSIZIONE DI MONTAGGIO
La valvola di bilanciamento richiede
un tratto di ingresso dritto di lung-
hezza e diametro nominali uguali a
quelli del sistema utilizzato.
La valvola può essere montata in
posizione orizzontale, obliqua e ver-
ticale, tenendo tuttavia in consider-
azione la direzione di flusso indicata
dalla freccia.
M
M
M
M
