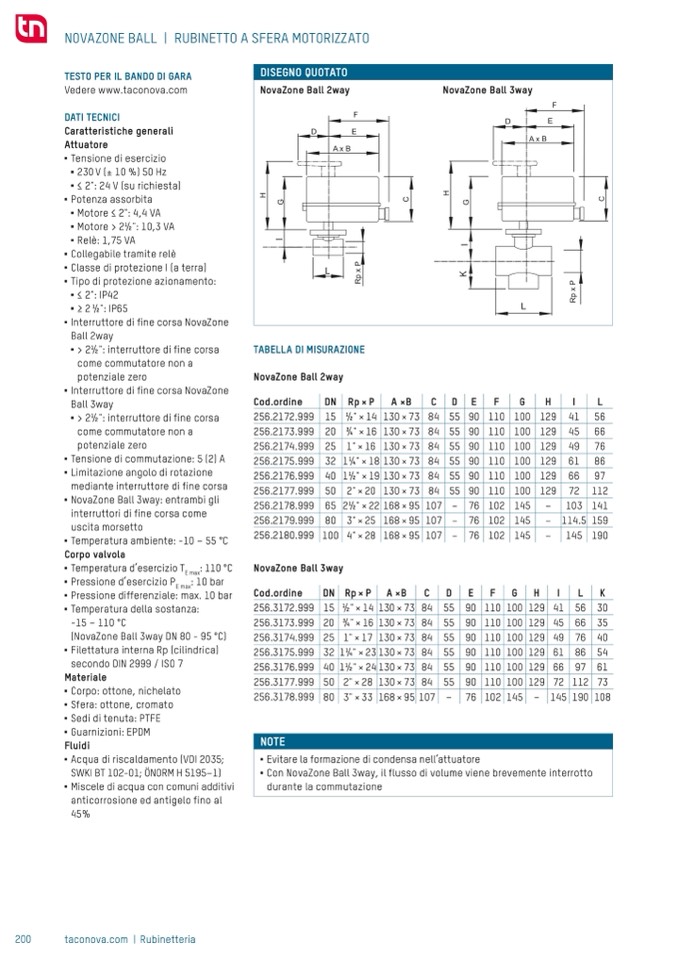

NOVAZONE BALL | RUBINETTO A SFERA MOTORIZZATO
DISEGNO QUOTATO
NovaZone Ball 2way
NovaZone Ball 3way
TESTO PER IL BANDO DI GARA
Vedere www.taconova.com
DATI TECNICI
Caratteristiche generali
Attuatore
■
Tensione di esercizio
■
230V(±10%)50Hz
■
≤ 2": 24 V (su richiesta)
■
Potenza assorbita
■
Motore ≤ 2": 4,4 VA
■
Motore > 21⁄2": 10,3 VA
■
Relè: 1,75 VA
■
Collegabile tramite relè
■
Classe di protezione I (a terra)
■
Tipo di protezione azionamento:
■
≤ 2": IP42
■
≥21⁄2":IP65
■
Interruttore di fine corsa NovaZone
Ball 2way
■
> 21⁄2": interruttore di fine corsa
come commutatore non a
potenziale zero
■
Interruttore di fine corsa NovaZone
Ball 3way
■
> 21⁄2": interruttore di fine corsa
come commutatore non a
potenziale zero
■
Tensione di commutazione: 5 (2) A
■
Limitazione angolo di rotazione
mediante interruttore di fine corsa
■
NovaZone Ball 3way: entrambi gli
interruttori di fine corsa come
uscita morsetto
■
Temperatura ambiente: 10 – 55 °C
Corpo valvola
■
Temperatura d’esercizio T
E max
: 110 °C
■
Pressione d’esercizio P
E max
: 10 bar
■
Pressione differenziale: max. 10 bar
■
Temperatura della sostanza:
15–110°C
(NovaZone Ball 3way DN 80 95 °C)
■
Filettatura interna Rp (cilindrica)
secondo DIN 2999 / ISO 7
Materiale
■
Corpo: ottone, nichelato
■
Sfera: ottone, cromato
■
Sedi di tenuta: PTFE
■
Guarnizioni: EPDM
Fluidi
■
Acqua di riscaldamento (VDI 2035;
SWKI BT 10201; ÖNORM H 5195–1)
■
Miscele di acqua con comuni additivi
anticorrosione ed antigelo fino al
45%
TABELLA DI MISURAZIONE
NovaZone Ball 2way
Cod.ordine
DN Rp×P
A×B
C D E
F
G
H
I
L
15
1⁄2"×14
130×73
84
55
90
110
100
129
41
20
3⁄4"×16
130×73
84
55
90
110
100
129
45
25
1"×16
130×73
84
55
90
110
100
129
49
32
11⁄4"×18
130×73
84
55
90
110
100
129
61
40
11⁄2"×19
130×73
84
55
90
110
100
129
66
50
2"×20
130×73
84
55
90
110
100
129
72
65
21⁄2"×22
168×95
107
–
76
102
145
–
103
80
3"×25
168×95
107
–
76
102
145
–
114.5
256.2172.999
256.2173.999
256.2174.999
256.2175.999
256.2176.999
256.2177.999
112
56
66
76
86
97
256.2178.999
256.2179.999
256.2180.999 100 4"×28 168×95 107 – 76 102 145 – 145 190
NovaZone Ball 3way
Cod.ordine
DN Rp×P A×B
C
D
E
F
G
H
I
L
K
256.3172.999
30
256.3173.999
35
256.3174.999
40
256.3175.999
54
256.3176.999
61
256.3177.999
73
256.3178.999 80 3"×33 168×95 107 – 76 102 145 – 145 190 108
141
159
15
1⁄2"×14
130×73
84
55
90
110
100
129
41
56
20
3⁄4"×16
130×73
84
55
90
110
100
129
45
66
25
1"×17
130×73
84
55
90
110
100
129
49
76
32
11⁄4"×23
130×73
84
55
90
110
100
129
61
86
40
11⁄2"×24
130×73
84
55
90
110
100
129
66
97
50
2"×28
130×73
84
55
90
110
100
129
72
112
200
taconova.com | Rubinetteria
NOTE
■
Evitare la formazione di condensa nell‘attuatore
■
Con NovaZone Ball 3way, il flusso di volume viene brevemente interrotto
durante la commutazione
