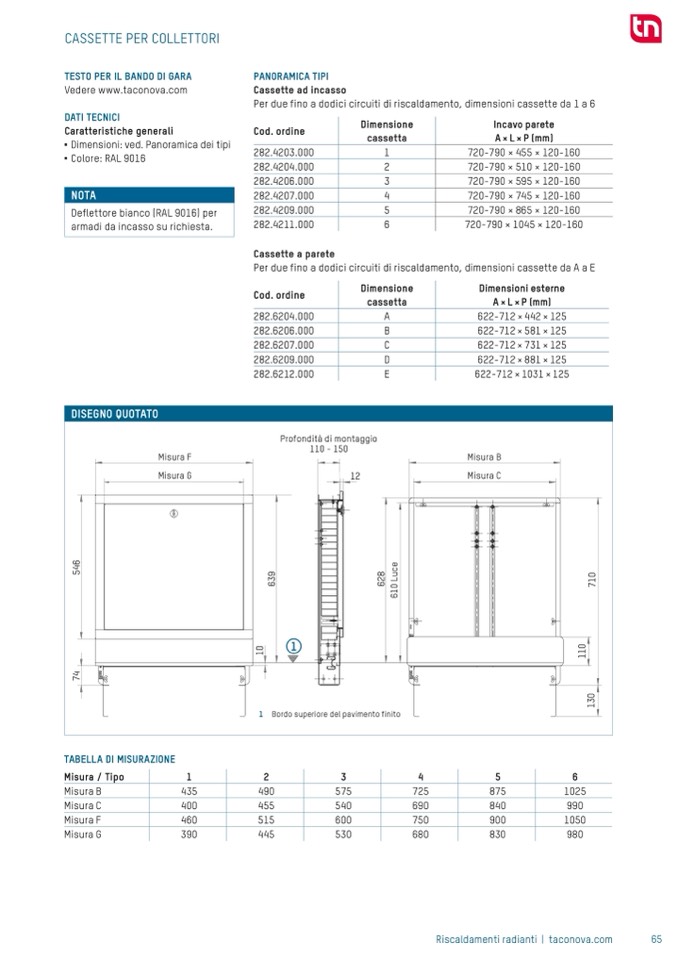

CASSETTE PER COLLETTORI

TESTO PER IL BANDO DI GARA

Vedere www.taconova.com

DATI TECNICI

Caratteristiche generali

■

Dimensioni: ved. Panoramica dei tipi

■

Colore: RAL 9016

NOTA

Deflettore bianco (RAL 9016) per

armadi da incasso su richiesta.

PANORAMICA TIPI

Cassette ad incasso

Per due fino a dodici circuiti di riscaldamento, dimensioni cassette da 1 a 6

DISEGNO QUOTATO

Misura F

Misura G

Profondità di montaggio

110 - 150

12

TABELLA DI MISURAZIONE

Dimensione

Cod. ordine

cassetta

282.4203.000

1

282.4204.000

2

282.4206.000

3

282.4207.000

4

282.4209.000

5

282.4211.000

6

Cassette a parete

Per due fino a dodici circuiti di

Incavo parete

A × L × P (mm)

720-790 × 455 × 120-160

720-790 × 510 × 120-160

720-790 × 595 × 120-160

720-790 × 745 × 120-160

720-790 × 865 × 120-160

720-790 × 1045 × 120-160

Cod. ordine

282.6204.000

282.6206.000

282.6207.000

282.6209.000

282.6212.000

Dimensione

cassetta

A

B

C

D

E

Dimensioni esterne

A × L × P (mm)

622-712 × 442 × 125

622-712 × 581 × 125

622-712 × 731 × 125

622-712 × 881 × 125

622-712 × 1031 × 125

Misura B

Misura C

1

1

Bordo superiore del pavimento finito

Misura/Tipo

1

2

3

4

5

6

MisuraB

435

490

575

725

875

1025

MisuraC

400

455

540

690

840

990

MisuraF

460

515

600

750

900

1050

MisuraG

390

445

530

680

830

980

riscaldamento, dimensioni cassette da A a E

1

3

0

1

1

0

7

1

0

7

4

5

4

6

1

0

6

3

9

6

2

8

6

1

0

L

u

c

e

R

i

s

c

a

l

d

a

m

e

n

t

i

r

a

d

i

a

n

t

i
