REFRIGERATORI SCROLL CON CONDENSAZIONE AD ARIA
CON GREENSPEED
®
INTELLIGENCE

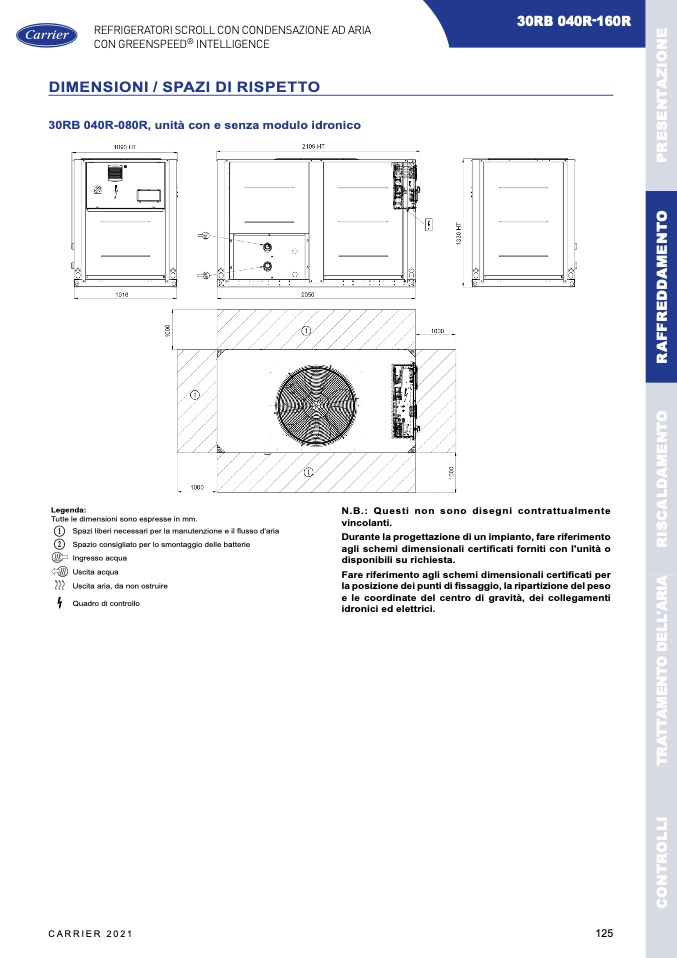

DIMENSIONI / SPAZI DI RISPETTO
30RB 040R-080R, unità con e senza modulo idronico
30RB 040R-160R
Legenda:
Tutte le dimensioni sono espresse in mm.
B Spazi liberi necessari per la manutenzione e il flusso d'aria
C Spazio consigliato per lo smontaggio delle batterie
Ingresso acqua
Uscita acqua
Uscita aria, da non ostruire
Quadro di controllo
N.B.: Questi non sono disegni contrattualmente
vincolanti.
Durante la progettazione di un impianto, fare riferimento
agli schemi dimensionali certificati forniti con l'unità o
disponibili su richiesta.
Fare riferimento agli schemi dimensionali certificati per
la posizione dei punti di fissaggio, la ripartizione del peso
e le coordinate del centro di gravità, dei collegamenti
idronici ed elettrici.
