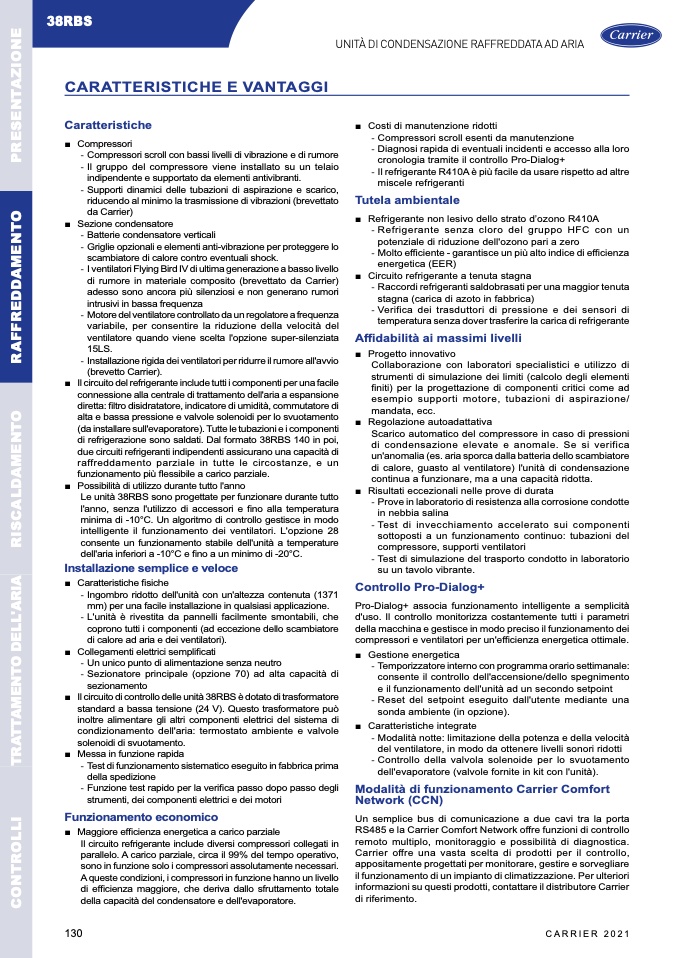

38RBS
CARATTERISTICHE E VANTAGGI
Caratteristiche
■ Compressori
- Compressori scroll con bassi livelli di vibrazione e di rumore
- Il gruppo del compressore viene installato su un telaio
indipendente e supportato da elementi antivibranti.
- Supporti dinamici delle tubazioni di aspirazione e scarico,
riducendo al minimo la trasmissione di vibrazioni (brevettato
da Carrier)
■ Sezione condensatore
- Batterie condensatore verticali
- Griglie opzionali e elementi anti-vibrazione per proteggere lo
scambiatore di calore contro eventuali shock.
- I ventilatori Flying Bird IV di ultima generazione a basso livello
di rumore in materiale composito (brevettato da Carrier)
adesso sono ancora più silenziosi e non generano rumori
intrusivi in bassa frequenza
- Motore del ventilatore controllato da un regolatore a frequenza
variabile, per consentire la riduzione della velocità del
ventilatore quando viene scelta l'opzione super-silenziata
15LS.
- Installazione rigida dei ventilatori per ridurre il rumore all'avvio
(brevetto Carrier).
■ Il circuito del refrigerante include tutti i componenti per una facile
connessione alla centrale di trattamento dell'aria a espansione
diretta: filtro disidratatore, indicatore di umidità, commutatore di
alta e bassa pressione e valvole solenoidi per lo svuotamento
(da installare sull'evaporatore). Tutte le tubazioni e i componenti
di refrigerazione sono saldati. Dal formato 38RBS 140 in poi,
due circuiti refrigeranti indipendenti assicurano una capacità di
raffreddamento parziale in tutte le circostanze, e un
funzionamento più flessibile a carico parziale.
■ Possibilità di utilizzo durante tutto l'anno
Le unità 38RBS sono progettate per funzionare durante tutto
l'anno, senza l'utilizzo di accessori e
fino alla temperatura
minima di -10°C. Un algoritmo di controllo gestisce in modo
intelligente il funzionamento dei ventilatori. L'opzione 28
consente un funzionamento stabile dell'unità a temperature
dell'aria inferiori a -10°C e fino a un minimo di -20°C.
Installazione semplice e veloce
■ Caratteristiche fisiche
- Ingombro ridotto dell'unità con un'altezza contenuta (1371
mm) per una facile installazione in qualsiasi applicazione.
- L'unità è rivestita da pannelli facilmente smontabili, che
coprono tutti i componenti (ad eccezione dello scambiatore
di calore ad aria e dei ventilatori).
■ Collegamenti elettrici semplificati
- Un unico punto di alimentazione senza neutro
- Sezionatore principale (opzione 70) ad alta capacità di
sezionamento
■ Il circuito di controllo delle unità 38RBS è dotato di trasformatore
standard a bassa tensione (24 V). Questo trasformatore può
inoltre alimentare gli altri componenti elettrici del sistema di
condizionamento dell'aria: termostato ambiente e valvole
solenoidi di svuotamento.
■ Messa in funzione rapida
- Test di funzionamento sistematico eseguito in fabbrica prima
della spedizione
- Funzione test rapido per la verifica passo dopo passo degli
strumenti, dei componenti elettrici e dei motori
Funzionamento economico
■ Maggiore efficienza energetica a carico parziale
Il circuito refrigerante include diversi compressori collegati in
parallelo. A carico parziale, circa il 99% del tempo operativo,
sono in funzione solo i compressori assolutamente necessari.
A queste condizioni, i compressori in funzione hanno un livello
di efficienza maggiore, che deriva dallo sfruttamento totale
della capacità del condensatore e dell'evaporatore.
■ Costi di manutenzione ridotti
- Compressori scroll esenti da manutenzione
- Diagnosi rapida di eventuali incidenti e accesso alla loro
cronologia tramite il controllo Pro-Dialog+
- Il refrigerante R410A è più facile da usare rispetto ad altre
miscele refrigeranti
Tutela ambientale
■ Refrigerante non lesivo dello strato d’ozono R410A
- Refrigerante senza cloro del gruppo HFC con un
potenziale di riduzione dell'ozono pari a zero
- Molto efficiente - garantisce un più alto indice di efficienza
energetica (EER)
■ Circuito refrigerante a tenuta stagna
- Raccordi refrigeranti saldobrasati per una maggior tenuta
stagna (carica di azoto in fabbrica)
- Verifica dei trasduttori di pressione e dei sensori di
temperatura senza dover trasferire la carica di refrigerante
Affidabilità ai massimi livelli
■ Progetto innovativo
Collaborazione con laboratori specialistici e utilizzo di
strumenti di simulazione dei limiti (calcolo degli elementi
finiti) per la progettazione di componenti critici come ad
esempio supporti motore, tubazioni di aspirazione/
mandata, ecc.
■ Regolazione autoadattativa
Scarico automatico del compressore in caso di pressioni
di condensazione elevate e anomale. Se si verifica
un'anomalia (es. aria sporca dalla batteria dello scambiatore
di calore, guasto al ventilatore) l'unità di condensazione
continua a funzionare, ma a una capacità ridotta.
■ Risultati eccezionali nelle prove di durata
- Prove in laboratorio di resistenza alla corrosione condotte
in nebbia salina
- Test di invecchiamento accelerato sui componenti
sottoposti a un funzionamento continuo: tubazioni del
compressore, supporti ventilatori
- Test di simulazione del trasporto condotto in laboratorio
su un tavolo vibrante.
Controllo Pro-Dialog+
Pro-Dialog+ associa funzionamento intelligente a semplicità
d'uso. Il controllo monitorizza costantemente tutti i parametri
della macchina e gestisce in modo preciso il funzionamento dei
compressori e ventilatori per un'efficienza energetica ottimale.
■ Gestione energetica
- Temporizzatore interno con programma orario settimanale:
consente il controllo dell'accensione/dello spegnimento
e il funzionamento dell'unità ad un secondo setpoint
- Reset del setpoint eseguito dall'utente mediante una
sonda ambiente (in opzione).
■ Caratteristiche integrate
- Modalità notte: limitazione della potenza e della velocità
del ventilatore, in modo da ottenere livelli sonori ridotti
- Controllo della valvola solenoide per lo svuotamento
dell'evaporatore (valvole fornite in kit con l'unità).
Modalità di funzionamento Carrier Comfort
Network (CCN)
Un semplice bus di comunicazione a due cavi tra la porta
RS485 e la Carrier Comfort Network offre funzioni di controllo
remoto multiplo, monitoraggio e possibilità di diagnostica.
Carrier offre una vasta scelta di prodotti per il controllo,
appositamente progettati per monitorare, gestire e sorvegliare
il funzionamento di un impianto di climatizzazione. Per ulteriori
informazioni su questi prodotti, contattare il distributore Carrier
di riferimento.
UNITÀ DI CONDENSAZIONE RAFFREDDATA AD ARIA
