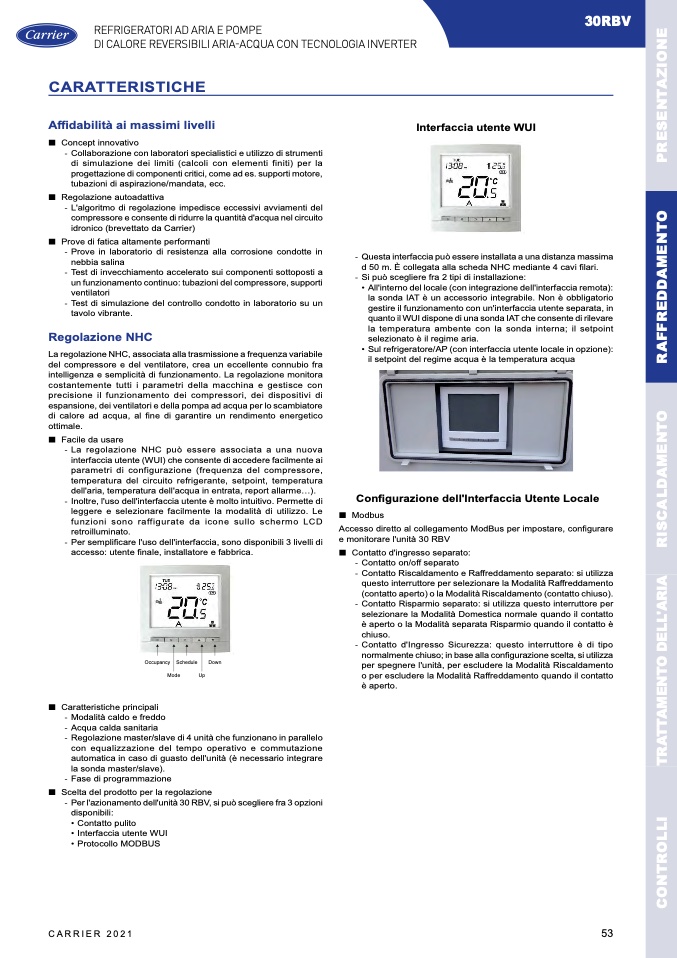

REFRIGERATORI AD ARIA E POMPE
DI CALORE REVERSIBILI ARIA-ACQUA CON TECNOLOGIA INVERTER
30RBV
CARATTERISTICHE
Affidabilità ai massimi livelli
■ Concept innovativo
- Collaborazione con laboratori specialistici e utilizzo di strumenti
di simulazione dei limiti (calcoli con elementi finiti) per la
progettazione di componenti critici, come ad es. supporti motore,
tubazioni di aspirazione/mandata, ecc.
■ Regolazione autoadattiva
- L'algoritmo di regolazione impedisce eccessivi avviamenti del
compressore e consente di ridurre la quantità d'acqua nel circuito
idronico (brevettato da Carrier)
■ Prove di fatica altamente performanti
- Prove in laboratorio di resistenza alla corrosione condotte in
nebbia salina
- Test di invecchiamento accelerato sui componenti sottoposti a
un funzionamento continuo: tubazioni del compressore, supporti
ventilatori
- Test di simulazione del controllo condotto in laboratorio su un
tavolo vibrante.
Regolazione NHC
La regolazione NHC, associata alla trasmissione a frequenza variabile
del compressore e del ventilatore, crea un eccellente connubio fra
intelligenza e semplicità di funzionamento. La regolazione monitora
costantemente tutti i parametri della macchina e gestisce con
precisione il funzionamento dei compressori, dei dispositivi di
espansione, dei ventilatori e della pompa ad acqua per lo scambiatore
di calore ad acqua, al fine di garantire un rendimento energetico
ottimale.
■ Facile da usare
- La regolazione NHC può essere associata a una nuova
interfaccia utente (WUI) che consente di accedere facilmente ai
parametri di configurazione (frequenza del compressore,
temperatura del circuito refrigerante, setpoint, temperatura
dell'aria, temperatura dell'acqua in entrata, report allarme...).
- Inoltre, l'uso dell'interfaccia utente è molto intuitivo. Permette di
leggere e selezionare facilmente la modalità di utilizzo. Le
funzioni sono raffigurate da icone sullo schermo LCD
retroilluminato.
- Per semplificare l'uso dell'interfaccia, sono disponibili 3 livelli di
accesso: utente finale, installatore e fabbrica.
Interfaccia utente WUI
Occupancy
Mode
Down
Up
- Questa interfaccia può essere installata a una distanza massima
d 50 m. È collegata alla scheda NHC mediante 4 cavi filari.
- Si può scegliere fra 2 tipi di installazione:
• All'interno del locale (con integrazione dell'interfaccia remota):
la sonda IAT è un accessorio integrabile. Non è obbligatorio
gestire il funzionamento con un'interfaccia utente separata, in
quanto il WUI dispone di una sonda IAT che consente di rilevare
la temperatura ambente con la sonda interna; il setpoint
selezionato è il regime aria.
• Sul refrigeratore/AP (con interfaccia utente locale in opzione):
il setpoint del regime acqua è la temperatura acqua
Configurazione dell'Interfaccia Utente Locale
■ Modbus
Accesso diretto al collegamento ModBus per impostare, configurare
e monitorare l'unità 30 RBV
■ Contatto d'ingresso separato:
- Contatto on/off separato
- Contatto Riscaldamento e Raffreddamento separato: si utilizza
questo interruttore per selezionare la Modalità Raffreddamento
(contatto aperto) o la Modalità Riscaldamento (contatto chiuso).
- Contatto Risparmio separato: si utilizza questo interruttore per
selezionare la Modalità Domestica normale quando il contatto
è aperto o la Modalità separata Risparmio quando il contatto è
chiuso.
- Contatto d'Ingresso Sicurezza: questo interruttore è di tipo
normalmente chiuso; in base alla configurazione scelta, si utilizza
per spegnere l'unità, per escludere la Modalità Riscaldamento
o per escludere la Modalità Raffreddamento quando il contatto
è aperto.
Schedule
■ Caratteristiche principali
- Modalità caldo e freddo
- Acqua calda sanitaria
- Regolazione master/slave di 4 unità che funzionano in parallelo
con equalizzazione del tempo operativo e commutazione
automatica in caso di guasto dell'unità (è necessario integrare
la sonda master/slave).
- Fase di programmazione
■ Scelta del prodotto per la regolazione
- Per l'azionamento dell'unità 30 RBV, si può scegliere fra 3 opzioni
disponibili:
• Contatto pulito
• Interfaccia utente WUI
• Protocollo MODBUS
