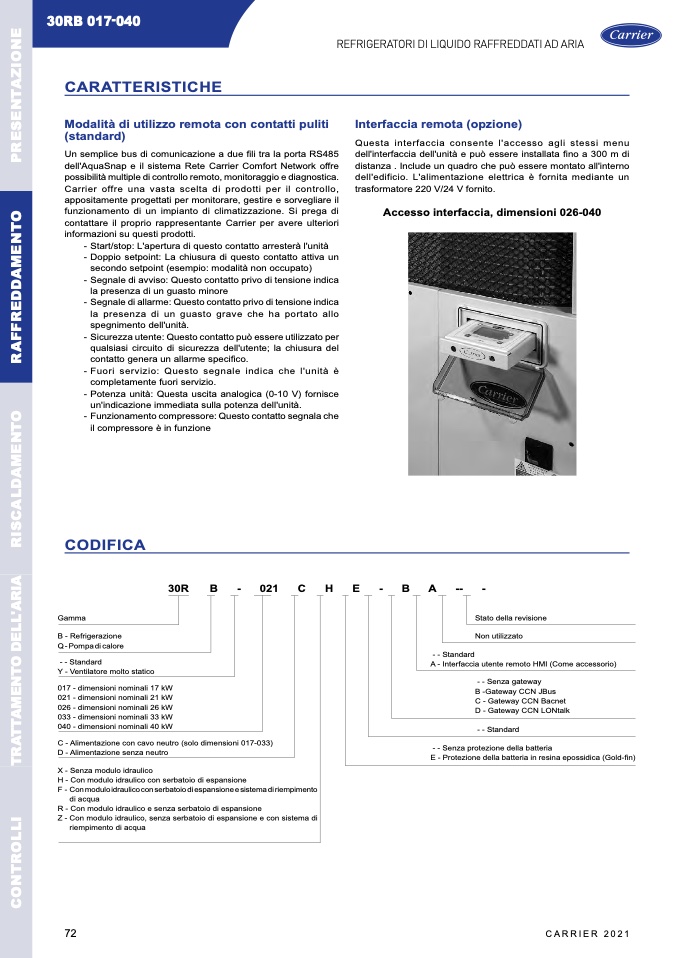

30RB 017-040
CARATTERISTICHE
Modalità di utilizzo remota con contatti puliti
(standard)
Un semplice bus di comunicazione a due fili tra la porta RS485
dell'AquaSnap e il sistema Rete Carrier Comfort Network offre
possibilità multiple di controllo remoto, monitoraggio e diagnostica.
Carrier offre una vasta scelta di prodotti per il controllo,
appositamente progettati per monitorare, gestire e sorvegliare il
funzionamento di un impianto di climatizzazione. Si prega di
contattare il proprio rappresentante Carrier per avere ulteriori
informazioni su questi prodotti.
- Start/stop: L'apertura di questo contatto arresterà l'unità
- Doppio setpoint: La chiusura di questo contatto attiva un
secondo setpoint (esempio: modalità non occupato)
- Segnale di avviso: Questo contatto privo di tensione indica
la presenza di un guasto minore
- Segnale di allarme: Questo contatto privo di tensione indica
la presenza di un guasto grave che ha portato allo
spegnimento dell'unità.
- Sicurezza utente: Questo contatto può essere utilizzato per
qualsiasi circuito di sicurezza dell'utente; la chiusura del
contatto genera un allarme specifico.
- Fuori servizio: Questo segnale indica che l'unità è
completamente fuori servizio.
- Potenza unità: Questa uscita analogica (0-10 V) fornisce
un'indicazione immediata sulla potenza dell'unità.
- Funzionamento compressore: Questo contatto segnala che
il compressore è in funzione
CODIFICA
Gamma
B - Refrigerazione
Q - Pompa di calore
- - Standard
Y - Ventilatore molto statico
017 - dimensioni nominali 17 kW
021 - dimensioni nominali 21 kW
026 - dimensioni nominali 26 kW
033 - dimensioni nominali 33 kW
040 - dimensioni nominali 40 kW
C - Alimentazione con cavo neutro (solo dimensioni 017-033)
D - Alimentazione senza neutro
X - Senza modulo idraulico
H - Con modulo idraulico con serbatoio di espansione
F - Con modulo idraulico con serbatoio di espansione e sistema di riempimento
di acqua
R - Con modulo idraulico e senza serbatoio di espansione
Z - Con modulo idraulico, senza serbatoio di espansione e con sistema di
riempimento di acqua
Interfaccia remota (opzione)
Questa interfaccia consente l'accesso agli stessi menu
dell'interfaccia dell'unità e può essere installata fino a 300 m di
distanza . Include un quadro che può essere montato all'interno
dell'edificio. L'alimentazione elettrica è fornita mediante un
trasformatore 220 V/24 V fornito.
Accesso interfaccia, dimensioni 026-040
REFRIGERATORI DI LIQUIDO RAFFREDDATI AD ARIA
30R
B - 021 C H E - B A -- -
Stato della revisione
Non utilizzato
- - Standard
A - Interfaccia utente remoto HMI (Come accessorio)
- - Senza gateway
B -Gateway CCN JBus
C - Gateway CCN Bacnet
D - Gateway CCN LONtalk
- - Standard
- - Senza protezione della batteria
E - Protezione della batteria in resina epossidica (Gold-fin)
72
