REFRIGERATORI DI LIQUIDO CONDENSATI AD ARIA CANALIZZABILI

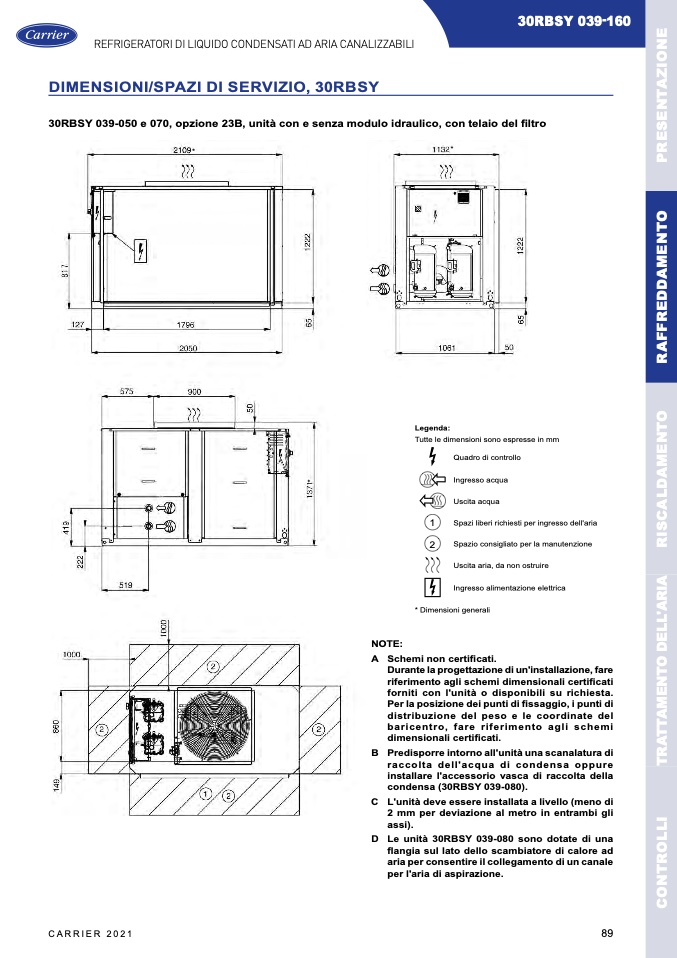

DIMENSIONI/SPAZI DI SERVIZIO, 30RBSY
30RBSY 039-050 e 070, opzione 23B, unità con e senza modulo idraulico, con telaio del filtro
30RBSY 039-160
*
*
Legenda:
Tutte le dimensioni sono espresse in mm
Quadro di controllo
Ingresso acqua
Uscita acqua
1
Spazi liberi richiesti per ingresso dell'aria
2
Spazio consigliato per la manutenzione
Uscita aria, da non ostruire
Ingresso alimentazione elettrica
* Dimensioni generali
NOTE:
A Schemi non certificati.
Durante la progettazione di un'installazione, fare
riferimento agli schemi dimensionali certificati
forniti con l'unità o disponibili su richiesta.
Per la posizione dei punti di fissaggio, i punti di
distribuzione del peso e le coordinate del
baricentro, fare riferimento agli schemi
dimensionali certificati.
B Predisporre intorno all'unità una scanalatura di
raccolta dell'acqua di condensa oppure
installare l'accessorio vasca di raccolta della
condensa (30RBSY 039-080).
C L'unità deve essere installata a livello (meno di
2 mm per deviazione al metro in entrambi gli
assi).
D Le unità 30RBSY 039-080 sono dotate di una
flangia sul lato dello scambiatore di calore ad
aria per consentire il collegamento di un canale
per l'aria di aspirazione.
