REFRIGERATORI DI LIQUIDO CONDENSATI AD ARIA CANALIZZABILI

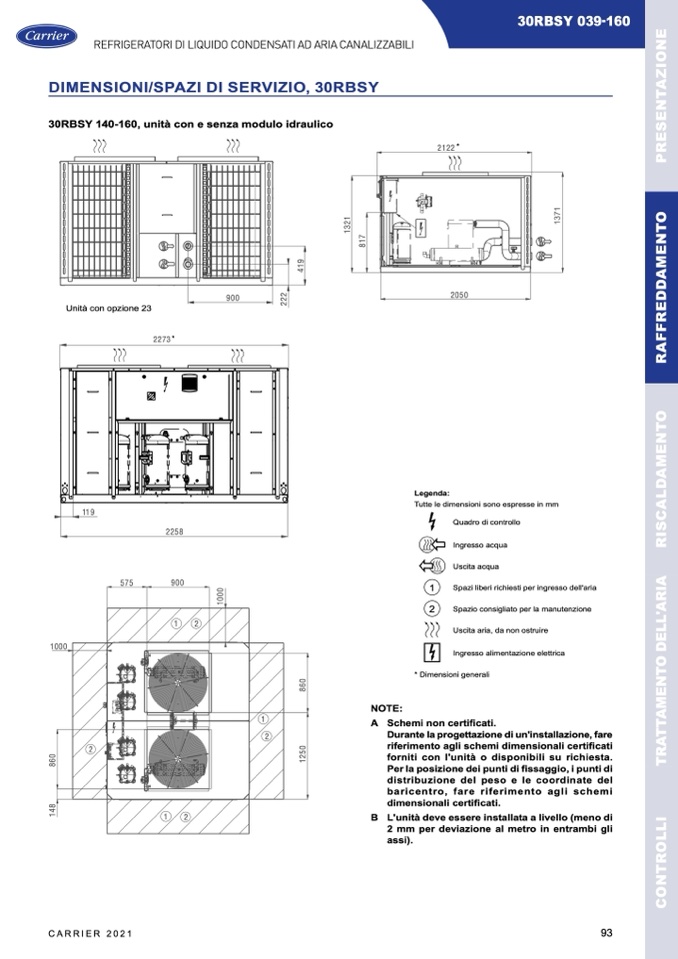

DIMENSIONI/SPAZI DI SERVIZIO, 30RBSY
30RBSY 140-160, unità con e senza modulo idraulico
Unità con opzione 23
11 9
1000
2
575
2258
900
1
2
Legenda:
Tutte le dimensioni sono espresse in mm
Quadro di controllo
Ingresso acqua
Uscita acqua
1
Spazi liberi richiesti per ingresso dell'aria
2
Spazio consigliato per la manutenzione
Uscita aria, da non ostruire
Ingresso alimentazione elettrica
* Dimensioni generali
CARRIER 2021
93
900
2273
*
2122
*
2050
1
2
NOTE:
1
2
B
A
Schemi non certificati.
Durante la progettazione di un'installazione, fare
riferimento agli schemi dimensionali certificati
forniti con l'unità o disponibili su richiesta.
Per la posizione dei punti di fissaggio, i punti di
distribuzione del peso e le coordinate del
baricentro, fare riferimento agli schemi
dimensionali certificati.
L'unità deve essere installata a livello (meno di
2 mm per deviazione al metro in entrambi gli
assi).
