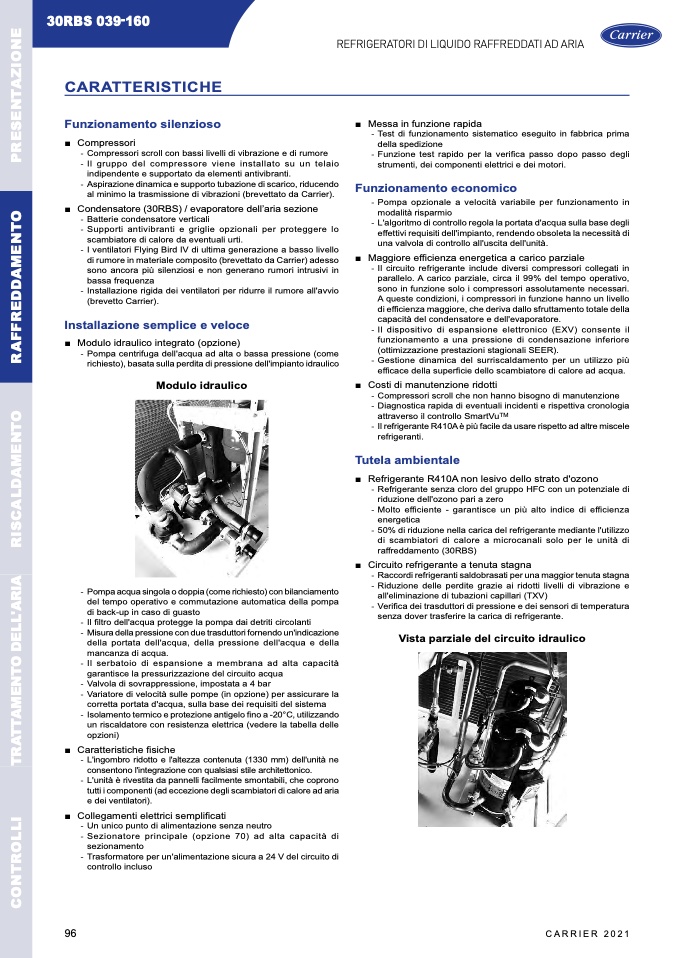

30RBS 039-160
CARATTERISTICHE
Funzionamento silenzioso
■ Compressori
- Compressori scroll con bassi livelli di vibrazione e di rumore
- Il gruppo del compressore viene installato su un telaio
indipendente e supportato da elementi antivibranti.
- Aspirazione dinamica e supporto tubazione di scarico, riducendo
al minimo la trasmissione di vibrazioni (brevettato da Carrier).
■ Condensatore (30RBS) / evaporatore dell’aria sezione
- Batterie condensatore verticali
- Supporti antivibranti e griglie opzionali per proteggere lo
scambiatore di calore da eventuali urti.
- I ventilatori Flying Bird IV di ultima generazione a basso livello
di rumore in materiale composito (brevettato da Carrier) adesso
sono ancora più silenziosi e non generano rumori intrusivi in
bassa frequenza
- Installazione rigida dei ventilatori per ridurre il rumore all'avvio
(brevetto Carrier).
Installazione semplice e veloce
■ Modulo idraulico integrato (opzione)
- Pompa centrifuga dell'acqua ad alta o bassa pressione (come
richiesto), basata sulla perdita di pressione dell'impianto idraulico
Modulo idraulico
- Pompaacquasingolaodoppia(comerichiesto)conbilanciamento
del tempo operativo e commutazione automatica della pompa
di back-up in caso di guasto
- Il filtro dell'acqua protegge la pompa dai detriti circolanti
- Misuradellapressioneconduetrasduttorifornendoun'indicazione
della portata dell'acqua, della pressione dell'acqua e della
mancanza di acqua.
- Il serbatoio di espansione a membrana ad alta capacità
garantisce la pressurizzazione del circuito acqua
- Valvola di sovrappressione, impostata a 4 bar
- Variatore di velocità sulle pompe (in opzione) per assicurare la
corretta portata d'acqua, sulla base dei requisiti del sistema
- Isolamento termico e protezione antigelo
fino a -20°C, utilizzando
un riscaldatore con resistenza elettrica (vedere la tabella delle
opzioni)
■ Caratteristiche fisiche
- L'ingombro ridotto e l'altezza contenuta (1330 mm) dell'unità ne
consentono l'integrazione con qualsiasi stile architettonico.
- L'unità è rivestita da pannelli facilmente smontabili, che coprono
tutti i componenti (ad eccezione degli scambiatori di calore ad aria
e dei ventilatori).
■ Collegamenti elettrici semplificati
- Un unico punto di alimentazione senza neutro
- Sezionatore principale (opzione 70) ad alta capacità di
sezionamento
- Trasformatore per un'alimentazione sicura a 24 V del circuito di
controllo incluso
■
Messa in funzione rapida
- Test di funzionamento sistematico eseguito in fabbrica prima
della spedizione
- Funzione test rapido per la verifica passo dopo passo degli
strumenti, dei componenti elettrici e dei motori.
REFRIGERATORI DI LIQUIDO RAFFREDDATI AD ARIA
Funzionamento economico
- Pompa opzionale a velocità variabile per funzionamento in
modalità risparmio
- L'algoritmo di controllo regola la portata d'acqua sulla base degli
effettivi requisiti dell'impianto, rendendo obsoleta la necessità di
una valvola di controllo all'uscita dell'unità.
■ Maggiore efficienza energetica a carico parziale
- Il circuito refrigerante include diversi compressori collegati in
parallelo. A carico parziale, circa il 99% del tempo operativo,
sono in funzione solo i compressori assolutamente necessari.
A queste condizioni, i compressori in funzione hanno un livello
di efficienza maggiore, che deriva dallo sfruttamento totale della
capacità del condensatore e dell'evaporatore.
- Il dispositivo di espansione elettronico (EXV) consente il
funzionamento a una pressione di condensazione inferiore
(ottimizzazione prestazioni stagionali SEER).
- Gestione dinamica del surriscaldamento per un utilizzo più
efficace della superficie dello scambiatore di calore ad acqua.
■ Costi di manutenzione ridotti
- Compressori scroll che non hanno bisogno di manutenzione
- Diagnostica rapida di eventuali incidenti e rispettiva cronologia
attraverso il controllo SmartVuTM
- Il refrigerante R410A è più facile da usare rispetto ad altre miscele
refrigeranti.
Tutela ambientale
■
■
Refrigerante R410A non lesivo dello strato d'ozono
- Refrigerante senza cloro del gruppo HFC con un potenziale di
riduzione dell'ozono pari a zero
- Molto efficiente - garantisce un più alto indice di efficienza
energetica
- 50% di riduzione nella carica del refrigerante mediante l'utilizzo
di scambiatori di calore a microcanali solo per le unità di
raffreddamento (30RBS)
Circuito refrigerante a tenuta stagna
- Raccordi refrigeranti saldobrasati per una maggior tenuta stagna
- Riduzione delle perdite grazie ai ridotti livelli di vibrazione e
all'eliminazione di tubazioni capillari (TXV)
- Verifica dei trasduttori di pressione e dei sensori di temperatura
senza dover trasferire la carica di refrigerante.
Vista parziale del circuito idraulico
