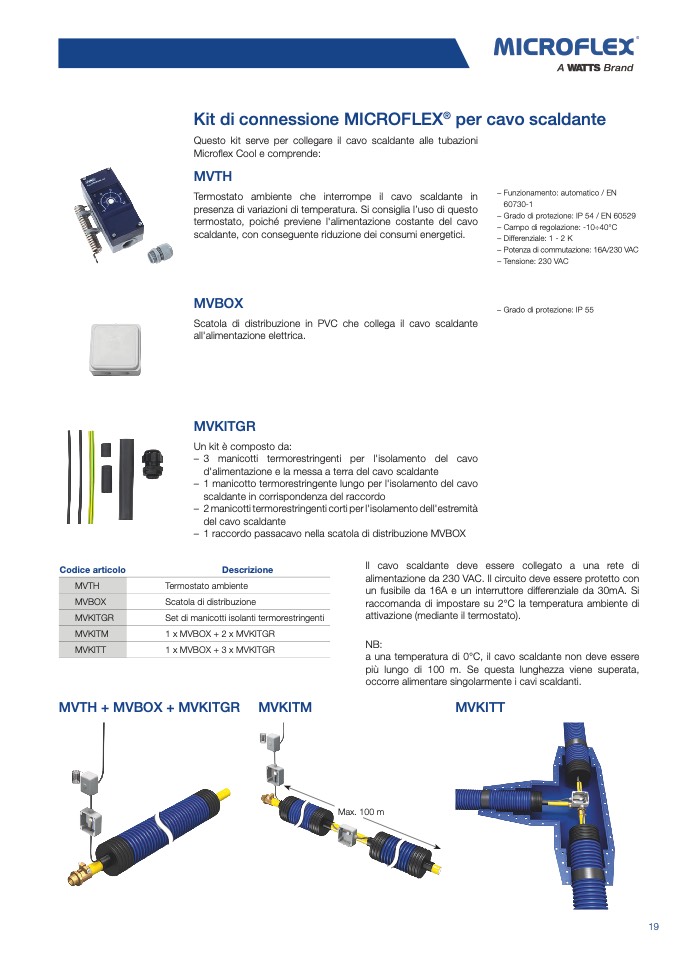

Kit di connessione MICROFLEX
®
per cavo scaldante
Questo kit serve per collegare il cavo scaldante alle tubazioni
Microflex Cool e comprende:
MVTH
Termostato ambiente che interrompe il cavo scaldante in
presenza di variazioni di temperatura. Si consiglia l’uso di questo
termostato, poiché previene l'alimentazione costante del cavo
scaldante, con conseguente riduzione dei consumi energetici.
MVBOX
Scatola di distribuzione in PVC che collega il cavo scaldante
all'alimentazione elettrica.
MVKITGR
Un kit è composto da:
– 3 manicotti termorestringenti per l'isolamento del cavo
d'alimentazione e la messa a terra del cavo scaldante
– 1 manicotto termorestringente lungo per l'isolamento del cavo
scaldante in corrispondenza del raccordo
– 2 manicotti termorestringenti corti per l'isolamento dell'estremità
del cavo scaldante
– 1 raccordo passacavo nella scatola di distribuzione MVBOX
– Funzionamento: automatico / EN
60730-1
– Grado di protezione: IP 54 / EN 60529
– Campo di regolazione: -10÷40°C
– Differenziale: 1 - 2 K
– Potenza di commutazione: 16A/230 VAC
– Tensione: 230 VAC
– Grado di protezione: IP 55
Codice articolo
Descrizione
Termostato ambiente
Scatola di distribuzione
Set di manicotti isolanti termorestringenti
1 x MVBOX + 2 x MVKITGR
1 x MVBOX + 3 x MVKITGR
Il cavo scaldante deve essere collegato a una rete di
alimentazione da 230 VAC. Il circuito deve essere protetto con
un fusibile da 16A e un interruttore differenziale da 30mA. Si
raccomanda di impostare su 2°C la temperatura ambiente di
attivazione (mediante il termostato).
NB:
a una temperatura di 0°C, il cavo scaldante non deve essere
più lungo di 100 m. Se questa lunghezza viene superata,
occorre alimentare singolarmente i cavi scaldanti.
MVKITT
MVTH
MVBOX
MVKITGR
MVKITM
MVKITT
MVTH + MVBOX + MVKITGR MVKITM
Max. 100 m
19
